Замена задних камер iPhone 15 Pro

Разрядите батарею телефона ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку регулировки громкости и сдвиньте для выключения питания телефона.

Если экран или заднее стекло треснули, наложите перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что вблизи нижнего края есть гладкая область, достаточно большая, чтобы присоска могла к ней прилипнуть.

Если вставить пик слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы пометить пик и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте пик для вскрытия перманентным маркером.

Вы также можете пометить другие углы пика разными отметками.

Альтернативно приклейте монету к пику на 3 мм от кончика.

Apple продаёт инструмент Реза́к клея для безопасной нарезки клея дисплея в своём магазине для самостоятельного ремонта.

Используйте отвертку P2 pentalobe, чтобы снять два винта длиной 7 мм по обе стороны от порта зарядки.

Используйте фен или термофен, чтобы нагреть нижний край экрана до состояния, когда он будет горячим на ощупь.

Не перегревайте телефон — аккумулятор чувствителен к воздействию высокой температуры.

Прикрепите присоску к нижнему краю экрана.

Сильным, равномерным тянущим движением приподнимите ручку, чтобы создать зазор между экраном и рамкой.

Вставьте кончик пика для вскрытия в получившийся зазор.

При разрезании клея, закрепляющего экран в следующих шагах, будьте осторожны в следующих местах:

Есть два нежных кабеля, соединяющие экран с телефоном: один чуть выше кнопки действия, другой — около середины левого края.

Вокруг периметра телефона расположены несколько пружинных контактных площадок. Будьте особенно осторожны, чтобы не вставлять пик глубже, чем рекомендовано в этих местах, чтобы не согнуть контакты.

Не вставляйте пик для вскрытия глубже, чем 3 мм вдоль нижнего края.

Проводите пиком туда и обратно вдоль нижнего края, чтобы отделить клей.

Оставьте пик вставленным в нижнем правом углу, чтобы предотвратить повторное склеивание.

Нагрейте правый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте пик глубже, чем 5 мм вдоль правого края.

Проведите пиком вокруг нижнего правого угла экрана и в направлении кнопки питания, пока не почувствуете упор в защелке, фиксирующей экран.

Поверните пик так, чтобы его плоская сторона оказалась под экраном.

Поверните пик, чтобы увеличить зазор между экраном и рамкой, пока правая защелка не освободится.

Вставьте второй пик справа от первого пика.

Сдвиньте первый пик обратно в нижний правый угол экрана.

Сдвиньте второй пик к верхнему правому углу экрана, чтобы отделить клей.

Оставьте эти пики вставленными, чтобы предотвратить повторное склеивание.

Нагрейте верхний край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте пик глубже, чем 3 мм вдоль верхнего края.

Проведите пиком вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить две защелки и клей, которые его фиксируют.

Нагрейте левый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем на 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

Поверните лопатку вокруг верхнего левого угла экрана.

Просуньте лопатку до нижнего левого угла экрана, чтобы отделить клей.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран при отключении его кабелей.

Откиньте правый край экрана как переднюю обложку книги.

Если экран застревает, пройдите по периметру монтажной лопаткой, чтобы отделить оставшийся клей.

Подпереть экран так, чтобы можно было получить доступ к его кабелям без натяжения.

Используйте отвертку Y000, чтобы выкрутить шесть винтов, фиксирующих крышку платы логики:

Четыре винта длиной 1.6 мм

Два винта длиной 1.3 мм

Поверните нижнюю часть крышки платы логики против часовой стрелки и выньте верхний левый угол из-под кабеля датчика освещённости, чтобы снять её.

При сборке убедитесь, что верхний левый угол крышки проходит под кабелем датчика освещённости.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора в правом нижнем углу платы логики.

Чтобы подключить нажимной разъём, совместите его с разъёмом и аккуратно нажмите на одну сторону, пока он не щёлкнет, затем нажмите на другую сторону. Убедитесь, что он лежит ровно, так как изолирующая резина вокруг разъёмов может помешать полному подключению.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить кабель экрана от центра платы логики.

Осторожно подведите кончик монтажной лопатки под кабель датчика освещённости рядом с верхним левым углом платы логики.

Поднимите кабель, чтобы отключить его.

Снимите экран.

При сборке следуйте этому руководству для нанесения нового клея и установки экрана.

Будьте осторожны, чтобы не повредить пружинящие контакты при очистке рамки.

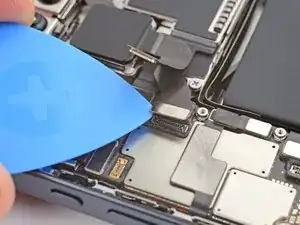

Используйте кончик монтажной лопатки, чтобы поддеть и отключить три нажимных разъёма задних камер в верхнем правом углу платы логики.

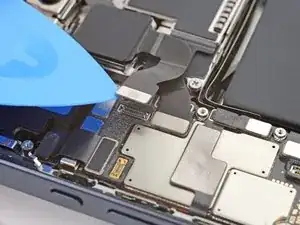

Третий разъём скрыт под верхним — приподнимите верхний кабель, чтобы обнаружить третий разъём.

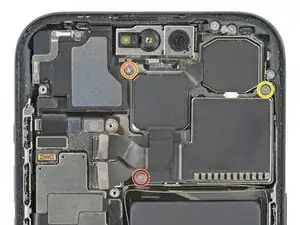

Используйте крестовую отвертку #000, чтобы выкрутить три винта, фиксирующие задние камеры:

Один винт длиной 3.8 мм

Один винт длиной 3.2 мм

Один винт длиной 2.8 мм

Будьте осторожны, чтобы не прикасаться и не оставлять отпечатки на объективах камер в этом шаге.

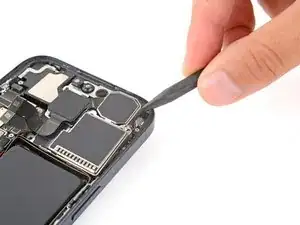

Вставьте наконечник лопатки между верхним правым углом модуля задних камер и рамкой.

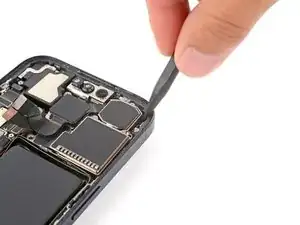

Подденьте, пока не сможете взять модуль камер пальцами.

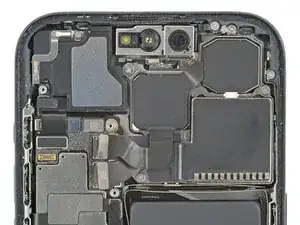

Снимите модуль задних камер.
