Замена задних камер iPhone 15 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и сдвиньте, чтобы выключить телефон.

Если экран или заднее стекло сильно треснули, приложите перекрывающиеся полоски упаковочной ленты к стеклу, чтобы защитить себя и упростить разборку.

Убедитесь, что внизу есть гладкая область, достаточно большая, чтобы присоска могла приклеиться.

Если инструмент введён слишком глубоко, плоская лопатка может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными расстояниями.

Альтернативно приклейте монету к лопатке в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине Self Repair.

Используйте отвёртку P2 pentalobe, чтобы удалить два винта длиной 7,7 мм по обе стороны от порта зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до температуры, при которой оно горячее на ощупь.

Осторожно: не перегревайте телефон — аккумулятор чувствителен к теплу.

Прикрепите присоску к нижнему краю заднего стекла.

Ровно и сильно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в образовавшийся зазор.

При рассечении клея, крепящего заднее стекло в следующих шагах, будьте осторожны в следующих областях:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в эту область, чтобы не повредить кабель.

Вдоль периметра телефона находятся несколько контактных пружин. Не вставляйте лопатку глубже, чем указано в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте лопатку глубже, чем 5 мм вдоль нижнего края.

Прокладывайте лопатку взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной в правом нижнем углу, чтобы клей не склеился обратно.

Нагрейте правый край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 7 мм вдоль правого края.

Поверните лопатку вокруг правого нижнего угла и проведите её до половины правого края или до ощущения жёсткой остановки у защёлки, фиксирующей заднее стекло.

Не резать рядом с кнопками регулировки громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте эту лопатку вставленной, чтобы клей не склеился повторно.

Нагрейте левый край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль левого края.

Вставьте вторую плоскую лопатку в нижний край.

Поверните вторую лопатку вокруг левого нижнего угла.

Проведите эту лопатку вверх до верхнего левого угла, чтобы отделить клей.

Оставьте эту лопатку вставленной, чтобы клей не склеился повторно.

Нагрейте верхний край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

Поверните вторую лопатку вокруг верхнего левого угла и проведите её до верхнего правого угла, чтобы отделить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы клей не склеился обратно.

Нагрейте верхний правый угол заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте медиатор глубже, чем 4 мм вдоль правого края.

Поверните второй медиатор вокруг верхнего правого угла и подведите его к кнопке увеличения громкости, чтобы отделить клей.

Осторожно распахните заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь по периметру ещё раз, чтобы проверить пропущенные участки клея или застрявшие защёлки.

Подпереть заднее стекло о приподнятую поверхность, чтобы не растягивать шлейф.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Используйте трёхзубый отвёрток Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёма.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона, отстегнув её от логической платы.

Снимите крышку.

При обратной сборке защёлните верхний край крышки в её паз на логической плате перед закреплением винта.

Удерживая заднее стекло вертикально одной рукой, поверните нижний край влево, чтобы обнажить пресс-коннектор батареи прямо под кнопками громкости.

Используйте кончик медиатора, чтобы поддеть и отсоединить пресс-коннектор батареи от логической платы.

На головке этого разъёма напечатаны знаки плюс и минус.

Чтобы подключить пресс-коннектор, совместите его над гнездом и аккуратно нажмите на одну сторону, пока не щёлкнет, затем нажмите на другую сторону. Убедитесь, что он лежит заподлицо, так как изоляционная резинка вокруг гнезд может помешать полному контакту.

Используйте трёхзубый отвёрток Y000, чтобы выкрутить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

При обратной сборке разместите крышку так, чтобы её язычок находился сразу за клипсой на логической плате. Нажмите одним пальцем и сдвиньте крышку вперёд, чтобы защёлкнуть клипсу.

Используйте медиатор, чтобы поддеть и отсоединить разъём катушки беспроводной зарядки и NFC.

Снимите заднее стекло.

При обратной сборке:

Это хорошее место, чтобы протестировать ремонт перед окончательной сборкой. Временно подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как положено. Выключите и продолжайте сборку.

Используйте это руководство для повторного нанесения клея и установки заднего стекла.

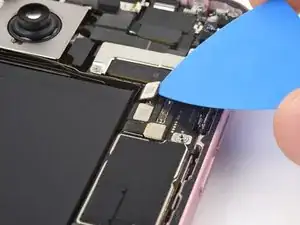

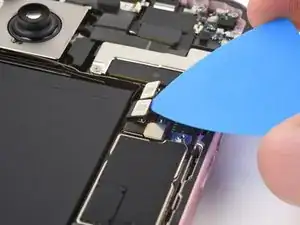

Используйте кончик медиатора, чтобы поддеть и отсоединить два пресс-коннектора тыльных камер и пресс-коннектор антенны, расположенный в верхнем правом углу от батареи.

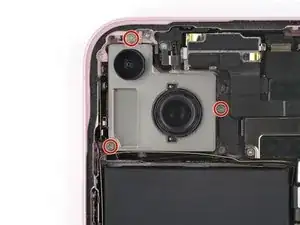

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта длиной 2.2 мм, фиксирующие тыльные камеры.

Два шлейфа тыльных камер проходят под кабелем антенны, что делает их снятие сложным. Следуйте двум следующим шагам, чтобы освободить шлейфы камер.

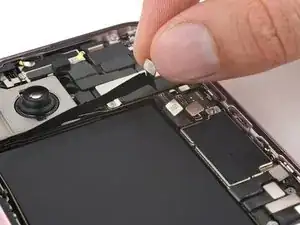

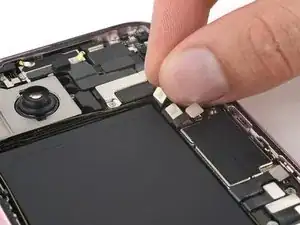

Возьмите пальцами верхний и нижний пресс-коннекторы и выведите их шлейфы из каналов вдоль края батареи.

Останется на месте только средний из трёх пресс-коннекторов.

Шлейф среднего пресс-коннектора приклеен к соседнему шлейфу вдоль верхнего края батареи. На этом шаге вы отделите этот клей.

Удерживайте два шлейфа, которые вы только что освободили, чтобы они не мешали шлейфу среднего пресс-коннектора.

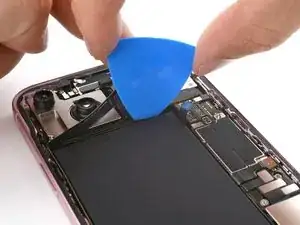

Вставьте кончик медиатора между шлейфом среднего пресс-коннектора и его соседним шлейфом, чтобы разъединить клей.

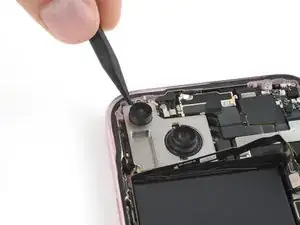

Используйте наконечник лопатки, чтобы поддеть верхний край тыльных камер, пока вы не сможете схватить их пальцами.

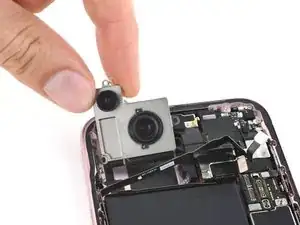

Потяните тыльные камеры к верхней части телефона и позвольте их шлейфам прослизнуть под кабелем антенны.

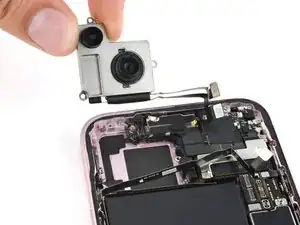

Снимите тыльные камеры.

При обратной сборке убедитесь, что шлейфы камер проходят под кабелем антенны. Используйте это изображение как ориентир для правильного порядка шлейфов.
