Замена громкоговорителя iPhone 15 Plus

Разрядите батарею телефона до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите полосы упаковочной ленты внахлёст на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что внизу есть ровная область достаточно большого размера, чтобы присоска могла к ней приклеиться.

Если вставить инструмент слишком глубоко, открывающая медиатор может повредить устройство. Выполните этот шаг, чтобы разметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными размерами.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своем магазине запчастей для самостоятельного ремонта.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обе стороны от порта зарядки.

Используйте фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он будет горячим на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Прикрепите присоску к нижнему краю заднего стекла.

Потяните за ручку крепко и равномерно, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик открывающего медиатора в образовавшийся зазор.

При резке клея, крепящего заднее стекло, будьте осторожны в следующих местах:

Рядом с кнопкой увеличения громкости находится хрупкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте медиатор там, чтобы не перерезать кабель.

По периметру телефона расположено несколько контактных пружин. Будьте особенно аккуратны, не вставляйте медиатор глубже, чем рекомендовано в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте открывающий медиатор глубже, чем 5 мм вдоль нижнего края.

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не склеился снова.

Нагрейте правый край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте медиатор глубже, чем 7 мм вдоль правого края.

Поверните медиатор вокруг правого нижнего угла и проведите им вверх по правому краю до середины или пока не почувствуете упор от клипсы, фиксирующей заднее стекло.

Не режьте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Нагрейте левый край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте медиатор глубже, чем 5 мм вдоль левого края.

Вставьте второй открывающий медиатор в нижний край.

Поверните второй медиатор вокруг левого нижнего угла.

Проведите этим медиатором вверх до верхнего левого угла, чтобы отделить клей.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Нагрейте верхний край заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте медиатор глубже, чем 3 мм вдоль верхнего края.

Поверните второй открывающий медиатор вокруг верхнего левого угла и проведите его к верхнему правому углу, чтобы отделить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте этот медиатор на месте, чтобы клей не склеился снова.

Нагрейте верхний правый угол заднего стекла до состояния, когда он будет горячим на ощупь.

Не вставляйте медиатор глубже, чем 4 мм вдоль правого края.

Поверните второй медиатор вокруг верхнего правого угла и сдвиньте его к кнопке увеличения громкости, чтобы разъединить клей.

Аккуратно отведите заднее стекло вправо от корпуса телефона.

Если заднее стекло кажется застрявшим, пройдитесь по периметру снова, чтобы проверить пропущенные участки клея или защёлки.

Опирайте заднее стекло о приподнятую поверхность, чтобы не натягивался кабель.

На протяжении ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Используйте трёхзубчатую отвёртку Y000, чтобы вынуть два винта длиной 1.3 мм, фиксирующие крышку нижнего разъёма.

Используйте пинцет, чтобы сдвинуть крышку в сторону верхней части телефона и отщёлкнуть её от логической платы.

Снимите крышку.

При сборке зафиксируйте верхний край крышки в её пазу на плате перед закреплением винтом.

Держите заднее стекло вертикально одной рукой и поверните нижний край влево, чтобы открыть вид на контакт аккумулятора под кнопками громкости.

Используйте кончик медиатора, чтобы приподнять и отсоединить контакт батареи от логической платы.

На головке этого разъёма напечатаны знаки плюс и минус.

Чтобы подключить контакт с защёлкой, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем с другой стороны. Убедитесь, что он лежит ровно, поскольку изоляционная резина вокруг гнезд может помешать полному соединению.

Используйте трёхзубчатую отвёртку Y000, чтобы вынуть винт длиной 0.9 мм, фиксирующий крышку среднего разъёма.

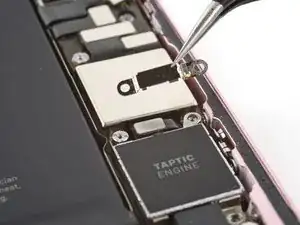

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

При сборке поместите крышку так, чтобы её выступ находился прямо за защёлкой на плате. Надавите одним пальцем и сдвиньте крышку вперёд, чтобы защёлка вошла на место.

Используйте медиатор, чтобы приподнять и отсоединить катушку беспроводной зарядки и контакт NFC.

Снимите заднее стекло.

При сборке:

Это хорошее место, чтобы протестировать ремонт перед окончательной герметизацией телефона. Временно подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как положено. Выключите и продолжайте сборку.

Используйте это руководство для повторного нанесения клея и установки заднего стекла.

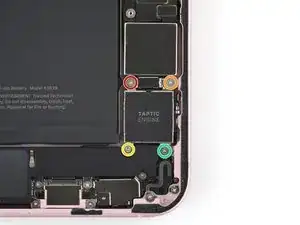

Используйте отвёртку Phillips #000, чтобы вынуть четыре винта, фиксирующие тактильный моторчик и крышку его разъёма:

Один винт длиной 1.4 мм

Один винт длиной 1.9 мм (болт с большей головкой)

Один винт длиной 1.9 мм (болт с меньшей головкой)

Один винт длиной 2.1 мм

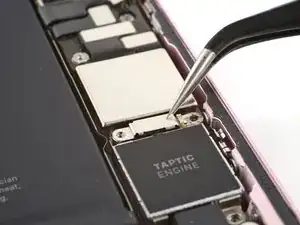

Используйте пинцет, чтобы снять крышку разъёма тактильного моторчика.

При сборке ориентируйте крышку так, чтобы её золотой контакт пружины был ближе всего к краю корпуса.

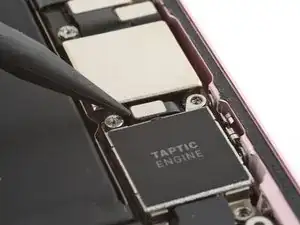

Используйте острие лопатки, чтобы приподнять и отсоединить защёлкивающийся контакт тактильного моторчика.

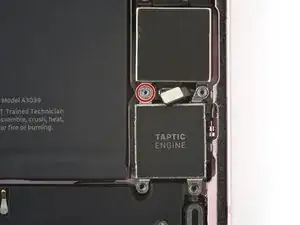

Используйте специальную отвёртку для стоек, чтобы вынуть винт 3.3 мм, фиксирующий верхний левый край тактильного моторчика.

Если у вас нет такой отвёртки, можно использовать тонкую плоскую отвёртку — но будьте осторожны, чтобы не сорвать мелкие зарубки на головках винтов.

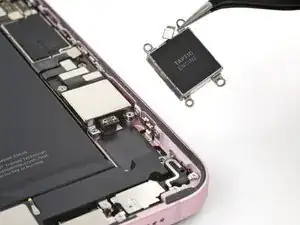

Используйте пинцет или пальцы, чтобы вынуть тактильный моторчик.

Используйте трёхзубчатую отвёртку Y000, чтобы вынуть винт 1.3 мм, фиксирующий контакт заземления и громкоговоритель.

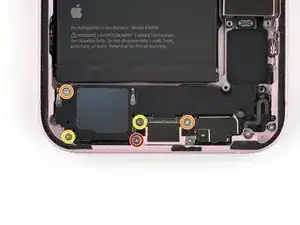

Используйте отвёртку Phillips #000, чтобы вынуть четыре винта, фиксирующие громкоговоритель:

Два винта 1.6 мм

Два винта 2.0 мм

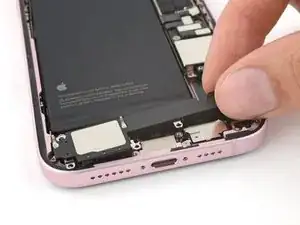

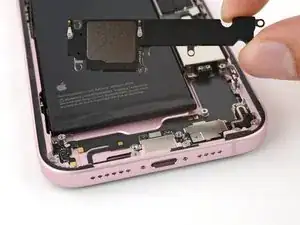

Возьмите громкоговоритель и извлеките его.
