Удаление Taptic Engine из iPhone 15 Pro

Позвольте аккумулятору вашего телефона разрядиться ниже 25% перед началом ремонта — заряженный литий-ионный аккумулятор может загореться, если его повредить.

Отключите все кабели от вашего телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите, чтобы выключить телефон.

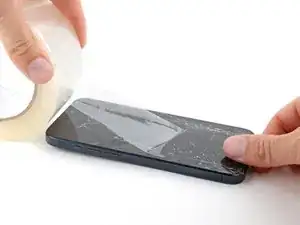

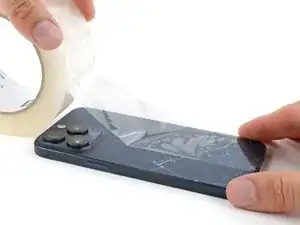

Если экран или заднее стекло треснули, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что внизу есть гладкая область, достаточная для крепления присоски.

Если вставить слишком далеко, открывающий инструмент может повредить ваше устройство. Следуйте этому шагу, чтобы отметить свой инструмент и предотвратить повреждения.

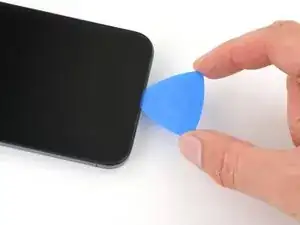

Измерьте 3 мм от наконечника и отметьте открывающий инструмент перманентным маркером.

Вы также можете отметить другие углы инструмента различными измерениями.

В качестве альтернативы, приклейте монету к инструменту на расстоянии 3 мм от наконечника.

Apple продает инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своем магазине для самостоятельного ремонта.

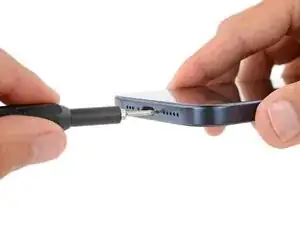

Используйте отвертку P2 с головкой пенталоб, чтобы удалить два винта длиной 7 мм по обеим сторонам порта зарядки.

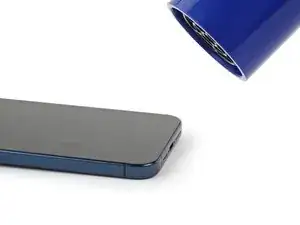

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана, пока он не станет горячим на ощупь.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор подвержен перегреву.

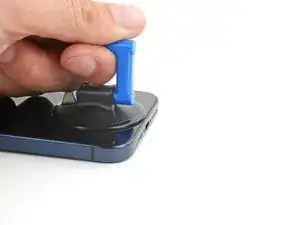

Нанесите присоску на нижний край экрана.

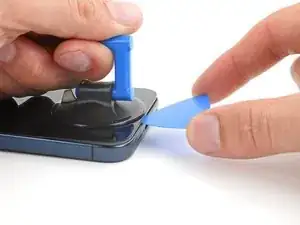

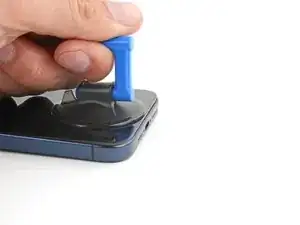

Тяните вверх за ручку с сильной и равномерной силой, чтобы создать зазор между экраном и рамкой.

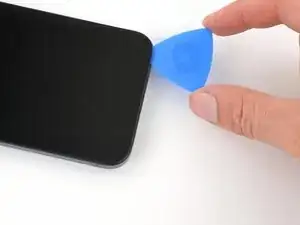

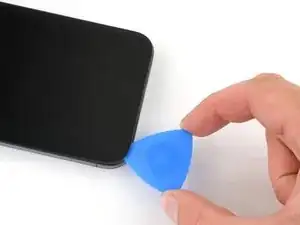

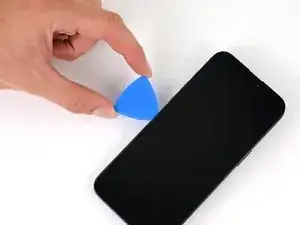

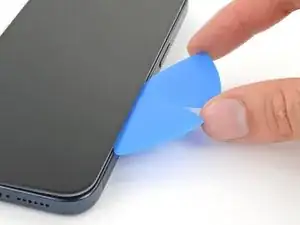

Вставьте наконечник открывающего инструмента в зазор.

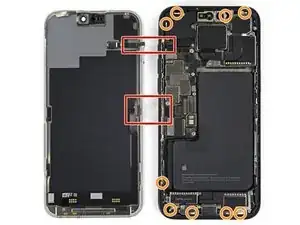

При разрезании клея, который удерживает экран на месте в следующих шагах, будьте осторожны в следующих местах:

Есть два деликатных кабеля, соединяющих экран с телефоном: один чуть выше кнопки действия, а другой ближе к середине левой грани.

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять ваш инструмент глубже, чем рекомендуется, в этих местах, чтобы избежать сгибания контактов.

Не вставляйте открывающий инструмент глубже чем 3 мм вдоль нижнего края.

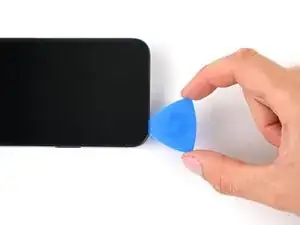

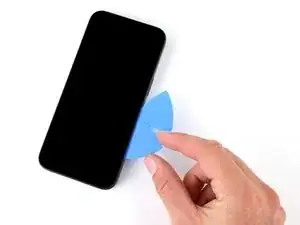

Сдвигайте инструмент вперёд и назад вдоль нижнего края, чтобы отделить клей.

Оставьте ваш инструмент вставленным в нижнем правом углу, чтобы предотвратить повторное склеение клея.

Нагрейте правый край экрана, пока он не станет горячим на ощупь.

Не вставляйте ваш инструмент глубже чем 5 мм вдоль правого края.

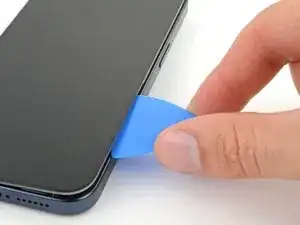

Проведите инструментом вокруг нижнего правого угла экрана и к кнопке питания, пока не почувствуете упор на зажим, удерживающий экран.

Поверните ваш инструмент так, чтобы плоская сторона находилась под экраном.

Поверните инструмент, чтобы увеличить зазор между экраном и рамкой, пока правый зажим не освободится.

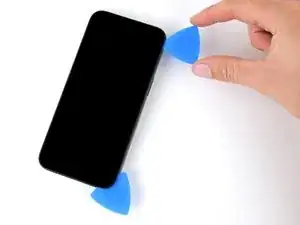

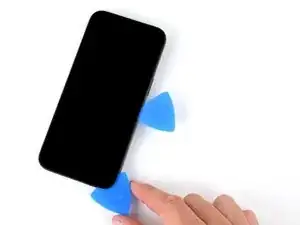

Вставьте второй открывающий инструмент справа от первого.

Сдвиньте первый инструмент назад к нижнему правому углу экрана.

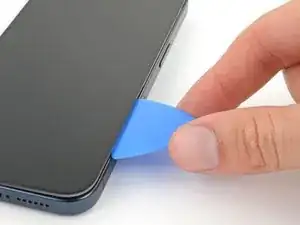

Сдвиньте второй инструмент к верхнему правому углу экрана, чтобы отделить клей.

Оставьте эти инструменты вставленными, чтобы предотвратить повторное склеение клея.

Нагрейте верхний край экрана, пока он не станет горячим на ощупь.

Не вставляйте ваш инструмент глубже чем 3 мм вдоль верхнего края.

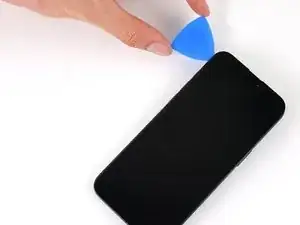

Проведите инструментом вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить два зажима и клей, удерживающий его.

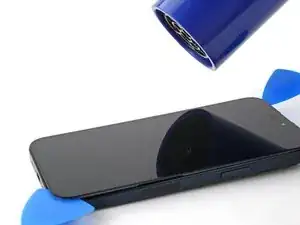

Нагрейте левый край экрана, пока он не станет горячим на ощупь.

Не вставляйте ваш инструмент глубже чем 2 мм вдоль левого края, чтобы избежать повреждения двух кабелей, соединяющих экран с телефоном.

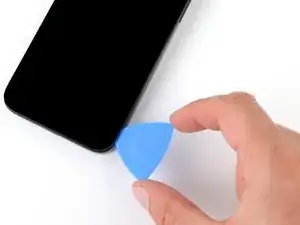

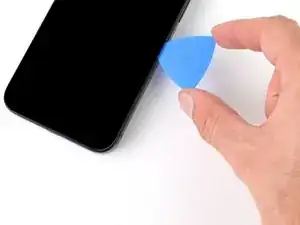

Поверните ваш инструмент вокруг верхнего левого угла экрана.

Сдвиньте ваш инструмент к нижнему левому углу экрана, чтобы отделить клей.

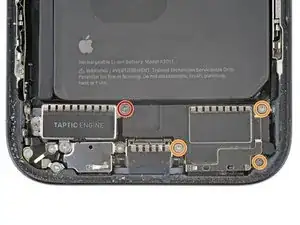

Используйте отвертку Phillips #000, чтобы удалить четыре винта, удерживающих динамик:

Один винт длиной 2,7 мм

Три винта длиной 2 мм

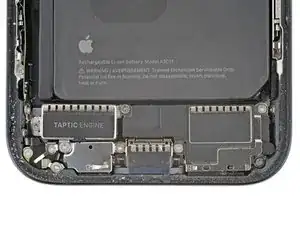

К верхним краям динамика и Taptic Engine приклеен пластиковый буфер.

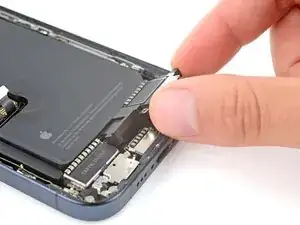

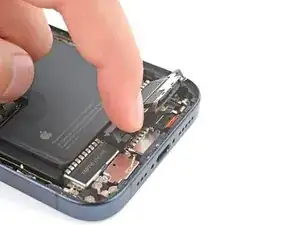

Поднимите нижний край динамика, пока вы не сможете схватить его пальцами.

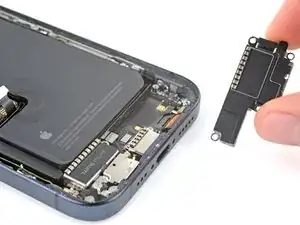

Оторвите динамик от пластикового буфера его верхнего края и удалите его.

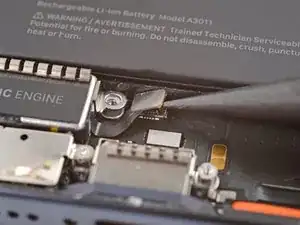

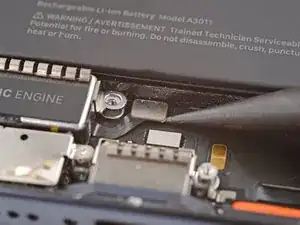

Используйте кончик лопатки, чтобы приподнять и отключить разъем Taptic Engine.

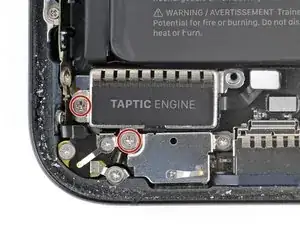

Используйте отвертку Phillips #000, чтобы удалить два винта длиной 2 мм, удерживающих Taptic Engine.

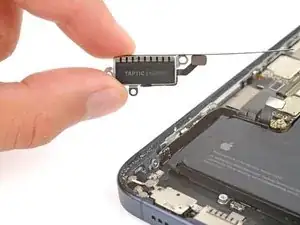

Удалите Taptic Engine.
