Замена экрана iPhone 15 Plus

Разрядите аккумулятор телефона до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и выполните смахивание для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная зона, достаточная для присоски.

Если вставить инструмент слишком глубоко, монтажная лопатка может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте монтажную лопатка перманентным маркером.

Вы также можете отметить другие углы лопатки метками с разными значениями.

Альтернативно можно прикрепить монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самостоятельного ремонта.

Используйте отвёртку P2 pentalobe, чтобы извлечь два винта длиной 7,7 мм по бокам от порта зарядки.

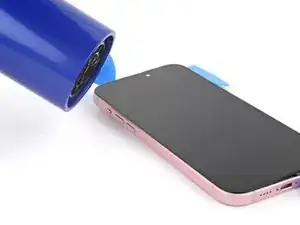

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана до состояния, когда он станет горячим на ощупь.

Не перегревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Прикрепите присоску к нижнему краю экрана.

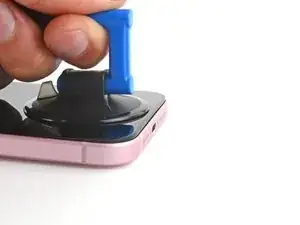

Резко и равномерно потяните за ручку присоски вверх, чтобы создать зазор между экраном и рамкой.

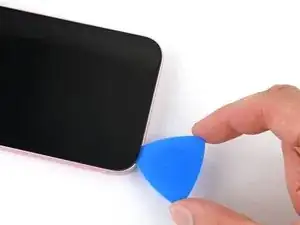

Вставьте кончик монтажной лопатки в образовавшийся зазор.

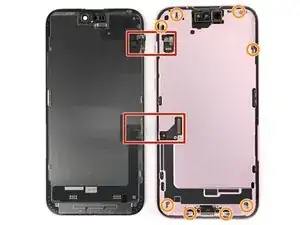

При разрезании клея, удерживающего экран, в следующих шагах будьте внимательны к перечисленным зонам:

Есть два деликатных кабеля, соединяющих экран с телефоном: один непосредственно над переключателем без звука и другой примерно на полпути между кнопкой уменьшения громкости и нижней частью телефона.

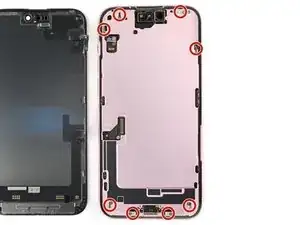

По периметру телефона расположено несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять лопатку глубже рекомендованного в этих местах, чтобы не согнуть контакты.

Не вставляйте монтажную лопатку глубже, чем 3 мм вдоль нижнего края.

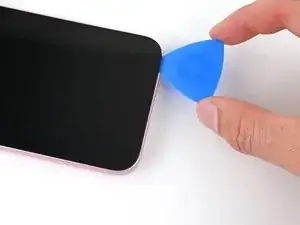

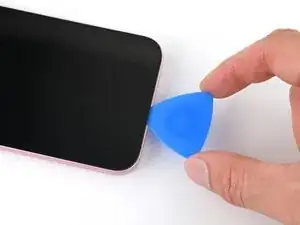

Проведите лопатку назад и вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в правом нижнем углу, чтобы клей снова не склеился.

Нагрейте правый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль правого края.

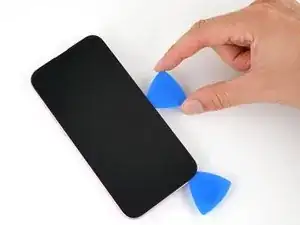

Вставьте вторую монтажную лопатку справа от первой.

Проведите лопатку вдоль правого края экрана, чтобы освободить защёлки и отделить клей, который его фиксирует.

Нагрейте верхний край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

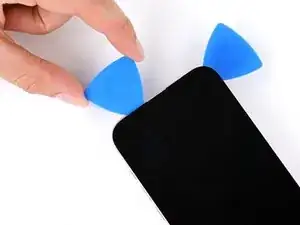

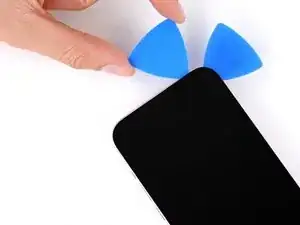

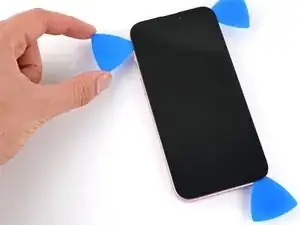

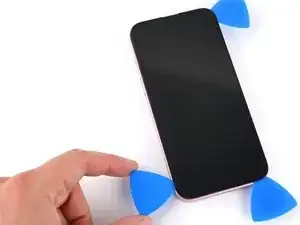

Вставьте третью монтажную лопатку в правом верхнем углу и проведите её вдоль верхнего края, чтобы освободить два защёлки и клей, удерживающие экран.

Нагрейте левый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

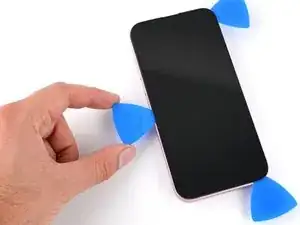

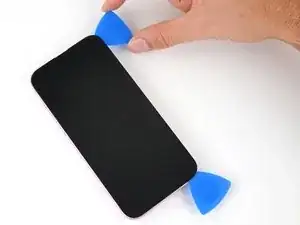

Проведите лопатку вокруг верхнего левого угла экрана и вдоль левого края, чтобы освободить защёлки и отделить клей, который его фиксирует.

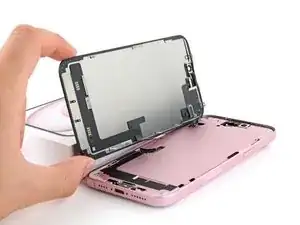

Осторожно отведите экран, раскрывая его по левому краю телефона.

Если экран кажется застрявшим, пройдитесь по периметру снова, чтобы проверить пропущенные участки клея или защёлки.

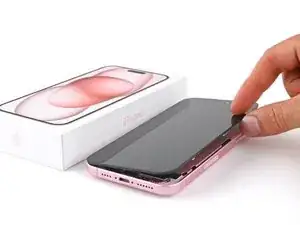

Подоприте экран о коробку или подобный предмет, чтобы он не тянул кабели.

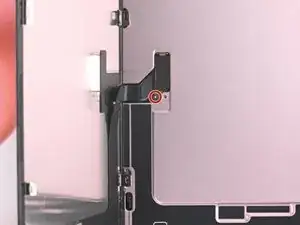

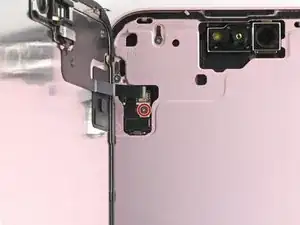

Используйте трёхлучевую отвёртку Y000, чтобы выкрутить винт длиной 0,9 мм, фиксирующий крышку разъёма переднего датчика.

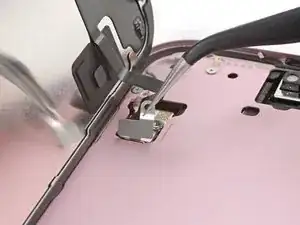

Пинцетом поднимите крышку под углом 90 градусов.

Отстегните крышку от её защёлки на плате.

Снимите крышку.

При сборке вставляйте крышку под углом 90 градусов, чтобы зацепить крючок, затем опустите её на место поверх пресс‑разъёма.

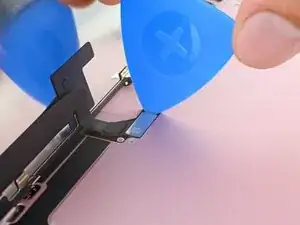

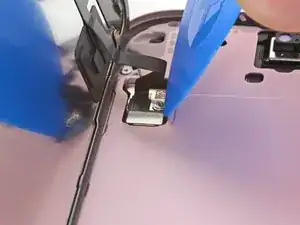

Кончиком плоского медиатора поднимите и отсоедините пресс‑разъём переднего датчика.

Чтобы повторно подключить пресс‑разъём, совместите его с гнездом и осторожно нажмите с одной стороны до щелчка, затем нажмите с другой стороны.

Используйте трёхлучевую отвёртку Y000, чтобы выкрутить винт длиной 0,9 мм, фиксирующий крышку разъёма экрана.

Пинцетом приподнимите крышку и отстегните её от крючка на плате.

Снимите крышку.

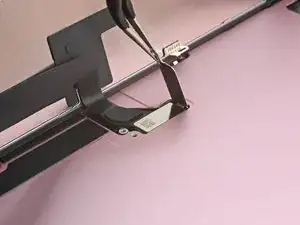

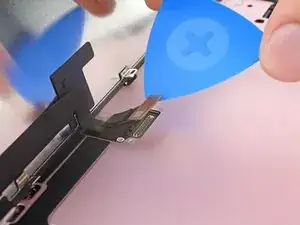

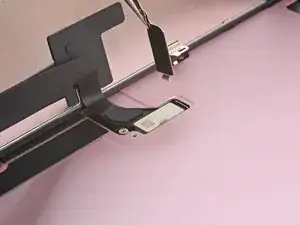

Кончиком плоского медиатора поднимите и отсоедините пресс‑разъём экрана.

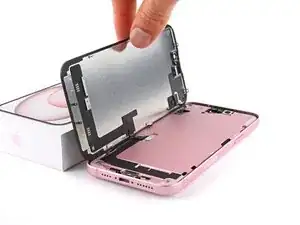

Снимите экран.

При повторной сборке воспользуйтесь этим руководством для нанесения нового клея и установки нового экрана.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.
