Замена аккумулятора iPhone 13 Pro Max

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайной проколе.

Перед началом разборки выключите iPhone.

Удалите два 6,8 мм длиной винта пенталоб P2 на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Имейте запасные уплотнители перед тем, как переходить дальше, или проявляйте осторожность, чтобы избежать попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если инструмент для поддёма вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент постоянным маркером.

Вы также можете отметить другие углы инструмента разными измерениями.

В качестве альтернативы можно приклеить монету к инструменту в 3 мм от кончика.

Apple продаёт инструмент для резки клея дисплея в своём магазине Самостоятельного ремонта.

Если у вашего iPhone треснул экран, чтобы ограничить дальнейшее разрушение и избежать травм, заклейте стекло лентой.

Наложите полосы прозрачной упаковочной ленты с перекрытием на экран iPhone до полного покрытия лицевой стороны.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отломиться во время ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, армированную) в ручку и подтяните экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близ нижнего края iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю рукоятку от петли, чтобы включить режим открытия.

Поворачивайте рукоятку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на устойчивой опоре, например на твердой книге, чтобы он стоял без рук и параллельно земле; это облегчает работу в следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен быть слегка слишком горячим на ощупь.

Полные инструкции по использованию фена см. в этом руководстве.

Подождите одну минуту, чтобы клей успел ослабнуть и образовал зазор для открытия.

Вставьте инструмент для поддёма под пластиковую рамку экрана, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, добавьте нагрева и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и выдерживайте одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Используйте фен или термопистолет, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим на ощупь.

Никогда не держите фен на одном месте длительное время.

Прикрепите присоску к нижнему краю телефона, избегая самого края стекла.

Рывком тяните за присоску с постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте инструмент для поддёма в образовавшийся зазор под пластиковой рамкой экрана.

Герметизирующий клей, удерживающий экран, очень прочный; создание этого начального зазора требует значительного усилия. Если трудно открыть зазор, добавьте нагрева и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите монтажную лопатку вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте проводить вдоль правого края iPhone вверх, пока не дойдёте до верхнего правого угла.

Не вставляйте лопатку более чем на 3 мм — вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите монтажную лопатку вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку более чем на 3 мм — вы можете повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Вдоль левого края iPhone проложены тонкие кабели. Не вставляйте здесь лопатку, иначе вы можете повредить кабели.

Вставьте вторую монтажную лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Прилагайте крутящий момент постепенно.

Если трудно отделить клей, заново нагрейте левый край.

Снимите присоску с экрана.

Поверните iPhone так, чтобы правый край был направлен к вам.

Откройте iPhone, откинув дисплей вверх от правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — он ещё соединён несколькими хрупкими шлейфами с логической платой.

Подоприте дисплей, чтобы он оставался в поднятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки по верхнему краю и аккуратно прижмите верхний край на место, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не согнуты.

Используйте отвертку Y000, чтобы выкрутить три винта 1,3 мм, крепящие крышку разъёма батареи.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку разъёма батареи.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём дисплея из его гнезда на плате.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите по одной стороне до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Используйте отвертку Y000, чтобы выкрутить два винта 1,1 мм с крышки разъёма фронтального датчика.

Используйте крестовую отвертку, чтобы выкрутить оставшиеся два винта с крышки разъёма фронтального датчика:

Один винт 1,5 мм

Один винт 1,8 мм

Снимите крышку разъёма фронтального датчика.

Используйте заострённый конец лопатки, чтобы отсоединить разъём шлейфа фронтального сенсорного блока.

Снимите блок дисплея.

При сборке, если хотите, остановитесь здесь, чтобы заменить водонепроницающий клей по краям дисплея.

Используйте крестовую отвертку, чтобы выкрутить четыре винта 1,5 мм, крепящие громкоговоритель:

Два винта с большими шляпками

Два винта с меньшими шляпками

Просуньте медиатор между верхним краем тактильного двигателя и полоской клея с липкой основой.

Снимите громкоговоритель.

Подденьте заострённым концом лопатки, чтобы отсоединить кабель тактильного двигателя.

Отверткой Phillips отвинтите два винта, крепящие тактильный двигатель:

Один винт 1.8 мм

Один винт 1.9 мм

Отверткой для стоек отвинтите стойку 2.9 мм, фиксирующую тактильный двигатель.

Снимите тактильный двигатель.

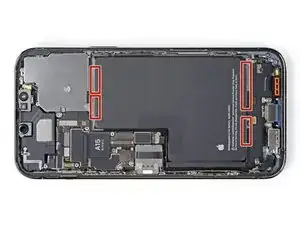

Аккумулятор приклеен к задней крышке четырьмя кусками растягивающегося клея — по два на нижнем и верхнем краях аккумулятора.

Каждый кусок клея имеет чёрную вытягиваемую язычок на конце, который слабо приклеен к краю аккумулятора.

В следующих шагах Вы будете тянуть каждый язычок, чтобы постепенно растянуть клей под аккумулятором. Эти клеевые полоски теряют сцепление при растяжении, поэтому аккумулятор можно легко извлечь.

Если полоски порвутся, не паникуйте! Они не всегда срабатывают как задумано. Читайте дальше советы по удалению сломанных полосок.

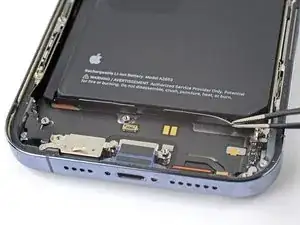

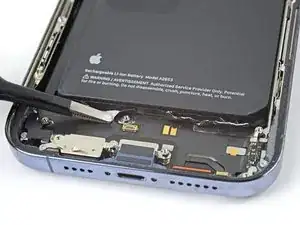

Используйте пару пинцетов с тупыми концами, чтобы отогнуть два вытягиваемых язычка клея аккумулятора вдоль нижнего края аккумулятора.

Внимание: Не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или загореться.

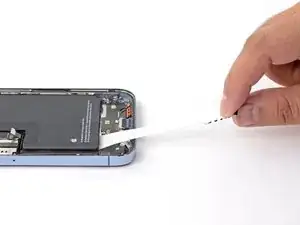

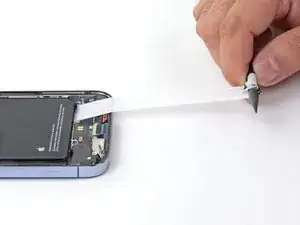

Возьмите первый язычок пальцами или центральной частью лопатки и медленно потяните его от аккумулятора в направлении низа iPhone.

Тяните достаточно сильно, чтобы поддерживать натяжение полоски, но не применяйте силу. Дайте ей достаточно времени, чтобы растянуться и отлипнуть из-под аккумулятора.

Не нажимайте на аккумулятор. Держите iPhone крепко за боковые стороны.

Держите полоску плоской и без складок. Старайтесь тянуть равномерно по всей длине полоски, а не в основном посередине или с одной стороны.

Тяните под небольшим углом, чтобы полоска не зацепилась за край аккумулятора.

Если клеевая полоска порвалась, попытайтесь достать её пальцами или тупым пинцетом и продолжайте тянуть — но не поддевать аккумулятор снизу.

Если какая-либо из клеевых полосок оторвалась и осталась под аккумулятором и её нельзя извлечь, попробуйте удалить остальные полоски, а затем продолжайте, как описано ниже.

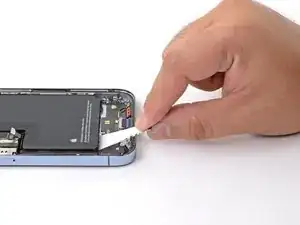

Возьмите второй язычок пальцами или центральной частью лопатки и потяните его от аккумулятора в направлении низа iPhone.

Действуйте так же, как с предыдущей полоской: не нажимайте на аккумулятор, держите полоску плоской и без складок, тяните под небольшим углом.

Если клеевая полоска порвётся, попробуйте достать её пальцами или тупым пинцетом и продолжайте тянуть — но не поддевать аккумулятор снизу.

Если клеевая полоска оторвалась и осталась под аккумулятором и её нельзя извлечь, продолжайте к следующему шагу.

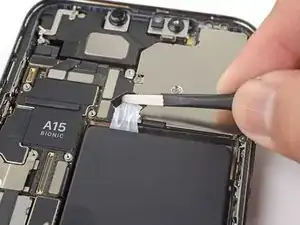

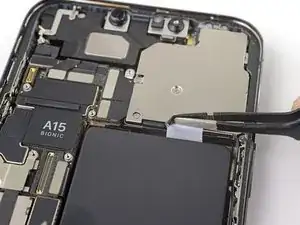

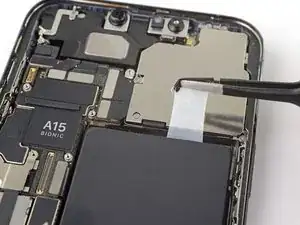

Используйте пинцет с тупыми концами и медиатор, чтобы оторвать два оставшихся вытягиваемых язычка клея с верхнего края аккумулятора.

Используя ту же процедуру, потяните оставшиеся два язычка по одному, чтобы растянуть и удалить оставшиеся клеевые полоски, удерживающие аккумулятор на месте. Старайтесь не зацепить клей за что-либо.

Берегитесь, чтобы аккумулятор не выскочил из iPhone, когда выйдет последняя клеевая полоска.

Если все клеевые полоски удалось удалить, пропустите следующий шаг.

В противном случае, продолжайте со следующим шагом ниже.

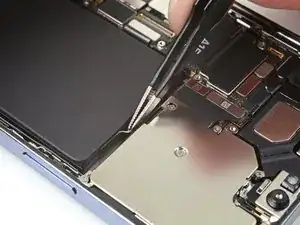

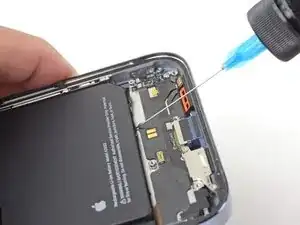

Если аккумулятор всё ещё трудно вынуть, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора в зоне сломанных клеевых полосок.

Подождите около одной минуты, чтобы спирт ослабил клей.

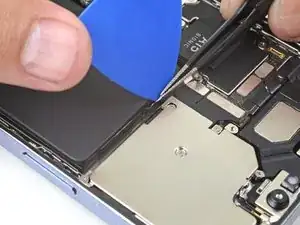

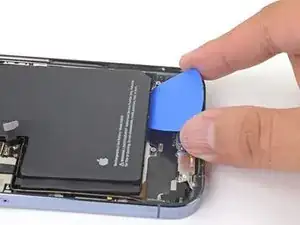

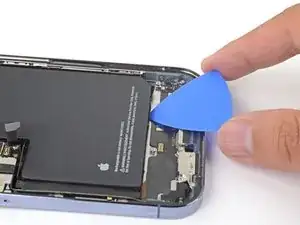

Используйте медиатор или плоский конец лопатки, чтобы осторожно приподнять аккумулятор.

Не пытайтесь выгибать аккумулятор с приложением силы. При необходимости нанесите ещё несколько капель спирта, чтобы далее ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор вашим монтажным инструментом.

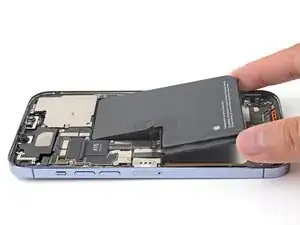

Снимите аккумулятор.

Если в телефоне остался раствор спирта, аккуратно протрите его кофейным фильтром или безворсовой тканью, либо оставьте высохнуть на воздухе перед установкой нового аккумулятора.

Если в комплекте с новым аккумулятором не было установленного клея, обратитесь к этому руководству за помощью по замене клеевых полосок.

После сборки выполните принудительную перезагрузку. Это может предотвратить несколько проблем и упростить диагностику.
