Замена датчика Lidar на iPhone 13 Pro Max

Внимание: Прежде чем начать, разрядите батарею вашего iPhone ниже 25%. Заряженная литий-ионная батарея может воспламениться и/или взорваться, если случайно проколоть.

Выключите ваш iPhone перед началом разборки.

Удалите два винта Pentalobe P2 длиной 6,8 мм на нижнем крае iPhone.

Открытие дисплея iPhone повредит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения перед тем, как двигаться дальше, или будьте осторожны, чтобы избежать контакта с жидкостью, если вы собираете ваш iPhone без замены уплотнений.

Если вставить слишком глубоко, открывающая лопатка может повредить ваше устройство. Следуйте этому шагу, чтобы отметить вашу лопатку и предотвратить повреждение.

Измерьте 3 мм от конца и отметьте открывающую лопатку постоянным маркером.

Вы также можете отметить другие углы лопатки разными размерами.

Кроме того, приклейте монету к лопатке на расстоянии 3 мм от конца.

Apple продает инструмент Adhesive Cutter для безопасной обрезки клея дисплея в их магазине самообслуживания.

Если у вашего iPhone разбит экран, сохраните дальнейшее разрушение и предотвратите повреждения во время ремонта, наклеив ленту на стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на экран iPhone, пока вся поверхность не будет покрыта.

Носите защитные очки, чтобы защитить глаза от стекла, которое может отпасть во время ремонта.

Если вы не можете заставить присоску прилипнуть в следующих шагах, сложите прочный кусок ленты (например, изоленты) в ручку и поднимите экран с его помощью.

Если все остальное не помогает, вы можете супер-клеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага для альтернативного метода.

Для подробных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Тяните синий ручку назад, чтобы разблокировать руки Anti-Clamp.

Сдвиньте руки по левому или правому краю iPhone.

Расположите присоски рядом с нижним краем iPhone — одна спереди и одна сзади.

Сожмите присоски вместе, чтобы приложить давление в желаемой области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для удержания Anti-Clamp, вы можете использовать ленту для создания более цепкой поверхности.

Оттолкните синий ручку от шарнира, чтобы включить режим открытия.

Поворачивайте ручку по часовой стрелке, пока не увидите, как присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте руки.

Поддержите ваш iPhone на чем-то прочном, например, на жесткой книге, чтобы он оставался на месте и был параллелен земле; это упростит работу в следующих шагах.

Используйте фен, чтобы подогреть нижний край iPhone. Экран должен быть чуть-чуть слишком горячим для прикосновения.

Для подробных инструкций по использованию фена, ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы дать клею возможность ослабнуть и создать зазор для открытия.

Вставьте открывающую лопатку под пластиковый ободок экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, примените больше тепла к области и поверьте ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Пусть Anti-Clamp и время сделают свою работу.

Пропустите следующие три шага.

Используйте фен или термопистолет, чтобы подогреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не оставляйте фен на одном месте на длительное время.

Приложите присоску к нижнему краю телефона, при этом избегая самого края стекла.

Поднимите присоску с твердым, постоянным давлением, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте открывающую лопатку в зазор под пластиковым ободком экрана.

Водонепроницаемый клей, удерживающий экран на месте, очень прочный; создание этого начального зазора требует значительных усилий. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачивайте экран вверх и вниз, чтобы ослабить клей, пока не создастся достаточный зазор для вставки инструмента.

Используйте фен, чтобы подогреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите открывающей лопаткой вокруг нижнего правого угла iPhone, чтобы отделить его клей.

Продолжайте двигаться вверх по правому краю iPhone, пока не дойдете до верхнего правого угла.

Не вставляйте свою лопатку более чем на 3 мм, так как вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Используйте фен, чтобы подогреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет немного слишком горячим для прикосновения.

Проведите открывающей лопаткой вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте свою лопатку более чем на 3 мм, так как вы можете повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Используйте фен, чтобы подогреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет немного слишком горячим для прикосновения.

Вдоль левого края вашего iPhone расположены нежные кабели. Не вставляйте свою лопатку здесь, так как вы можете повредить кабели.

Вставьте вторую открывающую лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока не освободятся зажимы на левом краю.

Применяйте вращающую силу постепенно.

Если у вас возникают проблемы с отделением клея, повторно подогрейте левый край.

Снимите свой вакуумный захват с экрана.

Поверните ваш iPhone так, чтобы правый край смотрел на вас.

Откройте iPhone, поднимая дисплей с правой стороны, как крышку книги.

Не пытайтесь полностью отделить дисплей, так как несколько хрупких ленточных кабелей все еще соединяют его с материнской платой iPhone.

Оперитесь дисплеем на что-то, чтобы держать его приподнятым, пока вы работаете с телефоном.

Во время сборки положите дисплей на место, выровняйте зажимы по верхнему краю и аккуратно нажмите верхний край на место, прежде чем защёлкнуть остальную часть дисплея. Если он не защелкивается без проблем, проверьте состояние зажимов вокруг периметра дисплея и убедитесь, что они не согнуты.

Используйте отвертку Y000, чтобы снять три винта длиной 1.3 мм, которые крепят крышку разъема батареи.

На протяжении этого ремонта следите за каждым винтом и убедитесь, что он вернется именно на то место, откуда был снят, чтобы избежать повреждения вашего iPhone.

Во время сборки это хорошая возможность включить ваш iPhone и протестировать все функции перед тем, как закрыть дисплей на месте. Обязательно полностью выключите ваш iPhone перед продолжением работы.

Снимите крышку разъема батареи.

Используйте尖 ponta открывающей лопатки или чистый ноготь, чтобы поднять разъем батареи из его гнезда на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг этого и других соединений на плате. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отклоните разъем от материнской платы, чтобы предотвратить случайное соприкосновение с гнездом и подачу питания на телефон во время ремонта.

Используйте尖 ponta открывающей лопатки или чистый ноготь, чтобы поднять разъем дисплея из его гнезда на материнской плате.

Для повторного подключения жмут разъемов как этот, аккуратно выровняйте и нажмите на одну сторону, пока она не защелкнется на месте, затем повторите с другой стороны. Не давите на центр. Если разъем неправильно выровнен, Pins могут погнуться, что приведет к постоянному повреждению.

Используйте отвертку Y000, чтобы снять два винта длиной 1.1 мм с крышки разъема переднего датчика.

Используйте крестовую отвертку, чтобы снять оставшиеся два винта с крышки разъема переднего датчика:

Один винт 1.5 мм

Один винт 1.8 мм

Снимите крышку разъема переднего датчика.

Используйте尖 ponta открывающей лопатки, чтобы отключить разъем кабеля переднего датчика.

Удалите сборку дисплея.

Во время сборки приостановитесь здесь, если хотите заменить водонепроницаемый клей вокруг краев дисплея.

Используйте драйвер Y000, чтобы снять четыре винта, крепящих крышку задней камеры:

Три винта 1.4 мм

Один винт 1.3 мм

Используйте крестовую отвертку, чтобы снять один винт 1.6 мм.

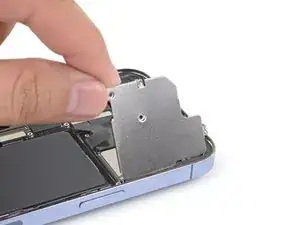

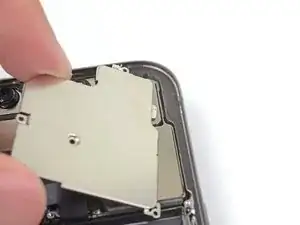

Поднимите крышку камеры от края, ближайшего к материнской плате, и снимите ее.

При повторной установке крышки модуля камеры убедитесь, что выступ вдоль правого края заходит под шасси телефона.

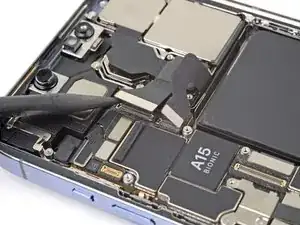

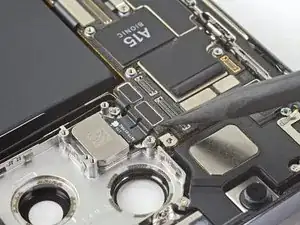

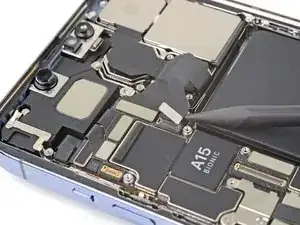

Подденьте заостренным концом лопатки, чтобы отсоединить два кабеля камеры от платы.

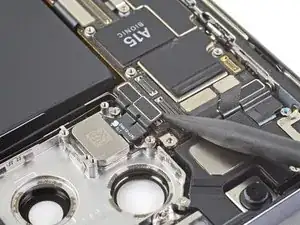

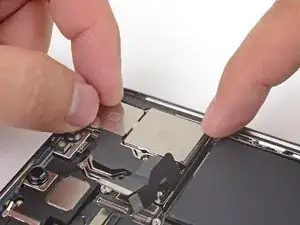

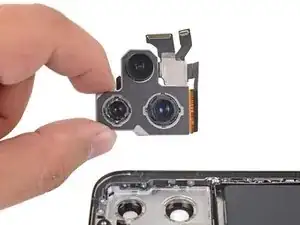

Используйте конец лопатки, чтобы поднять сборку камеры из iPhone.

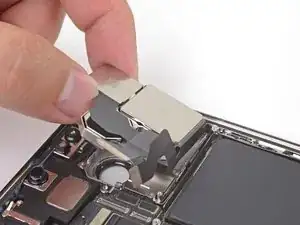

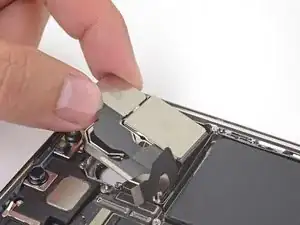

Удалите камеры, ориентированные назад.

При повторной сборке вам нужно будет вставить два кабеля сборки камеры в зазор между верхней стенкой аккумулятора и нижней стенкой камеры.

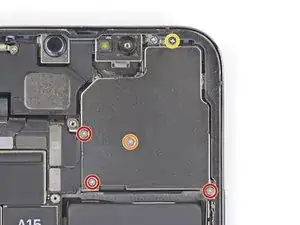

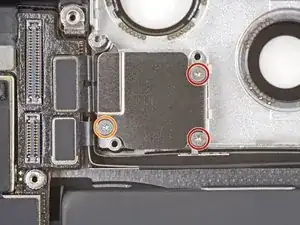

Используйте отвертку Y000, чтобы удалить три винта с крышки лидара:

Два винта по 1.4 мм

Один винт по 1.3 мм

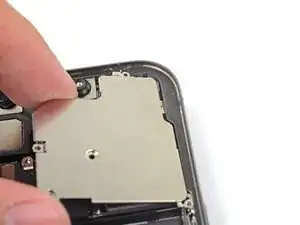

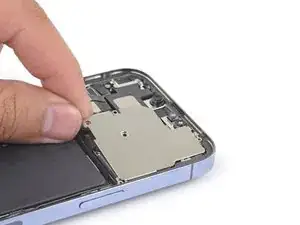

Снимите крышку лидара.

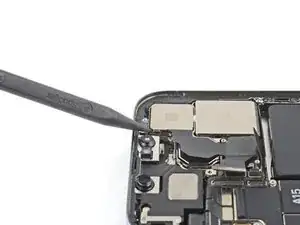

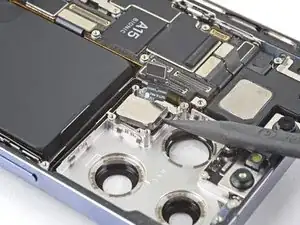

Используйте заостренный конец лопатки, чтобы отсоединить кабель лидара от платы.

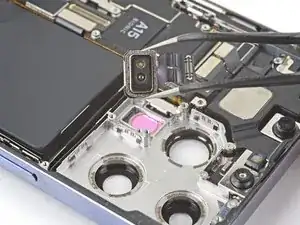

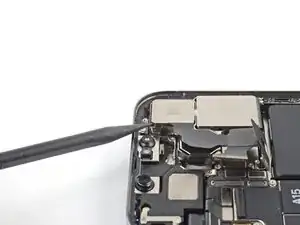

Используйте заостренный конец лопатки, чтобы поднять датчик лидара из шасси и удалить его.
