Замена тыльной камеры iPhone SE 2022

Выключите телефон перед началом разборки.

Удалите два 3.4 мм винта P2 pentalobe на нижнем торце iPhone.

Если поставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора разными измерениями.

Вместо этого приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Если у iPhone треснул экран, предотвратите дальнейшее разрушение и избегите травм во время ремонта, заклеив стекло.

Наложите полосы прозрачного упаковочного скотча внахлёст на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отпасть во время ремонта.

Если присоска не липнет в следующих шагах, сложите прочную ленту (например, армированный скотч) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в руководстве по ссылке.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на либо левый, либо правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки Home — одну с лицевой, другую с тыльной стороны.

Сожмите чашки вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать скотч, чтобы сделать поверхность более сцепляющей.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока чашки не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или тёплую плиту — но сильный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте медиатор под пластиковую окантовку экрана, не под сам экран.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла в этой области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если вы используете ручку-присоску, выполните следующие два шага, чтобы ослабить заднее стекло.

Подготовьте iOpener и приложите его к экрану минимум на две минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите ручку-присоску к нижней половине передней панели как можно ближе к кнопке Home.

Поднимите переднюю панель с помощью ручки-присоски, чтобы создать небольшую щель между передней панелью и рамкой.

Если трудно создать щель, примените больше тепла к нижней половине экрана, чтобы дополнительно смягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте медиатор в щель под пластиковой окантовкой экрана.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей передней панели.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener в течение двух-трёх минут, чтобы его разогреть.

Проведите нижним левым медиатором вдоль левого края телефона, чтобы разрезать клей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отогнуть верхнюю кромку дисплея от задней крышки, так как она закреплена пластиковыми защёлками, которые могут сломаться.

Проведите нижним правым медиатором вдоль правого края телефона, чтобы разрезать клей.

Не вставляйте медиатор более чем на 3 мм — вы можете повредить внутренние компоненты.

Остановитесь возле верхнего правого угла дисплея.

Удалите медиаторы для открытия.

Аккуратно потяните за присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать шлейфы, соединяющие дисплей.

Снимите присоску.

Подведите медиатор под верхний левый угол дисплея.

Проведите медиатором вокруг верхнего левого угла и по верхней кромке телефона, чтобы разрезать оставшийся клей.

Сдвиньте сборку дисплея немного вниз в направлении зарядного порта, чтобы освободить защёлки, удерживающие её на задней крышке.

Откройте телефон, откидывая дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей от корпуса — несколько хрупких шлейфов всё ещё соединяют его с платой.

Подпердите дисплей чем‑нибудь, чтобы он оставался в поднятом положении во время работы с телефоном.

Удалите четыре винта Phillips, фиксирующих кронштейн нижнего шлейфа дисплея:

Два винта длиной 1.2 мм

Два винта длиной 2.8 мм

В ходе этого руководства внимательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не в то отверстие может привести к необратимому повреждению.

Используйте пинцет, чтобы аккуратно снять кронштейн нижнего шлейфа дисплея.

Используйте острую часть лопатки, чтобы отключить аккумулятор, поддев разъём строго вверх из его гнезда.

Шлейфы дисплея и сенсорного модуля лежат друг на друге. Чтобы избежать повреждения шлейфов, всегда начинайте с отключения верхнего шлейфа и никогда не пытайтесь отключать оба одновременно.

Используйте острую часть лопатки, чтобы отсоединить два нижних шлейфа дисплея, поддев разъёмы строго вверх из их гнёзд.

Для повторного подключения таких защёлкивающихся разъёмов нажмите разъём с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Даже при незначительном смещении разъём может изогнуться и получить необратимое повреждение.

Используйте отвертку Phillips, чтобы удалить три винта длиной 1.2 мм, фиксирующие кронштейн переднего сенсорного модуля.

Используйте пинцет, чтобы аккуратно снять кронштейн переднего сенсорного модуля.

Используйте острую часть лопатки, чтобы отключить передний сенсорный модуль, поддев разъём строго вверх из его гнезда.

Снимите сборку дисплея.

При сборке следуйте этому руководству для нанесения клея и установки сборки дисплея.

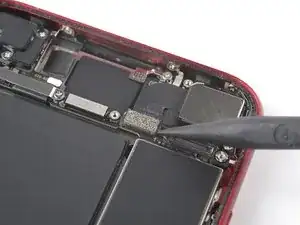

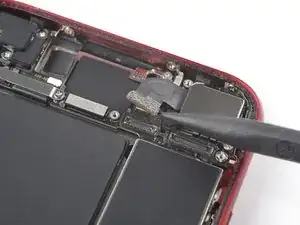

Используйте острую часть лопатки, чтобы отключить заднюю камеру, поддев разъём строго вверх из его гнезда.

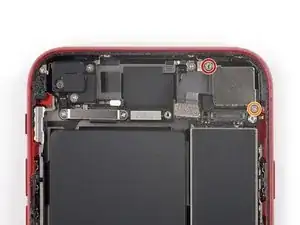

Удалите два винта, фиксирующие кронштейн задней камеры:

Один винт‑стоячок длиной 3.0 мм

Винты‑стоячки лучше всего удалять с помощью отвертки или биты для стоячков.

В крайнем случае можно использовать маленькую шлицевую отвертку — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Один винт Phillips длиной 3.1 мм

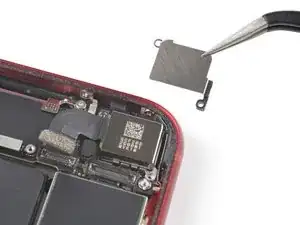

Используйте пинцет, чтобы снять кронштейн задней камеры.

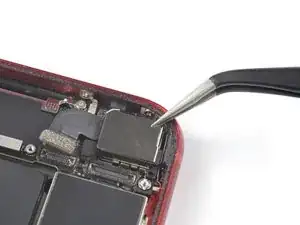

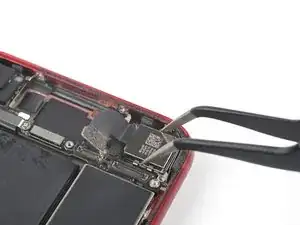

Используйте пинцет, чтобы снять заднюю камеру.
