Замена динамика iPhone 13 Pro Max

Внимание: Перед началом разрядите аккумулятор вашего iPhone до 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Удалите два винта Pentalobe P2 длиной 6.8 мм на нижнем крае iPhone.

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Подготовьте замену уплотнений перед тем, как продолжить, или избегайте контакта с жидкостью, если вы собираете iPhone, не заменяя уплотнения.

Если лопатку вставить слишком далеко, можно повредить устройство. Следуйте этому шагу, чтобы размечать лопатку и предотвратить повреждения.

Измерьте 3 мм от конца и отметьте лопатку постоянным маркером.

Вы также можете отметить другие углы лопатки различными измерениями.

В качестве альтернативы, приклейте монету к лопатке на расстоянии 3 мм от конца.

Apple продает инструмент Adhesive Cutter для безопасного резания клея дисплея в своем магазине для самостоятельного ремонта.

Если у вашего iPhone треснул экран, удерживайте дальнейшее разрушение и предотвращайте травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты по экрану iPhone, пока не будет покрыта вся поверхность.

Носите защитные очки, чтобы защитить свои глаза от кусочков стекла, которые могут отвалиться во время ремонта.

Если у вас не получается прикрепить присоску на следующих шагах, сложите прочный кусок ленты (например, скотч) в рукоятку и поднимите экран с его помощью.

Если ничего не помогает, вы можете приклеить присоску к экрану.

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Сдвиньте руки по левому или правому краю вашего iPhone.

Расположите присоски близко к нижнему краю iPhone — одну на передней, другую на задней стороне.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность вашего iPhone слишком скользкая, чтобы Anti-Clamp мог удержаться, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Оттолкните синюю ручку от петли, чтобы включить режим открытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Следите за тем, чтобы присоски оставались выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте руки.

Поддерживайте ваш iPhone на чем-то прочном, например на жесткой книге, чтобы он находился в состоянии покоя, параллельно земле; это упростит работу на следующих шагах.

Используйте фен, чтобы обогреть нижний край iPhone. Экран должен быть немного слишком горячим для прикосновения.

Для полных инструкций о том, как использовать фен, ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы дать клею возможность отойти и образовать щель.

Вставьте лопатку под пластиковый ободок экрана, когда Anti-Clamp создаст достаточно большое пространство.

Если Anti-Clamp не создает достаточную щель, примените больше тепла к этой области и поворачивайте ручку на 90 градусов.

Не прокручивайте больше чем на 90 градусов за раз, и ждите одну минуту между поворотами. Позвольте Anti-Clamp и времени делать за вас работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы обогреть нижний край iPhone в течение 90 секунд или пока экран не станет немного слишком горячим для прикосновения.

Никогда не оставляйте фен в одном месте на длительное время.

Приклейте присоску к нижнему краю телефона, избегая самого края стекла.

Поднимите присоску с твердой и постоянной силой, чтобы создать небольшую щель между экраном и рамкой.

Вставьте лопатку в щель под пластиковым ободком экрана.

Водонепроницаемый клей, удерживающий экран на месте, очень крепкий; создание этой первоначальной щели требует значительных усилий. Если у вас возникают трудности с открытием щели, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не создадите достаточно щели для вставки инструмента.

Используйте фен, чтобы обогреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет немного слишком горячим для прикосновения.

Пройдите открывающей лопаткой вдоль нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте двигаться вверх вдоль правого края iPhone, пока не дойдете до верхнего правого угла.

Не вставляйте лопатку более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед тем, как продолжить.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Пройдите открывающей лопаткой вдоль верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте лопатку более чем на 3 мм, иначе вы можете повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед тем, как продолжить.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Существует деликатные кабели вдоль левого края вашего iPhone. Не вставляйте лопатку здесь, так как вы можете повредить кабели.

Вставьте вторую открывающую лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока защелки на левом крае не освободятся.

Применяйте вращающую силу постепенно.

Если у вас возникают проблемы с отделением клея, повторно нагрейте левый край.

Уберите присоску с экрана.

Поверните iPhone так, чтобы правый край был обращен к вам.

Откройте iPhone, подняв дисплей с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью отделить дисплей, так как несколько хрупких шлейфов все еще соединяют его с платой логики iPhone.

Опирайте дисплей на что-то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

Во время сборки разместите дисплей на месте, выровняйте защелки вдоль верхнего края и осторожно нажмите верхний край на место, прежде чем защелкнуть остальную часть дисплея вниз. Если он не защелкивается легко, проверьте состояние защелок по периметру дисплея и убедитесь, что они не согнуты.

Используйте отвертку Y000, чтобы удалить три винта длиной 1.3 мм, крепящие крышку разъема батареи.

В процессе этого ремонта следите за каждым винтом и убедитесь, что он вернется точно на то же место, откуда его взяли, чтобы избежать повреждения вашего iPhone.

Во время сборки это хорошая точка, чтобы включить ваш iPhone и протестировать все функции перед тем, как закрыть дисплей на месте. Не забудьте полностью выключить ваш iPhone перед тем, как продолжить работу.

Снимите крышку разъема батареи.

Используйте尖端 лопатки или чистый ноготь, чтобы поднять разъем батареи из его сокета на плате логики.

Старайтесь не повредить черный силиконовый уплотнитель, окружает это и другие соединения платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка выгните разъем от платы логики, чтобы предотвратить его случайное соприкосновение с сокетом и подачу питания на телефон во время ремонта.

Используйте尖端 лопатки или чистый ноготь, чтобы поднять разъем дисплея из его сокета на плате логики.

Чтобы повторно подключить разъемы аналогично этому, аккуратно выровняйте и нажмите на одну сторону, пока она не щелкнет на место, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут согнуться, что приведет к постоянному повреждению.

Используйте отвертку Y000, чтобы удалить два винта длиной 1.1 мм с крышки разъема переднего датчика.

Используйте отвертку с крестообразным наконечником, чтобы удалить оставшиеся два винта с крышки разъема переднего датчика:

Один винт 1.5 мм

Один винт 1.8 мм

Снимите крышку разъема переднего датчика.

Используйте尖端 лопатки, чтобы отключить шлейф сборки переднего датчика.

Снимите сборку дисплея.

Во время сборки остановитесь здесь, если вы хотите заменить водонепроницаемый герметик вокруг краев дисплея.

Используйте отвертку с крестообразным наконечником, чтобы удалить четыре винта длиной 1.5 мм, крепящие динамик:

Два винта с более крупной головкой

Два винта с более мелкой головкой

Вставьте открывающую лопатку между верхним краем тактильного двигателя и полосой с клеем.

Удалите громкоговоритель.

Если ваша запасная часть не была дополнена пластиковой полоской вдоль верхней части громкоговорителя, вам потребуется перенести её на вашу новую деталь.

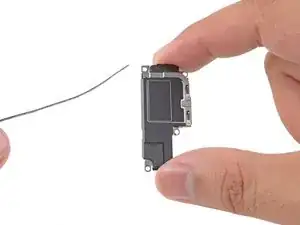

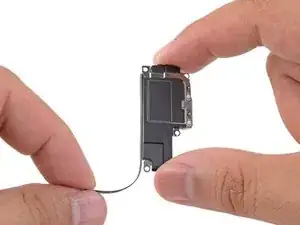

Используйте пальцы, чтобы аккуратно снять полоску с клеевой основой с громкоговорителя.

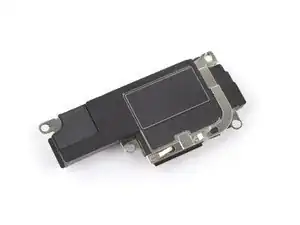

Остался только громкоговоритель.
