Замена тактильного двигателя (Taptic Engine) iPhone 13 Pro Max

Предупреждение: Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Снимите два пенталобных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения. Приготовьте заменные уплотнения перед продолжением или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если вставить слишком глубоко, медиатор может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными расстояниями.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в их магазине самообслуживания.

Если экран iPhone треснул, закрепите осколки и предотвратите травмы, заклеив стекло лентой перед ремонтом.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла при ремонте.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту для создания более сцепляющей поверхности.

Толкните синюю рукоятку от шарнира, чтобы включить режим открытия.

Поверните рукоятку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone чем‑то устойчивым, например твёрдой книгой, чтобы он стоял без рук и параллельно земле; так с ним удобнее работать на следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен быть ощутимо чуть слишком горячим для прикосновения.

Для полноты инструкции по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Вставьте медиатор под пластиковый ободок экрана, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, подайте больше тепла на область и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Используйте фен или термофен, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для прикосновения.

Никогда не держите фен в одном месте слишком долго.

Прикрепите ручку‑присоску к нижнему краю телефона, избегая самого края стекла.

Поднимайте присоску с ровным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор под пластиковый ободок экрана.

Герметичный клей, удерживающий экран, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, добавьте тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей до тех пор, пока не появится достаточно зазора для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (где расположена кнопка питания) в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для прикосновения.

Проведите лопатку для поддевания по нижнему правому углу iPhone, чтобы разделить его клей.

Продолжайте двигать лопатку вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вводите лопатку глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для прикосновения.

Проведите лопатку по верхнему правому углу iPhone, чтобы отделить верхний клей.

Не вводите лопатку глубже 3 мм, чтобы не повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для прикосновения.

Вдоль левого края iPhone проходят тонкие кабели. Не вставляйте лопатку здесь, чтобы не повредить кабели.

Вставьте вторую лопатку в нижний левый угол iPhone.

Одновременно поверните обе лопатки до освобождения защёлок левого края.

Прикладывайте скручивающее усилие постепенно.

Если вам трудно отделить клей, снова нагрейте левый край.

Снимите присоску с экрана.

Поверните iPhone так, чтобы правый край был к вам.

Откройте iPhone, откинув дисплей вверх с правой стороны, как переднюю крышку книги.

Пока что не пытайтесь полностью отделить дисплей, так как несколько хрупких ленточных кабелей всё ещё соединяют его с платой iPhone.

Подоприте дисплей чем‑то, чтобы он держался во время работы с телефоном.

При сборке положите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край на место, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не согнуты.

Снимите три винта 1.3 мм, крепящие крышку разъёма батареи, при помощи отвертки Y000.

В ходе ремонта отмечайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку разъёма батареи.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки или чистый ноготь, чтобы приподнять разъём дисплея из его гнезда на плате.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону, пока не услышите щёлчок, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

С помощью отвертки Y000 удалите два винта 1.1 мм с крышки разъёма переднего датчика.

Используйте крестообразную отвертку, чтобы удалить оставшиеся два винта с крышки разъёма переднего датчика:

Один винт 1.5 мм

Один винт 1.8 мм

Снимите крышку разъёма переднего датчика.

Используйте заострённый конец лопатки, чтобы отсоединить кабельный разъём переднего сенсорного блока.

Снимите сборку дисплея.

При сборке приостановитесь здесь, если вы хотите заменить водонепроницаемый клей по краям дисплея.

Если у запасной детали не было пластиковой полоски вдоль верхней части динамика, вам нужно перенести её на замену.

Осторожно оторвите клейкую полоску пальцами от динамика.

Остался только динамик.

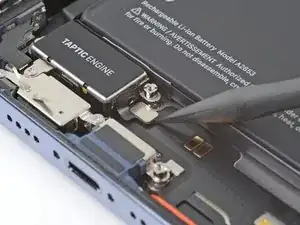

Подденьте остроконечным концом лопатки и отсоедините кабель Taptic Engine.

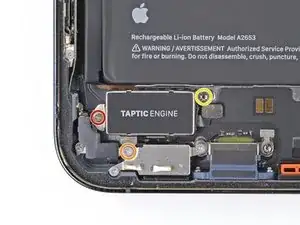

Используйте крестовую отвертку, чтобы выкрутить два винта, фиксирующие Taptic Engine:

Один винт 1,8 мм

Один винт 1,9 мм

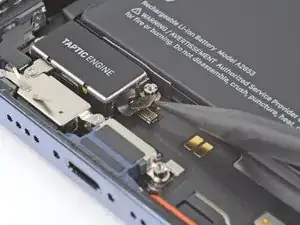

Используйте отвертку для стоек, чтобы выкрутить стоечный винт 2,9 мм, фиксирующий Taptic Engine.

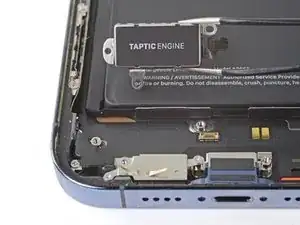

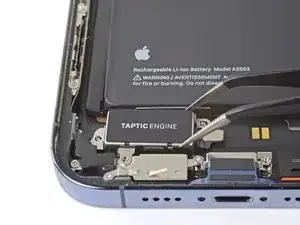

Снимите Taptic Engine.
