Замена передней камеры и кабеля датчиков iPhone SE 2022

Выключите телефон перед началом разборки.

Удалите два винта P2 pentalobe длиной 3,4 мм на нижнем торце iPhone.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте инструмент для поддевания перманентным маркером.

Вы также можете отметить другие углы инструмента разными расстояниями.

В качестве альтернативы приклейте монету к инструменту в 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной нарезки клея дисплея в своём магазине Self Repair Store.

Если у вашего iPhone треснул экран, чтобы предотвратить дальнейшее разрушение стекла и защитить себя от травм, заклейте стекло лентой.

Наложите полосы прозрачной упаковочной ленты с нахлёстом поверх экрана iPhone до полного покрытия лицевой стороны.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочный кусок ленты (например, клейкой ленты) в ручку и поднимайте экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски рядом с нижним краем iPhone сразу над кнопкой «Домой» — по одной на передней и задней стороне.

Сожмите присоски вместе, чтобы создать вакуум на выбранном участке.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более шероховатой.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проведите его через рычаги Anti-Clamp.

Также можно использовать фен, тепловую пушку или плиту — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей размягчился и образовался зазор для открытия.

Вставьте инструмент для поддевания под пластиковую окантовку экрана, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, добавьте нагрева в эту область и поверните рукоятку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Если вы используете присоску с ручкой, выполните следующие два шага, чтобы ослабить заднее стекло.

Подготовьте iOpener и приложите его к экрану минимум на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску с ручкой к нижней половине передней панели как можно ближе к кнопке «Домой».

Поднимите переднюю панель с помощью присоски, чтобы создать небольшой зазор между фронтальной панелью и рамкой.

Если трудно создать зазор, примените больше тепла к нижней половине экрана, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Вставьте инструмент для поддевания в зазор под пластиковую окантовку экрана.

Проведите инструментом для поддевания к правому нижнему углу, чтобы перерезать клей передней панели.

Вставьте второй инструмент для поддевания у нижнего края телефона.

Проведите инструментом для поддевания к левому нижнему углу, чтобы перерезать клей.

Оставьте инструменты в отверстиях, чтобы клей не слипся обратно.

Если клей становится трудно резать, скорее всего он остыл. Используйте ваш iOpener в течение двух–трёх минут, чтобы его разогреть.

Проведите нижней левой лопаткой вдоль левого края телефона, чтобы разрезать клей.

Остановитесь около верхнего левого угла дисплея.

Не пытайтесь отрывать верхний край дисплея от задней панели, он удерживается пластиковыми защёлками, которые могут сломаться.

Проведите нижней правой лопаткой вдоль правого края телефона, чтобы разрезать клей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить внутренние компоненты.

Остановитесь около верхнего правого угла дисплея.

Удалите лопатки для открытия.

Осторожно потяните за присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать шлейфы, соединяющие дисплей.

Снимите присоску.

Просуньте лопатку под верхний левый угол дисплея.

Проведите лопатку вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы разрезать оставшийся клей.

Слегка сдвиньте сборку дисплея вниз в направлении порта зарядки, чтобы освободить защёлки, удерживающие её на задней панели.

Откройте телефон, откидывая дисплей вверх с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей от узла телефона — несколько хрупких шлейфов всё ещё соединяют его с платой.

Подпереть дисплей чем‑то, чтобы он оставался приподнятым, пока вы работаете с телефоном.

Удалите четыре винта с кронштейна нижнего шлейфа дисплея:

Два винта длиной 1.2 мм

Два винта длиной 2.8 мм

В течение всего руководства тщательно учитывайте винты, чтобы при сборке каждый возвращался на своё место. Установка винта не в то отверстие может повредить устройство навсегда.

Используйте пинцет, чтобы аккуратно снять кронштейн нижнего шлейфа дисплея.

Используйте заострённый конец лопатки, чтобы отключить батарею, поддев разъём прямо вверх из его гнезда.

Шлейфы дисплея и дигитайзера расположены друг над другом. Чтобы избежать повреждения, всегда начинайте с отключения верхнего шлейфа и никогда не пытайтесь отключить оба одновременно.

Используйте заострённый конец лопатки, чтобы отключить два нижних шлейфа дисплея, поддев разъёмы прямо вверх из их гнёзд.

Чтобы повторно присоединить нажимные разъёмы, нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. Если разъём хоть немного смещён, он может погнуться и получить необратимое повреждение.

Используйте отвертку Phillips, чтобы удалить три винта длиной 1.2 мм, фиксирующие кронштейн модуля фронтальных датчиков.

Используйте пинцет, чтобы аккуратно снять кронштейн модуля фронтальных датчиков.

Используйте заострённый конец лопатки, чтобы отключить модуль фронтальных датчиков, поддев разъём прямо вверх из его гнезда.

Снимите сборку дисплея.

При сборке следуйте этому руководству по нанесению клея и установке сборки дисплея.

Освободите три винта, удерживающие кронштейн динамика трубки:

Два винта Phillips длиной 2.6 мм

Один винт Phillips длиной 1.6 мм

Используйте пинцет, чтобы аккуратно снять кронштейн динамика трубки.

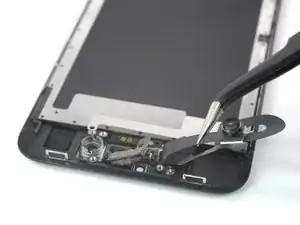

Используйте пинцет, чтобы вытащить фронтальную камеру из её гнезда и повернуть её влево, чтобы получить свободный доступ к динамику трубки.

Избегайте натяжения кабеля фронтальной камеры во время этой операции.

Ослабьте два винта, фиксирующие динамик слухового канала:

Один крестообразный винт длиной 1,8 мм

Один крестообразный винт длиной 2,3 мм

Используйте пинцет, чтобы снять динамик слухового канала.

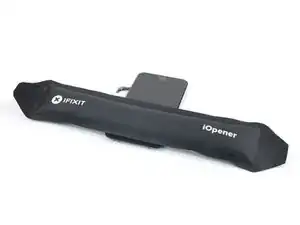

Приложите нагретый iOpener к верхнему краю экрана, чтобы размягчить клей, фиксирующий модуль фронтальной камеры и датчиков. Держите iOpener не менее 2 минут.

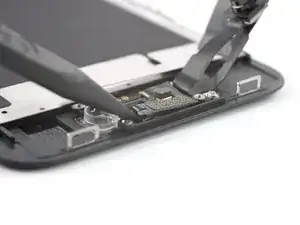

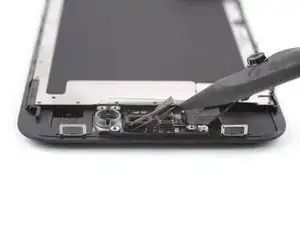

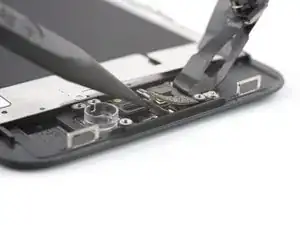

Используйте заострённый конец лопатки, чтобы аккуратно отжать датчик приближения из его углубления на передней панели.

Старайтесь вставить инструмент полностью под датчик, чтобы поддеть его. Если поддевать только по кабелю, датчик может отделиться от кабельного узла и потребовать замены. Однако это не важно, если вы всё равно заменяете весь узел датчика/кабеля.

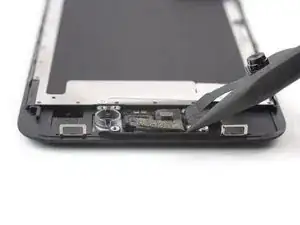

Используйте заострённый конец лопатки, чтобы аккуратно отжать датчик окружающего света из его углубления на передней панели.

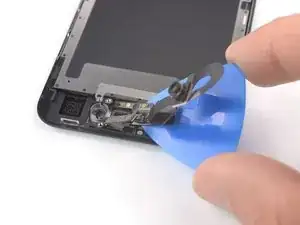

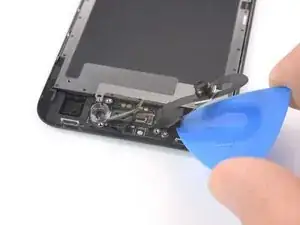

Подденьте монтажной лопаткой под кабельный узел фронтальной камеры и датчиков, чтобы отделить его от передней панели.

Если кабель трудно отделяется от передней панели, повторно приложите нагретый iOpener к верхнему краю экрана, чтобы дополнительно размягчить клей. Держите iOpener не менее одной минуты.

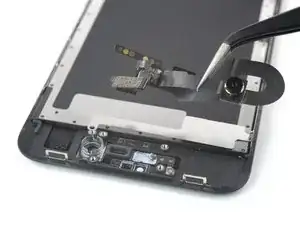

Используйте пинцет, чтобы снять кабельный узел фронтальной камеры и датчиков.
