Замена датчика отпечатков пальцев Google Pixel 2

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло лентой. Это также создаёт ровную поверхность, позволяющую присоске сцепиться.

Прикрепите присоску как можно ближе к краю телефона у кнопки регулировки громкости, избегая закруглённого края.

Присоска не создаст хорошее уплотнение на закруглённой части стекла.

Подтяните присоску с равномерным, постоянным усилием и вставьте медиатор для вскрытия между передней панелью и задним корпусом.

Не вставляйте медиатор глубже 1,5 мм, иначе вы рискуете повредить OLED-панель.

Это требует значительного усилия и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или нагрейте место с помощью iOpener, теплового пистолета или фена.

Дисплейная панель хрупкая. Если вы планируете повторно использовать дисплей, аккуратно вводите инструмент только на необходимую глубину для разделения клея. Вставка инструмента глубже может повредить OLED-панель под стеклом.

В следующих шагах в отдельных зонах требуется повышенная осторожность, чтобы не повредить телефон:

Не вставляйте медиатор более чем на 9 мм в нижний край телефона. Если медиатор заденет загнутую часть OLED-панели, это может повредить дисплей.

Делайте только очень мелкие надрезы в верхнем левом углу, сильное поддевание может повредить фронтальную камеру.

Вставка монтажного инструмента глубже 1,5 мм в боковые части устройства или на 9 мм в верхнюю и нижнюю части может необратимо повредить дисплей.

В следующих шагах используйте плоскую часть медиатора, а не угол, чтобы резать здесь. Это поможет не вставить медиатор слишком глубоко.

Просуньте медиатор вдоль правой стороны телефона, чтобы отделить клей дисплея.

Будьте особенно осторожны с боковыми рамками, их глубина составляет всего 1,5 мм.

Проведите медиатор вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана находится сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с этим компонентом, чтобы не повредить и не потерять его.

Проведите медиатор вокруг верхнего левого угла телефона и вниз по левому краю телефона.

Проведите медиатор вокруг нижнего левого угла и вдоль нижней части телефона. Держите медиатор под небольшим углом от экрана, чтобы не повредить углы OLED.

Особенно следите за тем, чтобы не вставлять медиатор более чем на 9 мм, чтобы не повредить OLED-панель.

Вставьте медиатор снова в верхний край телефона и аккуратно приподнимите дисплей.

Если дисплей не поднимается легко, осторожно подденьте ещё, чтобы отделить оставшийся клей. Клей у верхнего динамика толще, чем в других местах.

Пока не пытайтесь полностью отделить дисплей — его всё ещё соединяет хрупкий шлейф с материнской платой.

Осторожно положите дисплей на задний корпус, как показано, следя за тем, чтобы не помять и не порвать шлейф дисплея.

Удалите два винта T5 длиной 4,0 мм, фиксирующие кронштейн шлейфа дисплея.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.

Снимите кронштейн шлейфа дисплея.

Используйте наконечник лопатки, чтобы приподнять разъём шлейфа дисплея и вынуть его из гнезда на материнской плате.

Избегайте касания материнской платы кончиком лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы повторно присоединить такие защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться, что приведёт к необратимому повреждению.

Если после ремонта часть экрана не реагирует на касания, заново зафиксируйте этот разъём, убедившись, что он щёлкнул на место и в гнезде нет пыли или посторонних предметов.

При сборке, остановитесь на этом этапе и замените клей по краям дисплея.

Приложите нагретый iOpener к датчику приближения на верхнем крае срединной рамки на две минуты, чтобы смягчить его клей.

Сдвиньте остриё лопатки под кабель датчика приближения, начиная со стороны, ближайшей к фронтальной камере.

Осторожно приподнимите край кабеля датчика, пока датчик не станет перпендикулярным к среднему корпусу.

Отогните маленький кусочек ленты, закрывающий винт под разговорным динамиком. Отогните любую ленту, закрывающую другие винты.

Удалите следующие винты, фиксирующие средний корпус:

Одинадцать винтов Phillips 3,7 мм

Один винт Torx T5 4 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был вынут.

Вставьте инструмент для вскрытия в выемку в среднем корпусе рядом с кнопкой блокировки.

Подденьте средний корпус достаточно, чтобы образовалась щель между ним и корпусом телефона. Средний корпус пока нельзя полностью снять.

Поднимите средний корпус, начиная с нижнего края.

Когда средний корпус начнёт образовывать примерно 45° с остальной частью телефона, поднимите средний корпус прямо вверх и отведите от телефона.

При подъёме среднего корпуса аккуратно проведите датчик приближения через маленький канал в среднем корпусе.

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

Используйте плоский конец лопатки, чтобы отключить разъём блока зарядки.

Наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и нанесите несколько капель спирта под каждый угол аккумулятора. Дайте спирту минуту, чтобы ослабить клей аккумулятора.

В качестве альтернативы приложите нагретый iOpener к задней части телефона над аккумулятором минимум на две минуты. При необходимости повторно нагревайте и прикладывайте iOpener, пока клей аккумулятора не станет достаточно ослабленным.

Отведите в сторону кабель блока зарядки и вставьте медиатор вдоль нижнего края аккумулятора.

Прилагайте равномерное, постоянное давление, чтобы медленно поддеть аккумулятор и вынуть его из телефона.

Подденьте только из центра аккумулятора, чтобы не повредить тонкие ленточные кабели под обеими сторонами аккумулятора.

Старайтесь не деформировать аккумулятор в процессе. Мягкие литий‑ионные аккумуляторы могут протекать, воспламеняться или даже взрываться при повреждении. Не применяйте чрезмерную силу и не подденьте аккумулятор металлическими инструментами.

Если возникают трудности, нанесите ещё немного спирта под аккумулятор и попробуйте снова.

Удалите аккумулятор.

Не используйте снова аккумулятор после его извлечения, так как это представляет потенциальную опасность. Замените его на новый аккумулятор.

Для установки нового аккумулятора:

Используйте лопатка, чтобы соскрести любые оставшиеся куски клея с телефона, и очистите поверхности изопропиловым спиртом и безворсовой тканью.

Закрепите новый аккумулятор с помощью предварительно вырезанного клея или двусторонней клеящей ленты. Чтобы правильно его разместить, наносите новый клей внутрь телефона, а не прямо на аккумулятор. Клей не должен касаться никаких кабелей под аккумулятором.

Плотно прижмите аккумулятор на место в течение 20–30 секунд.

Используйте плоский конец лопатки, чтобы отключить разъём блока зарядки от материнской платы.

Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне телефона и нажмите, пока лоток SIM-карты не выскочит.

Удалите лоток SIM-карты.

Удалите два винта PH00 2,5 мм.

Отключите два разъёма на нижнем крае материнской платы.

Подденьте материнскую плату с помощью пластикового инструмента для вскрытия.

Удалите материнскую плату.

Переверните материнскую плату.

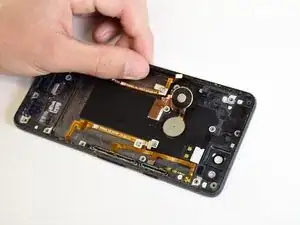

Отключите кабель датчика отпечатка пальца.

Материнская плата теперь полностью отсоединена от телефона.

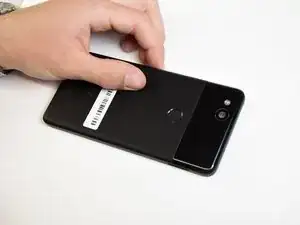

Переверните устройство так, чтобы сторона с дисплеем была обращена к полу.

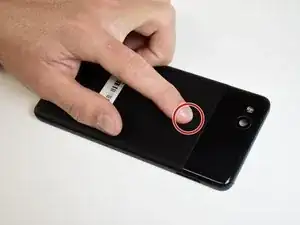

С помощью руки нажмите датчик отпечатка пальца вниз, в сторону внутренней части телефона.

Снова переверните устройство так, чтобы сторона с дисплеем была обращена вверх.

Удалите датчик отпечатка пальца.
