Замена передней камеры Google Pixel 2

Если стекло дисплея треснуло, заклейте стекло лентой, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте. Это также создаст гладкую поверхность, позволяющую присоске сцепиться.

Прикрепите присоску как можно ближе к стороне с кнопкой регулировки громкости, избегая изогнутого края.

Присоска не сможет хорошо закрепиться на изогнутой части стекла.

Потяните присоску вверх с равномерным, постоянным усилием и вставьте медиатор между передней панелью и задним корпусом.

Не вставляйте медиатор глубже 1,5 мм — вы рискуете повредить OLED-панель.

Это требует значительной силы и терпения. Если возникают трудности, раскачивайте присоску и экран, чтобы ослабить клей, или примените тепло с помощью разогретого iOpener, теплового фена или фена для волос.

Дисплейная панель хрупкая. Если вы планируете повторно использовать дисплей, заботьтесь о том, чтобы вставлять инструмент только настолько, насколько необходимо для разъединения клея. Более глубокое вставление может повредить OLED-панель под стеклом.

На следующих шагах требуются дополнительные меры предосторожности в определённых местах, чтобы избежать повреждения телефона:

Не вставляйте медиатор более чем на 9 мм в нижний край телефона. Если медиатор коснётся сложенной части OLED-панели, это может повредить дисплей.

В верхнем левом углу делайте только очень неглубокие надрезы — глубокое поддевание может повредить фронтальную камеру.

Вставка монтажного инструмента глубже 1,5 мм по бокам устройства или на 9 мм в верхнюю и нижнюю части может навсегда повредить дисплей.

На следующих шагах используйте плоскую сторону медиатора, а не угол, чтобы разрезать здесь. Это поможет избежать слишком глубокого вставления.

Пролезьте медиатором по правой стороне телефона, чтобы отрезать клей дисплея.

Будьте особенно осторожны с боковыми рамками, их толщина всего 1,5 мм.

Протяните медиатор вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана находится сетка, закрывающая слуховой динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с этой деталью, чтобы не повредить и не потерять её.

Протяните медиатор вокруг верхнего левого угла телефона и вниз по левой стороне корпуса.

Протяните медиатор вокруг нижнего левого угла и вдоль нижней части телефона. Держите медиатор под небольшим углом от экрана, чтобы не повредить углы OLED.

Будьте особенно аккуратны, не вставляйте медиатор более чем на 9 мм, чтобы не повредить OLED-панель.

Вставьте медиатор снова в верхний край телефона и аккуратно приподнимите дисплей.

Если дисплей не поднимается легко, выполните дополнительные поддевания, чтобы разъединить оставшийся клей. Клей возле верхнего динамика толще, чем в других местах.

Пока не пытайтесь полностью отделить дисплей — он всё ещё подключён гибким кабелем к плате.

Аккуратно уложите дисплей на задний корпус, как показано, следя за тем, чтобы не согнуть и не порвать гибкий кабель дисплея.

Удалите два винта T5 Torx длиной 4,0 мм, фиксирующие кронштейн кабеля дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Снимите кронштейн кабеля дисплея.

С помощью острия лопатки (спаджера) подденьте разъём кабеля дисплея вверх и выньте его из гнезда на плате.

Избегайте касания материнской платы остриём лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы снова подключить подобные защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём установлен со смещением, контакты могут погнуться, что приведёт к необратимому повреждению.

Если после ремонта какая-либо часть экрана не реагирует на прикосновения, переподсоедините этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Во время сборки остановитесь на этом этапе и замените клей по краям дисплея.

Приложите разогретый iOpener к датчику приближения на верхнем крае средней рамки на две минуты, чтобы размягчить его клей.

Подденьте острием лопатки кабель датчика приближения, начиная со стороны, ближайшей к фронтальной камере.

Осторожно приподнимите край кабеля датчика до тех пор, пока датчик не окажется перпендикулярно среднему каркасу.

Оторвите небольшой кусочек ленты, закрывающий винт под разговорным динамиком. Оторвите любую ленту, закрывающую другие винты.

Снимите следующие винты, фиксирующие средний каркас:

Одиннадцать винтов Phillips 3,7 мм

Один винт Torx T5 4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Вставьте инструмент для вскрытия в выемку в среднем каркасе рядом с кнопкой удержания.

Подденьте средний каркас достаточно, чтобы образовался зазор между ним и корпусом телефона. Средний каркас пока нельзя полностью снять.

Поднимите средний каркас, начиная с нижнего края.

Когда средний каркас начнёт образовывать угол примерно 45° с остальной частью телефона, поднимите каркас прямо вверх и отведите от телефона.

При подъёме направляйте датчик приближения через небольшой паз в среднем каркасе.

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

Используйте плоский конец лопатки, чтобы отключить разъём блока зарядки.

Наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и капните несколько капель спирта под каждый угол аккумулятора. Дайте спирту минуту подействовать, чтобы ослабить клей аккумулятора.

В качестве альтернативы приложите разогретый iOpener к задней панели телефона над аккумулятором как минимум на две минуты. При необходимости повторно разогревайте и прикладывайте iOpener, пока клей аккумулятора не ослабнет достаточно.

Отведите кабель блока зарядки в сторону и вставьте пластиковую лопатку вдоль нижнего края аккумулятора.

Прикладывайте равномерное, постоянное усилие, чтобы медленно поддеть аккумулятор и вынуть его из телефона.

Подденьте только из центра аккумулятора, чтобы не повредить тонкие ленточные кабели под каждой стороной аккумулятора.

Старайтесь не деформировать аккумулятор в процессе. Мягкие литий-ионные аккумуляторы могут протекать, воспламеняться или даже взрываться при повреждении. Не прилагайте чрезмерную силу и не подденьте аккумулятор металлическими инструментами.

Если возникают трудности, нанесите ещё немного спирта под аккумулятор и попробуйте снова.

Удалите аккумулятор.

Не используйте аккумулятор повторно после его извлечения, это представляет опасность. Замените его новым аккумулятором.

Для установки нового аккумулятора:

Используйте лопатку, чтобы соскрести оставшийся клей с корпуса телефона, и очистите места склеивания изопропиловым спиртом и безворсовой тканью.

Закрепите новый аккумулятор с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно его расположить, нанесите новый клей в корпус телефона, а не непосредственно на аккумулятор. Клей не должен касаться кабелей под аккумулятором.

Плотно прижмите аккумулятор на 20–30 секунд.

Используйте плоский конец лопатки, чтобы отключить разъём блока зарядки от материнской платы.

Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне телефона и нажмите, пока лоток для SIM-карты не выйдет.

Извлеките лоток для SIM-карты.

Снимите два винта PH00 2,5 мм.

Отключите два разъёма на нижнем крае материнской платы.

Подденьте материнскую плату пластиковым инструментом для вскрытия.

Снимите материнскую плату.

Переверните материнскую плату.

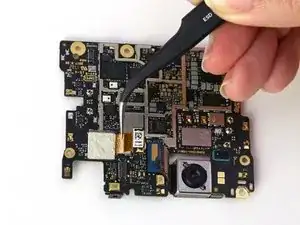

Отключите кабель датчика отпечатка пальца.

Материнская плата теперь полностью отсоединена от телефона.

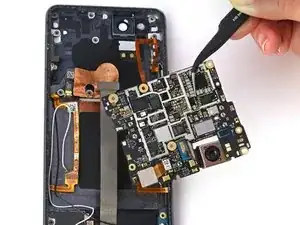

Удалите материнскую плату, аккуратно вытащив её из устройства.

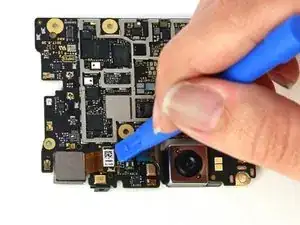

Используйте пластиковый инструмент для вскрытия, чтобы отключить защёлкивающийся разъём фронтальной камеры.

Снимите фронтальную камеру с устройства.
