Замена основной камеры (задней) Google Pixel 2

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло лентой. Это также создаёт гладкую поверхность, позволяющую присоске надёжно сцепиться.

Прикрепите присоску как можно ближе к краю телефона со стороны кнопки регулировки громкости, избегая изогнутого края.

Присоска не будет хорошо герметизироваться на изогнутой части стекла.

Направляйте присоску вверх с равномерным сильным нажимом и вставьте лопатку между передней панелью и задним корпусом.

Не вставляйте лопатку глубже 1,5 мм, иначе вы рискуете повредить OLED-панель.

Это требует значительной силы и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените тепло с помощью iOpener, теплового фена или фена для волос.

Панель дисплея хрупкая. Если вы планируете повторно использовать дисплей, аккуратно вводите инструмент только настолько, насколько это необходимо для разделения клея. Глубокое введение инструмента может повредить OLED-панель под стеклом.

На следующих шагах требуется особая осторожность в некоторых зонах, чтобы избежать повреждения телефона:

Не вставляйте лопатку более чем на 9 мм в нижний край телефона. Если лопатка коснётся сложенной части OLED-панели, это может повредить дисплей.

Делайте только очень мелкие надрезы в верхнем левом углу; глубокое поддевание может повредить фронтальную камеру.

Вставка инструмента глубже 1,5 мм в стороны устройства или глубже 9 мм в верхнюю и нижнюю части может навсегда повредить дисплей.

На следующих шагах используйте плоскую часть лопатки, а не её угол, чтобы резать здесь. Это поможет не вставить лопатку слишком глубоко.

Проведите лопатку вверх по правой стороне телефона, чтобы отделить клей дисплея.

Будьте особенно осторожны с боковыми рамками, их глубина всего 1,5 мм.

Проведите лопатку вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана есть сетка, прикрывающая слуховой динамик. Если у вас нет запасной сетки, постарайтесь не повредить и не потерять этот компонент.

Проведите лопатку вокруг верхнего левого угла телефона и вдоль левой стороны телефона.

Проведите лопатку вокруг нижнего левого угла и вдоль нижней части телефона. Держите лопатку под небольшим углом от экрана, чтобы избежать повреждения углов OLED.

Будьте особенно осторожны, не вставляйте лопатку глубже 9 мм, чтобы не повредить OLED-панель.

Вставьте лопатку снова в верхний край телефона и аккуратно приподнимите дисплей.

Если дисплей не поднимается легко, выполните дополнительные поддевания, чтобы отделить оставшийся клей. Клей возле верхнего динамика толще, чем в других местах.

Не пытайтесь полностью отделить дисплей пока что, так как он всё ещё подключён к материнской плате хрупким шлейфом.

Осторожно положите дисплей сверху на задний корпус, как показано, следя, чтобы не перегнуть и не порвать шлейф дисплея.

Удалите два винта T5 Torx длиной 4,0 мм, фиксирующие кронштейн шлейфа дисплея.

В процессе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Снимите кронштейн шлейфа дисплея.

Используйте острый конец лопатки, чтобы приподнять разъём шлейфа дисплея и вынуть его из гнезда на материнской плате.

Избегайте касания материнской платы кончиком лопатки. Компоненты вокруг разъёма хрупкие.

Чтобы повторно подключить такие зажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Если после ремонта часть экрана не реагирует на прикосновения, установите этот разъём заново, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или другого препятствия.

При повторной сборке сделайте паузу здесь и замените клей по краям дисплея.

Приложите нагретый iOpener к датчику приближения на верхнем крае средней рамки в течение двух минут, чтобы размягчить его клей.

Подденьте остриём лопатки кабель сенсора приближения, начиная со стороны, ближайшей к фронтальной камере.

Аккуратно приподнимите край кабеля сенсора, пока сенсор не станет перпендикулярным среднему каркасу.

Отогните небольшой кусочек ленты, закрывающий винт под динамиком для разговоров. Отогните любую ленту, закрывающую другие винты.

Удалите следующие винты, фиксирующие средний каркас:

Одиннадцать крестообразных винтов PH 3,7 мм

Один винт Torx T5 4 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Вставьте инструмент для вскрытия в вырез в среднем каркасе рядом с кнопкой удержания.

Подденьте средний каркас так, чтобы образовалась щель между ним и корпусом телефона. Средний каркас пока нельзя полностью снять.

Поднимите средний каркас, начиная с нижнего края.

Когда средний каркас начнёт образовывать угол примерно 45° с остальной частью телефона, поднимите его прямо вверх и отведите от телефона.

Поднимая средний каркас, аккуратно проведите сенсор приближения через небольшой прорез в среднем каркасе.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Используйте плоский конец лопатки, чтобы отсоединить разъём блока зарядки от материнской платы.

Вставьте скрепку или инструмент для извлечения SIM-карты в небольшое отверстие на левой стороне телефона и нажмите, пока лоток для SIM-карты не выйдет.

Извлеките лоток для SIM-карты.

Удалите два винта PH00 длиной 2,5 мм.

Отсоедините два разъёма на нижнем крае материнской платы.

Подденьте материнскую плату пластиковой монтажной лопаткой.

Удалите материнскую плату.

Переверните материнскую плату.

Отсоедините кабель датчика отпечатка пальца.

Материнская плата теперь полностью отделена от телефона.

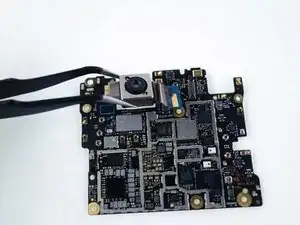

Используйте остроконечный конец лопатки, чтобы приподнять и отсоединить защёлкивающийся разъём задней камеры.

Снимите заднюю камеру с материнской платы.

Если у вашего нового модуля камеры есть пластиковая прокладка, обязательно удалите её перед установкой модуля.

Перед установкой модуля камеры убедитесь, что поверхность объектива не содержит пятен и пыли.
