Замена кнопок питания и регулировки громкости Google Pixel 2

Если стекло дисплея треснуло, приклейте его лентой, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта. Это также делает поверхность ровной и позволяет присоске лучше держаться.

Наденьте присоску как можно ближе к краю, где находится кнопка громкости, избегая при этом изогнутого края.

Присоска не обеспечивает надежного уплотнения на изогнутой части стекла.

Поднимайте присоску с равномерным, сильным давлением и вставьте лезвие для поддевания между передней панелью и задним корпусом.

Не вставляйте лезвие глубже 1.5 мм, иначе вы рискуете повредить OLED-панель.

Это требует значительного усилия и терпения. Если возникают трудности, покачайте присоску и экран, чтобы ослабить клей, или примените нагрев с помощью iOpener, фенa для термоусадки или обычного фена для волос.

Панель дисплея хрупкая. Если вы планируете повторно использовать дисплей, вставляйте инструмент только на минимальную необходимую глубину для отделения клея. Глубже вставленный инструмент может повредить OLED-панель под стеклом.

В следующих шагах требуется особенно аккуратное обращение в определённых местах, чтобы не повредить телефон:

Не вставляйте лезвие более чем на 9 мм в нижний край телефона. Если лезвие коснётся сложенной части OLED-панели, это может повредить дисплей.

Верхний левый угол обрабатывайте очень мелкими надрезами, глубокое поддевание может повредить фронтальную камеру.

Вставка инструмента глубже 1.5 мм в боковые части устройства или глубже 9 мм в верхнюю и нижнюю части может необратимо повредить дисплей.

В следующих шагах используйте плоскую часть лезвия, а не угол, чтобы разрезать клей. Это поможет избежать слишком глубокого проникновения лезвия.

Проведите лезвием вверх по правой стороне телефона, чтобы отделить клей дисплея.

Будьте особенно осторожны с боковыми рамками, их толщина всего 1.5 мм.

Проведите лезвие вокруг верхнего правого угла и вдоль верхнего края телефона.

На верхнем крае экрана есть сетка, закрывающая слуховой динамик. Если у вас нет запасной сетки, не повредите и не потеряйте этот элемент.

Проведите лезвием вокруг верхнего левого угла телефона и вниз по левому краю.

Проведите лезвием вокруг нижнего левого угла и вдоль нижней части телефона. Держите лезвие под небольшим углом от экрана, чтобы не повредить углы OLED.

Не вставляйте лезвие более чем на 9 мм, чтобы не повредить OLED-панель.

Вставьте лезвие снова в верхний край телефона и осторожно подденьте дисплей.

Если дисплей не поднимается легко, выполните дополнительные поддевания, чтобы отделить последние участки клея. Клей рядом с верхним динамиком толще, чем в других местах.

Пока не отделяйте дисплей полностью — его всё ещё удерживает хрупкий гибкий кабель, соединяющийся с материнской платой.

Осторожно уложите дисплей на задний корпус, как показано, следя за тем, чтобы не смять и не порвать гибкий кабель дисплея.

Удалите два винта T5 Torx длиной 4,0 мм, фиксирующие держатель кабеля дисплея.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Снимите держатель кабеля дисплея.

Используйте острый конец лопатки, чтобы приподнять разъём кабеля дисплея и вынуть его из гнезда на материнской плате.

Не касайтесь материнской платы кончиком лопатки. Компоненты вокруг гнезда хрупкие.

Чтобы повторно подключить подобные нажимные разъёмы, аккуратно совместите и нажмите на одну сторону, пока она не щёлкнет, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контактов штырьки могут согнуться и получат необратимые повреждения.

Если после ремонта какая-либо часть экрана не реагирует на прикосновения, переустановите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

При обратной сборке сделайте паузу на этом этапе и замените клей по краям дисплея.

Прикладывайте разогретый iOpener к датчику приближения на верхнем крае средней рамки в течение двух минут, чтобы размягчить его клей.

Просуньте острый край лопатки под кабель датчика приближения, начиная со стороны, ближе к фронтальной камере.

Аккуратно приподнимите край кабеля датчика, пока датчик не окажется перпендикулярно средней рамке.

Отогните маленький кусочек ленты, закрывающий винт под динамиком разговорного громкоговорителя. Отогните также любую ленту, закрывающую другие винты.

Удалите следующие винты, фиксирующие среднюю рамку:

Одиннадцать крестовых винтов Phillips 3,7 мм

Один винт Torx T5 4 мм

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается ровно на то же место, откуда был вынут.

Вставьте инструмент для открытия в выемку в средней рамке рядом с кнопкой блокировки.

Подденьте среднюю рамку вверх, чтобы создать зазор между ней и корпусом телефона. Средняя рамка пока не может быть полностью снята.

Поднимите среднюю рамку, начиная с нижнего края.

Когда средняя рамка начнёт образовывать примерно угол 45° с остальной частью телефона, поднимите её вертикально вверх и отведите от телефона.

При подъёме направляйте датчик приближения через маленький паз в средней рамке.

С помощью плоского конца лопатки отключите разъём батареи.

С помощью плоского конца лопатки отключите разъём платы зарядного узла.

Наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и нанесите несколько капель под каждый угол батареи. Дайте спирту минуту, чтобы ослабить клей батареи.

В качестве альтернативы приложите разогретый iOpener к задней части телефона над батареей как минимум на две минуты. При необходимости повторно нагревайте и прикладывайте iOpener, пока клей батареи не ослабнет достаточно.

Отведите в сторону кабель зарядного узла и вставьте медиатор для вскрытия вдоль нижнего края батареи.

Прикладывайте равномерное, постоянное давление, чтобы медленно поддеть батарею и вынуть её из телефона.

Поддёргивайте только от центра батареи, чтобы не повредить хрупкие ленточные кабели под каждой стороной батареи.

Старайтесь не деформировать батарею в процессе. Мягкие литий-ионные батареи могут протекать, воспламеняться или даже взрываться при повреждении. Не применяйте чрезмерную силу и не поддевайте батарею металлическими инструментами.

Если возникают сложности, нанесите ещё немного спирта под батарею и повторите попытку.

Удалите батарею.

Не используйте батарею повторно после её извлечения, это представляет опасность. Замените её на новую.

Чтобы установить новую батарею:

С помощью лопатки соскребите остатки клея с телефона и очистите приклеенные поверхности изопропиловым спиртом и безворсовой тканью.

Зафиксируйте новую батарею с помощью заранее вырезанного клея или двусторонней клейкой ленты. Для правильного позиционирования наносите клей в корпус телефона, а не непосредственно на батарею. Клей не должен касаться кабелей под батареей.

Плотно прижмите батарею на 20–30 секунд.

С помощью плоского конца лопатки отключите разъём платы зарядного узла от материнской платы.

Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне телефона и нажмите, пока лоток SIM не выскочит.

Удалите лоток SIM-карты.

Удалите два винта PH00 2,5 мм.

Отключите два разъёма на нижнем крае материнской платы.

Подденьте материнскую плату пластиковым инструментом для вскрытия.

Удалите материнскую плату.

Переверните материнскую плату.

Отключите кабель датчика отпечатка пальца.

Материнская плата теперь полностью отделена от телефона.

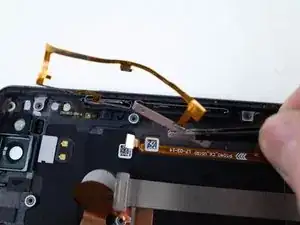

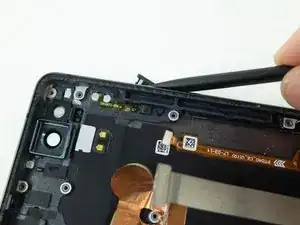

Используйте острый конец лопатки, чтобы аккуратно приподнять ленточный кабель кнопок от телефона.

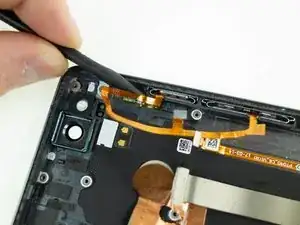

С помощью плоского конца лопатки подденьте фиксирующую скобу кнопки питания.

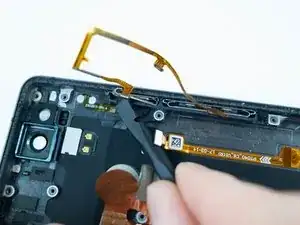

Повторите для фиксирующей скобы кнопок громкости.

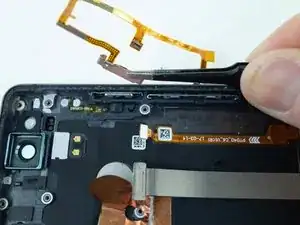

Вытащите обе кнопки, удерживая металлическую фиксирующую скобу пинцетом с тупыми концами.

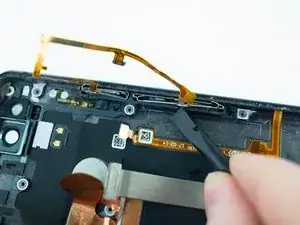

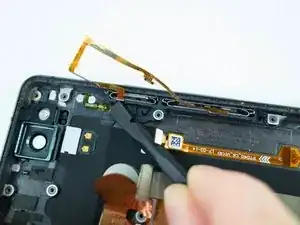

Отсоедините ленточный кабель кнопки от телефона.

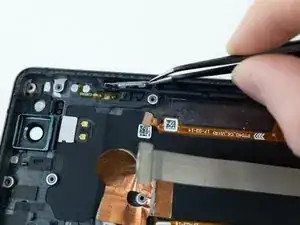

Удалите оставшиеся половинки кнопок пинцетом.

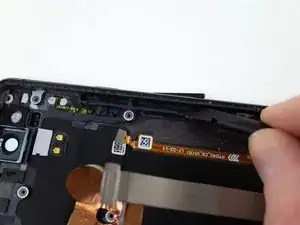

Выдавите наружные кнопки питания и регулировки громкости из корпуса лопаткой.
