Устранение зависания iPhone X на логотипе Apple/ошибка iTunes 4014

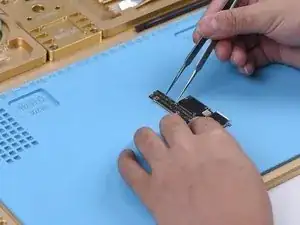

Сначала проведите внешнюю визуальную проверку материнской платы. Материнская плата не деформирована и не имеет следов воздействия воды.

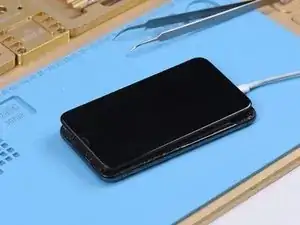

Установим материнскую плату и проверим. Телефон не включается.

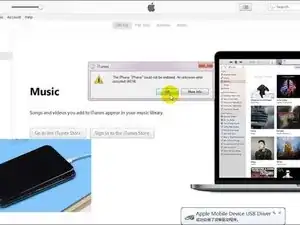

Подключите телефон к компьютеру и восстановите через iTunes. Появляется ошибка 4014.

Судя по кодам ошибок iTunes и их анализу, неисправность может быть вызвана повреждением NAND‑памяти или неисправностью цепей, относящихся к NAND. Начнём с измерения питания NAND. Подключите разъём батареи к источнику постоянного тока. Включите питание материнской платы при помощи пинцета.

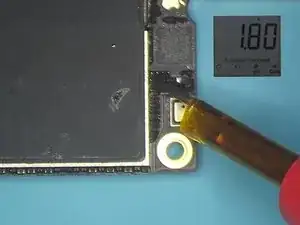

Выполните измерение напряжений питания NAND. Измеренные значения (0.9 В, 1.8 В и 3.0 В) в норме.

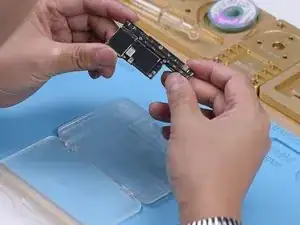

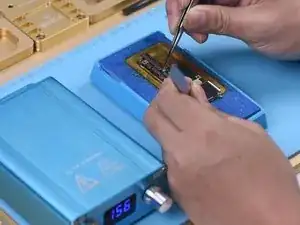

Заменим NAND‑чип на новый и посмотрим, как он будет работать. Поместите материнскую плату на специализированную нагревательную платформу. Сначала снимите поролон, накрывающий плату. Включите платформу и установите температуру 155℃.

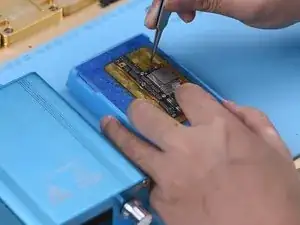

Когда температура платформы достигнет 155℃, аккуратно подденьте верхний слой пинцетом. Совет: будьте осторожны при разделении слоёв материнской платы.

Поскольку припойные шарики на плате третьего пространства остаются прежними, при последующей пайке двух слоёв можно пропустить процесс переброски шариков. Закрепите верхний слой в держателе платы. Прогрейте феном при 280℃, поток воздуха 3, чтобы оторвать наклейку. Продолжайте нагрев, чтобы удалить чёрный клей вокруг NAND.

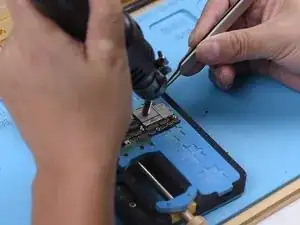

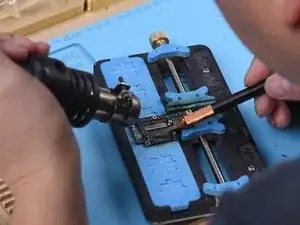

Затем нагрейте феном при 340℃, поток воздуха 5. Аккуратно подденьте NAND‑чип.

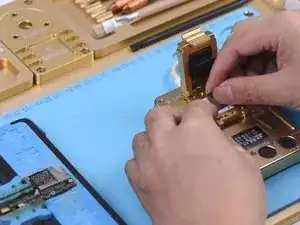

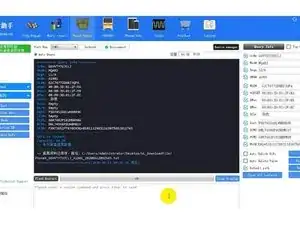

Поместите NAND‑чип на площадку программатора PCIE для ремонта. Нажмите «Backup Kernal Data», чтобы сохранить данные чипа. Эти резервные данные сохранятся на компьютере.

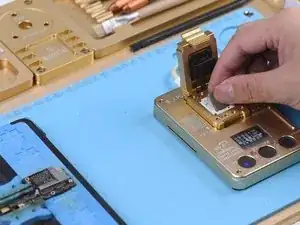

Извлеките NAND‑чип. Поместите новый NAND‑чип на площадку. Нажмите «Write Kernal Data». Выберите сохранённый на компьютере файл данных. Программа запишет резервные данные на новый чип.

По завершении нажмите «Query Info». На интерфейсе отобразятся основные сведения о новом чипе. После этого извлеките новый NAND‑чип. Теперь нужно сделать переброску припойных шариков (reballe). Установите трафарет для BGA в положение. Равномерно нанесите пасту с точкой плавления средней температуры на трафарет.

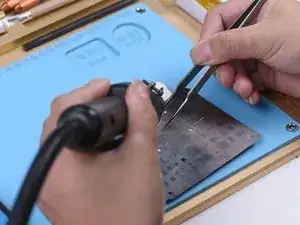

Прогрейте феном при 300℃, поток воздуха 3, чтобы все припойные шарики сформировались полностью. После завершения подождите 1 минуту.

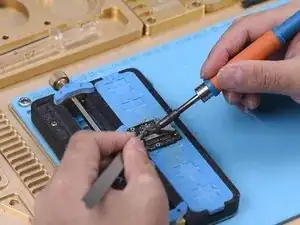

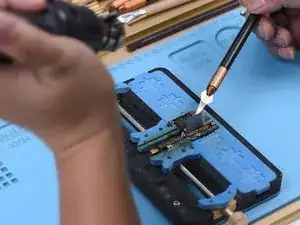

Затем отделите NAND‑чип от трафарета. Прогрейте снова, чтобы убедиться в образовании шариков припоя. Переходим к пайке NAND. Перед пайкой нанесите немного пасты средней температуры на контактные площадки при помощи паяльника на 365℃.

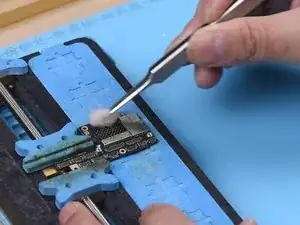

После этого очистите контактные площадки. Тщательно очистите с помощью оплётки для припоя и промойте очистителем для плат.

Продолжайте прогрев феном при 300℃, поток воздуха 3. Удалите остатки чёрного клея с контактных площадок. Теперь можно нанести флюс‑пасту на контактные площадки.

Установите новый NAND‑чип в нужное положение. Припаяйте феном при 330℃, поток воздуха 4.

Далее нужно спаять два слоя вместе. Перед пайкой снимите теплоизоляционный клей на нижнем слое. Затем нанесите флюс‑пасту на плату третьего пространства. Установите верхний слой на место. Включите нагревательную платформу. Когда температура платформы достигнет 155℃, продолжайте нагрев ещё 1 минуту.

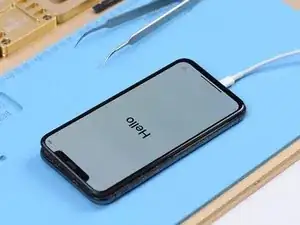

Выключите платформу. Дождитесь остывания материнской платы 5 минут. Теперь можно собрать телефон и протестировать. Подключите телефон к компьютеру. Восстановите телефон через iTunes. Телефон успешно восстанавливается. После завершения телефон включается нормально. Здесь видно серийный номер и IMEI.

Поскольку материнская плата заблокирована iCloud, активацию может выполнить только её владелец.
