Ремонт аккумулятора iPhone X с быстрым разрядом
Шаг 1

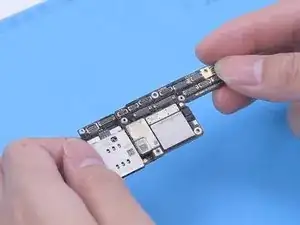

Аккумулятор iPhone X быстро разряжается, при этом наблюдается перегрев.

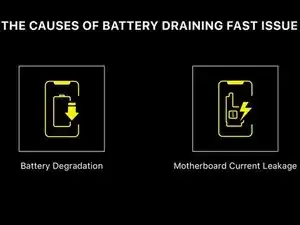

Быстрый разряд аккумулятора обычно вызван деградацией аккумулятора или утечкой тока на плате.
После замены аккумулятора разряд всё ещё происходит быстро. Это позволяет предположить, что проблема вызвана утечкой тока на плате.
Шаг 2

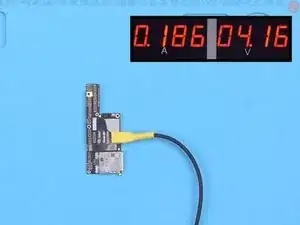

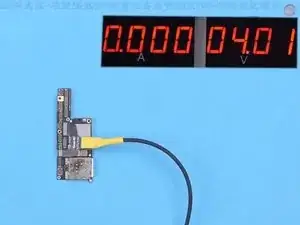

Далее проверяем ток, запитывая плату постоянным источником питания. На плате зафиксирована утечка тока 186 мА.
Шаг 3


Если при подаче питания плата показывает утечку тока, мы можем измерить следующие цепи питания, чтобы найти неисправный компонент.
Шаг 4

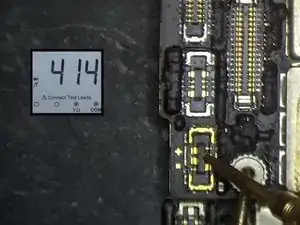

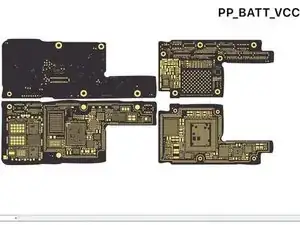

В первую очередь измеряем PP_BATT_VCC. Значение сопротивления в норме.

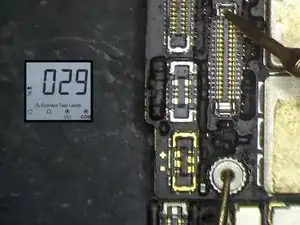

Затем измеряем PP_VDD_Main. Значение сопротивления 29, что относительно мало. Это указывает на повреждённый компонент в цепи PP_VDD_Main. Поскольку ток небольшой, при обнаружении по флюсу найти неисправную часть не удаётся. Поэтому необходимо использовать тепловизор для поиска неисправного компонента.
Шаг 5

Запитайте PP_VDD_Main на плате. Отклика по температуре нет. Неисправный компонент не находится на верхнем слое платы.

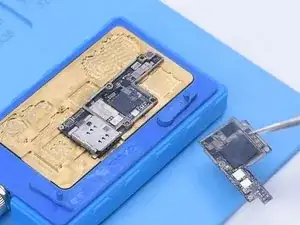

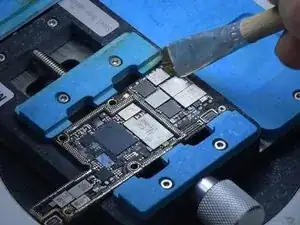

Далее разделяем плату для дальнейшего тестирования. Поместите плату на нагревательную платформу для разогрева. Когда температура достигнет 165 °C, отделите логическую плату от сигнальной платы.
Шаг 6

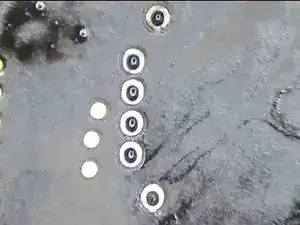

После остывания платы сначала измеряем PP_VDD_Main на логической плате. Значение сопротивления в норме.
Затем измеряем PP_VDD_Main на сигнальной плате. Значение сопротивления ненормальное. Следовательно, можно подтвердить, что неисправный компонент находится на сигнальной плате.
Шаг 7

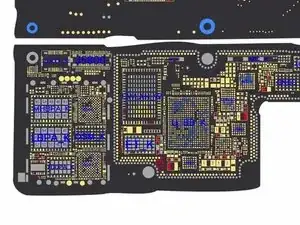

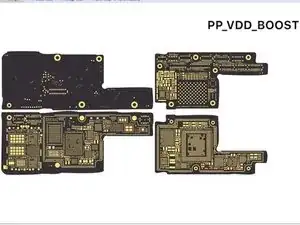

Откройте битмап, чтобы подтвердить позицию PP_VDD_Main. Продолжайте проверять сигнальную плату тепловизором. Очевидного изменения температуры всё ещё нет. По битмапу видно, что PP_VDD_Main также расположен под разъёмом для карты.
Шаг 8

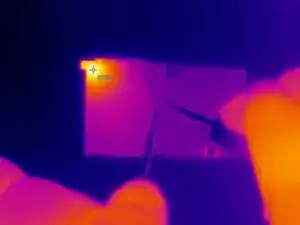

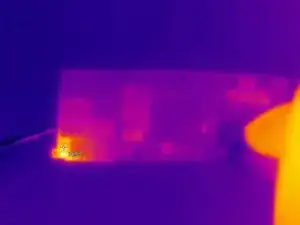

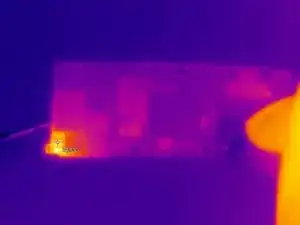

Неисправный компонент, вероятно, скрыт под разъёмом для карты. Затем проверяем заднюю сторону сигнальной платы тепловизором. Температура в верхнем левом углу разъёма для карты значительно повысилась. Можно подтвердить, что неисправный компонент находится в области разъёма для карты.
Далее необходимо снять разъём для карты. Нанесите немного пасты-флюса на контакты разъёма. Чтобы защитить пластиковую часть разъёма, нанесите немного низкотемпературной паяльной пасты, чтобы нейтрализовать температуру контактов.
Шаг 9

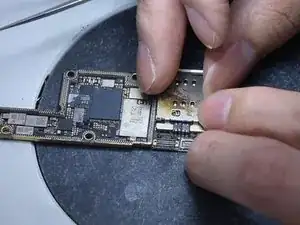

Далее используйте спиральный горячий воздух с температурой 340 °C, чтобы прогреть разъём для карты. Пытайтесь поддеть разъём лопаткой, пока прогреваете. Когда разъём ослабнет, снимите его.
Продолжайте проверять область разъёма тепловизором. Температура в этой области заметно изменилась. По битмапу видно, что нагревается GSM. Следовательно, требуется заменить GSM.
Шаг 10

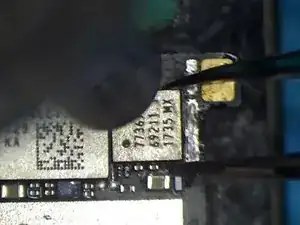

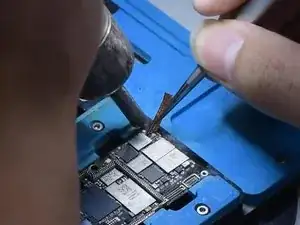

Нанесите немного пасты-флюса. Снимите GSM вертикальным горячим воздухом при 340 °C. Нанесите немного пасты-флюса и паяльную пасту средней температуры на контакты. Это снизит температуру контактов.
Шаг 11

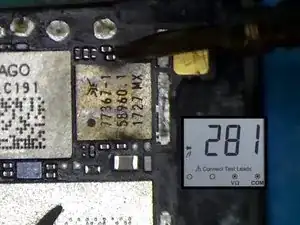

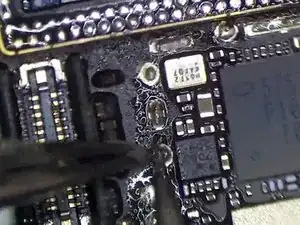

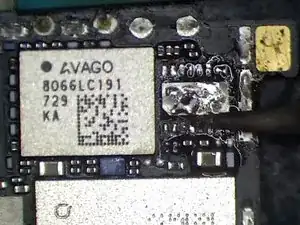

Очистите контакты с помощью горячего воздуха и оплетки для припоя. Затем очистите контакты средством для печатных плат. Измерьте значение сопротивления PP_VDD_Main.
Значение сопротивления вернулось в норму.
Шаг 12

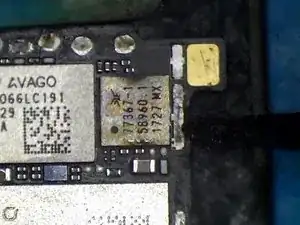

Затем устанавливаем заведомо исправный GSM. Нанесите немного пасты-флюса. Установите GSM на место. Припаяйте вертикальным горячим воздухом при 320 °C.

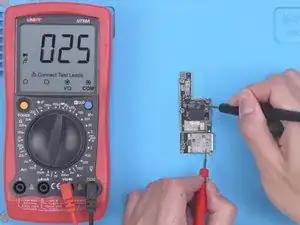

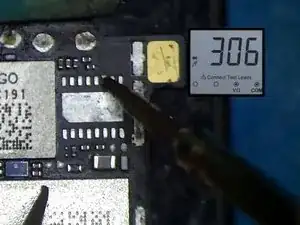

После пайки снова измерьте мультиметром. Значение сопротивления в норме.
Шаг 13


Продолжайте наносить низкотемпературную паяльную пасту на контакты разъёма для карты.

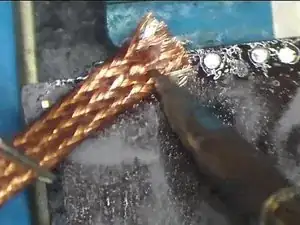

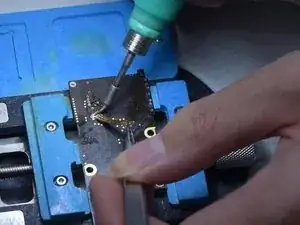

Очистите контакты горячим воздухом и оплеткой для припоя. Затем очистите задние контакты паяльником и оплеткой для припоя.
Шаг 14


Далее очистите средством для печатных плат. Видно, что выводы чистые.
Затем устанавливаем разъём для карты. Поместите разъём на место.

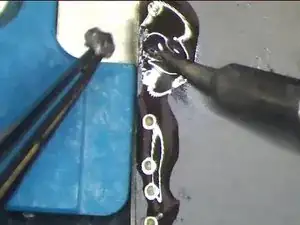

Припаяйте задние контакты паяльником, чтобы зафиксировать разъём. Разровняйте избыточный оловянный слой оплеткой для припоя. Пожалуйста, не удаляйте припой, таща оплетку. Очистите контакты средством для печатных плат.
Шаг 15

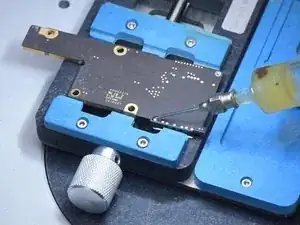

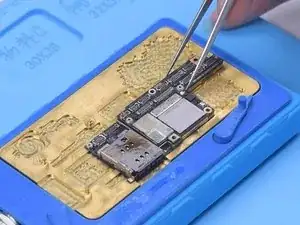

Затем мы вновь соединяем материнскую плату. Поместите сигнальную плату на нагревательную платформу, разогретую до 165 °C. Нанесите немного флюса-пасты на контактную площадку. Совместите плату логики с сигнальной платой. Когда температура достигнет 165 °C, отсоедините материнскую плату.
Для более надёжного соединения аккуратно прижмите обе стороны материнской платы пинцетом.
Затем подайте питание на материнскую плату для тестирования. Ток в норме.
Шаг 16

Подключите экран для тестирования. Пусковой ток также в норме. Проблема утечки тока устранена.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
