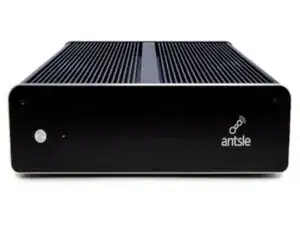

Разбор сервера Antsle One D

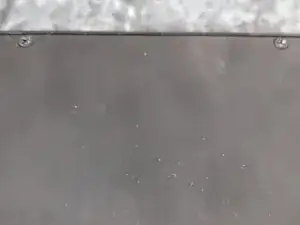

Удалите винты с передней панели.

Также есть два винта в нижней части передней панели, которые необходимо удалить.

При отрыве панели от корпуса будьте осторожны, так как пружина держит серебристую кнопку на месте. Пружина также может легко слететь с кнопки. Следите, чтобы не потерять ни тот, ни другой элемент.

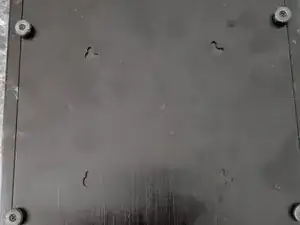

Для удаления нижней панели снимите винты, удерживающие ножки, и два винта с задней панели, и нижняя панель выдвинется.

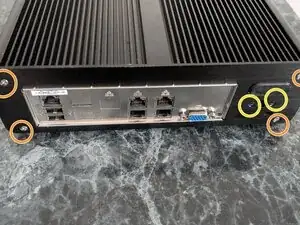

Удалите четыре винта с задней панели.

Открутите разъем для DC-входа.

После выполнения предыдущего шага и удаления этих шести винтов вы можете безопасно снять заднюю панель.

Удалите два винта, удерживающие печатную плату.

Отключите кабель питания.

Отключите кабели питания и SATA от жестких дисков.

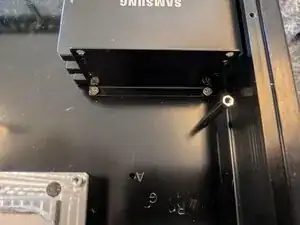

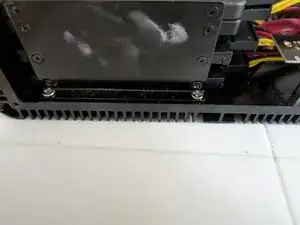

Удалите четыре винта, удерживающие жесткие диски на месте.

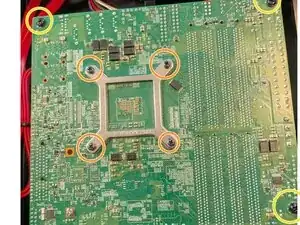

Удалите четыре внутренних винта, удерживающих процессор прижатым к радиатору (помечены оранжевым).

Удалите четыре внешних винта (помечены желтым).

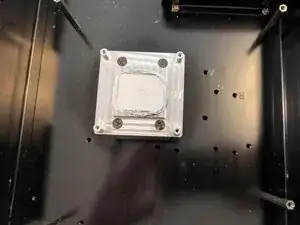

Поднимите материнскую плату. Термопаста может иметь хорошую адгезию, и может потребоваться дополнительная осторожная сила, чтобы ее оторвать.

Из коробки Antsle One D поставляется с 2 SATA жесткими дисками. Их можно отключить от SATA-портов.

Передняя панель печатной платы соединена через провод.

Разъем питания идет от DC-входа к материнской плате.

Разъем идет от материнской платы к отсеку для жестких дисков.
