Замена главной печатной платы вентиляторов SOMNOcomfort и SOMNObalance

Снимите защитную крышку. (стр. 23)

Положите устройство вверх дном на нескользящую поверхность и выкрутите шесть винтов. (стр. 23)

Снимите нижнюю часть корпуса, повернув её в сторону. Обратите внимание, что в серии SOMNOcomfort используется более короткая печатная плата, чем в серии balance. (стр. 23)

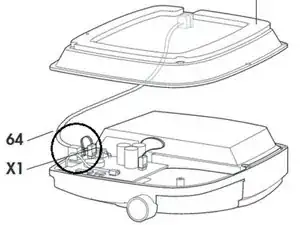

Отсоедините разъём (X1) от печатной платы.

Вытащите соединительный кабель (64) из его крепления.

Отложите нижнюю часть корпуса в сторону. (стр. 23)

Далее — как закрыть отсек и выполнить процесс в обратном порядке.

Держите нижнюю часть корпуса под углом к верхней части.

Подсоедините разъём (X1) к главной печатной плате. При этом выступ разъёма должен быть направлен в сторону защёлки. (стр. 24)

Правильно разместите главную печатную плату внутри устройства.

Прикрепите соединительный кабель (64) к его креплению (стр. 24)

Установите нижнюю часть корпуса на верхнюю часть (47). Убедитесь, что главная печатная плата (44) установлена правильно, и что соединительный кабель (64) нигде не зажат. (стр. 24)

Закрепите верхнюю часть корпуса, затянув шесть винтов. (стр. 24)

Вставьте защитную крышку. (стр. 24)

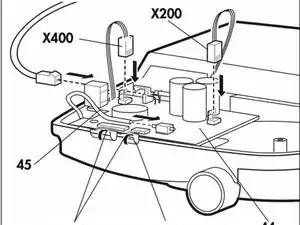

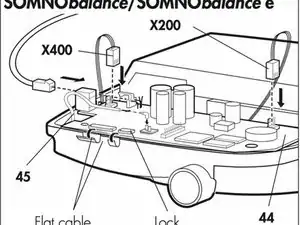

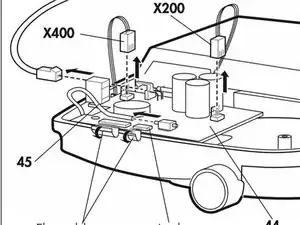

Отсоедините штекеры X200 и X400 от главной печатной платы.

Снимите плоские кабели с фольги передней панели и дисплея: для этого потяните фиксатор. После снятия фиксатора можно извлечь плоский кабель.

Снимите трубку измерения давления 45 с датчика давления или выньте трубочный адаптер из трубки измерения давления.

Снимите главную печатную плату 44.

Подсоедините трубку 45 к датчику давления новой главной печатной платы 44 или соедините трубочный адаптер трубки измерения давления с угловой втулкой на датчике давления.

Подсоедините плоские провода фольги передней панели и дисплея к главной печатной плате: – Потяните фиксатор. – Вставьте плоский кабель в разъём. – Вдавите фиксатор обратно.

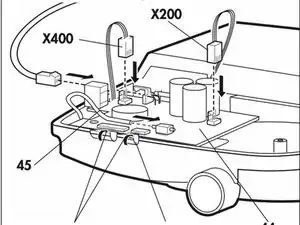

Подключите штекеры X200 и X400 к главной печатной плате.

Закройте устройство.
