Замена дисплея Weinmann VENTImotion и VENTIlogic

Медицинские устройства

Следуйте этому руководству по замене, чтобы заменить ваш дисплей. Для этого руководства вам понадобится шестигранный ключ 3 мм, а также отвертка Phillips размер 1. В этом руководстве содержится инструкция к ремонту в шаге 2 для замены блока питания. Несмотря на то что шагов не так много, важно следовать инструкциям очень внимательно, чтобы не повредить другие части устройства.

Для получения дополнительной информации о замене дисплея обратитесь к странице 39 в сервисном руководстве.

Шаг 1

Откройте устройство, следуя этим шагам:

Поместите устройство на нескользящую поверхность верхней стороной вниз.

Удалите фильтровую кассету с верхней части корпуса.

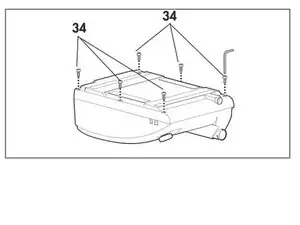

Отвинтите и удалите 6 винтов (34).

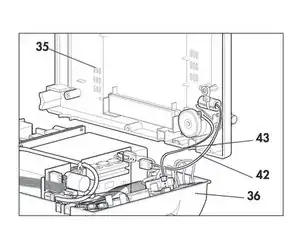

Откройте нижнюю часть корпуса (35) в сторону.

Отпустить соединительные кабели для увлажнителя (42) и сигнала тревоги (43).

Убедитесь, что вилки блока питания отключены.

Шаг 2

Удалите блок питания ('Замена блока питания').

Шаг 3

Отключите следующее:

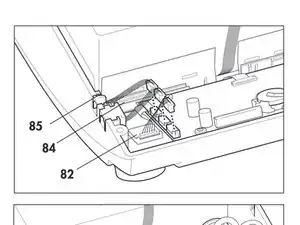

разъем энкодера (82).

разъемы интерфейсов (84) и (85) от платы управления.

Шаг 4

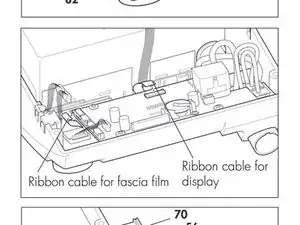

Отключите ленту дисплея и плёнку фасада.

Выдвиньте защелку, пока не почувствуете сопротивление. Затем можно вытащить ленту.

Если защелка не была открыта правильно, лента может быть повреждена при вытаскивании.

Шаг 5

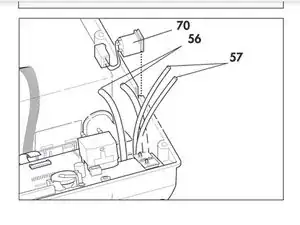

Снимите шланги измерения потока (56) с датчика потока.

Снимите шланги измерения давления (57) с датчиков давления.

Шаг 6

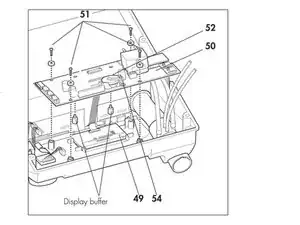

Отвинтите четыре винта (51) и снимите плату управления (50).

Шаг 7

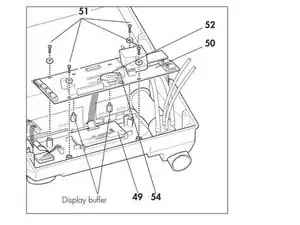

Снимите пружину (54) с платы управления и удалите батарею (52) (см. "7.9 Замена батареи на плате управления" на странице 42).

Шаг 8

Удалите дисплей

Шаг 9
