Замена датчика давления O2 VersaMed iVent 201

Отвертка, крестообразная, #1

Ключ шестигранный, 3 мм, 22 см длиной

Гаечный ключ, 7 мм

Плоскогубцы, с длинными носами

Поместите вентилятор лицом вниз на подходящую защитную поверхность. (Пенопластовые вставки из оригинальной коробки доставки iVent201 хорошо подходят для этой цели).

Отсоедините адаптер роликового стойки от нижней части устройства, удалив (4) винта с крестообразной головкой 3 мм x 8 мм и шайбы.

Используйте шестигранный ключ для удаления (2) винтов 4 мм x 30 мм и шайб с нижней задней части корпуса

Поднимите ручку вентилирующего устройства и используйте шестигранный ключ для удаления (2) винтов 4 мм x 50 мм и шайб с верхней задней части корпуса

Верните устройство в вертикальное положение и оторвите переднюю часть корпуса от задней части корпуса примерно на 10 см.

Отключите три трубки от штифтовых соединений вдоль нижней части переднего корпуса. Обязательно запомните, где они были подключены.

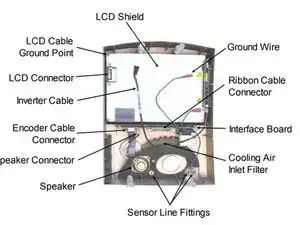

Отключите плоский кабель от печатной платы интерфейса, расположенной в середине переднего корпуса.

Отключите зеленый провод заземления и разъем от пневматического устройства (чуть выше выходного порта).

Отключите кабель инвертора от верхней части электронного модуля.

С подключенным кабелем ЖК-дисплея поместите передний корпус лицом вниз на защитную поверхность.

Лучше ориентировать передний корпус так, чтобы он был направлен к вам, перевернутый, с подключенным кабелем ЖК-дисплея справа

Отсоедините зеленый провод заземления ЖК-дисплея от экрана ЖК-дисплея, удалив (1) винт с крестообразной головкой 3 мм x 14 мм и шайбу, расположенные в углу рядом с разъемом ЖК-дисплея.

Используйте гаечный ключ для удаления (2) гайок 4 мм с места подключения ЖК-дисплея на переднем корпусе. Удалите алюминиевую скобу формы U с места подключения ЖК-дисплея и извлеките разъем и кабель ЖК-дисплея.

Удалите алюминиевую скобу формы U с места подключения ЖК-дисплея и извлеките разъем и кабель ЖК-дисплея.

Поместите передний корпус лицом вниз на защитную поверхность так, чтобы он был перевернут и находился слева от задней части корпуса.

Подключите разъем ЖК-дисплея/кабель к разъему, расположенному через экран ЖК-дисплея.

Установите алюминиевую скобу в форме U с ориентированным пенопластом вниз на выступы, торчащие из экрана ЖК-дисплея.

Накрутите (2) гайки 4 мм на выступы. Нажимая на центр скобы, затяните обе гайки.

Прикрепите зеленый провод заземления ЖК-дисплея к углу экрана ЖК-дисплея с помощью (1) винта с крестообразной головкой 3 мм x 14 мм и шайбы.

Поместите передний корпус в вертикальное положение так, чтобы он находился примерно в 10 см от заднего корпуса.

Подключите кабель инвертора к верхней части электронного модуля.

Подключите плоский кабель (из нижней части электронного модуля) к печатной плате интерфейса, расположенной в середине переднего корпуса. Убедитесь, что боковые удерживающие зажимы разъема зафиксированы на месте.

Подключите заземляющий кабель к штырьковому соединению, расположенному чуть выше выходного порта.

Подключите три (3) трубки к штифтовым соединениям, расположенным вдоль нижней части переднего корпуса. Убедитесь, что они подключены к тем же местам, откуда были удалены:

Трубка от тройника выходного порта подключена к левому штифту (когда смотреть изнутри).

Синяя трубка (или трубка с синей полосой) подключена к правому штифту.

Оставшаяся трубка подключена к последнему оставшемуся штифту.

Соберите передний и задний корпуса вместе. Ориентируйте трубки и кабели так, чтобы ничего не было перегнуто или повреждено.

Положите устройство лицом вниз на защитную поверхность.

Под весом заднего корпуса (и сборки) шов вокруг всего периметра устройства должен быть закрыт и ровным. Если это не так, значит, есть помехи со стороны трубок и/или кабелей, которые только что были подключены.

Установите (2) винта 4 мм x 30 мм и шайбы на нижней задней части корпуса.

Установите (2) винта 4 мм x 50 мм и шайбы на верхней задней части корпуса.

Прикрепите адаптер роликового стойки к нижней части устройства, установив (4) винта с крестообразной головкой 3 мм x 8 мм и шайбы. Обязательно ориентируйте пластину так, чтобы единственное среднее отверстие было направлено назад устройства.

Выключите устройство и разберите передний корпус (предыдущие шаги).

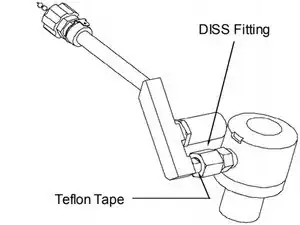

Для металлической части серебристого цвета на входной трубе O2 подключите омметр к контактам 1 и 2 (красный провод и белый провод).

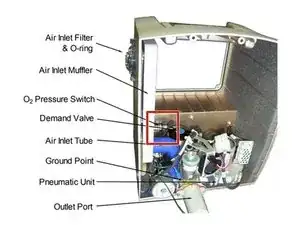

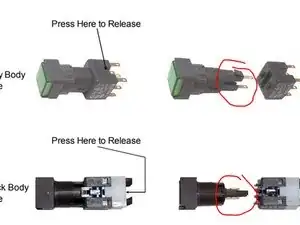

Для металлической части цвета латуни, расположенной на задней стенке заднего корпуса, подключите омметр к двум контактам, расположенным на задней части корпуса переключателя.

После подключения омметра к клеммам измерьте состояние переключателя. Переключатель обычно открыт, когда O2 отсутствует, и должен замыкаться при наличии высокого давления O2.

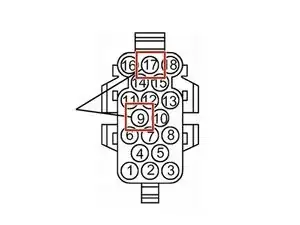

Клеммы переключателя подключены к контактам 9 и 17, как показано, независимо от типа переключателя давления O2.
