Замена набора клапанов SPM для Zoll Impact Uni-Vent 731

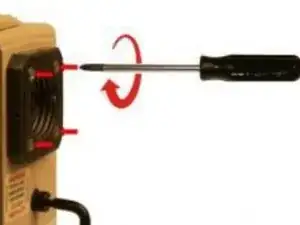

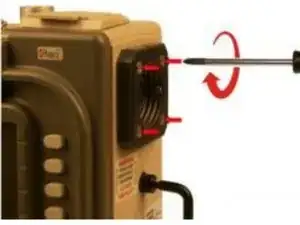

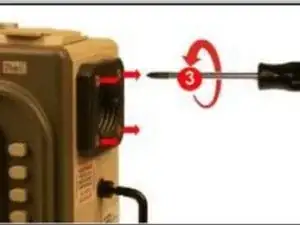

Ослабьте, но не выкручивайте полностью (4) винта 8-32 × 3 на внешнем воздухозаборнике.

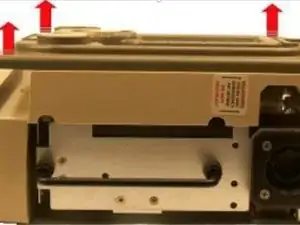

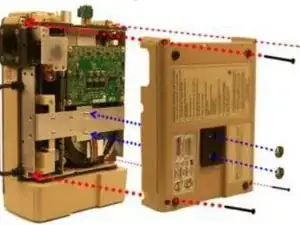

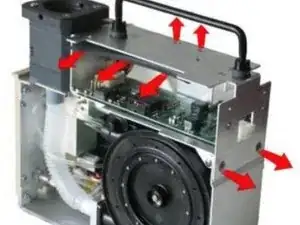

Ослабьте и снимите (2) гайки Кеппера 10-32 и (4) винта 6-32 × 2. Снимите заднюю крышку, подняв её вверх от аппарата ИВЛ.

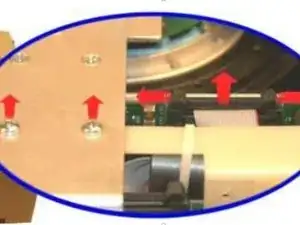

Снимите (2) винта 4-40 × ¼ со скобы крепления ласточкина хвоста и отключите ленточный кабель платы ПИМ, одновременно надавив на два фиксирующих «ушка».

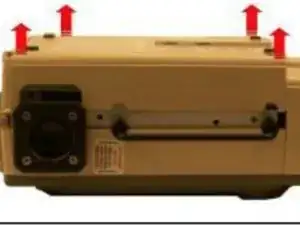

Переверните аппарат ИВЛ и снимите переднюю крышку, поднимая её прямо вверх от модуля аппарата ИВЛ.

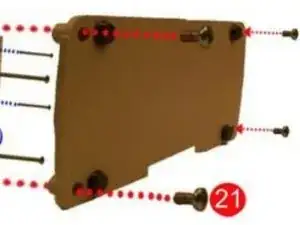

Снимите крышку отсека батареи, выкрутив (4) винта 6-32 × 5/16.

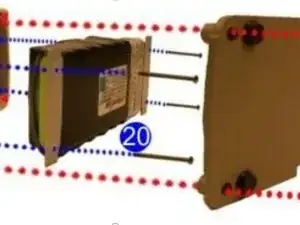

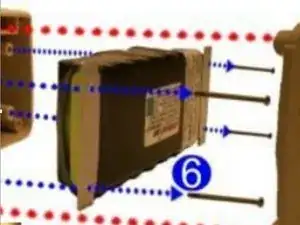

Снимите батарею, выкрутив (4) винта 6-32 × 2 ¼ и отсоединив штекер от фиксирующего замка.

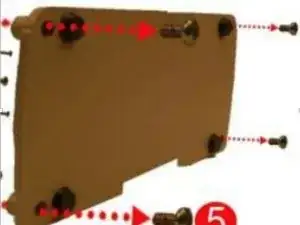

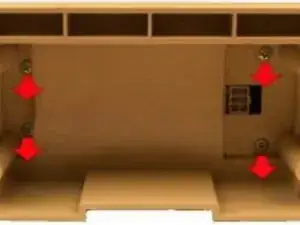

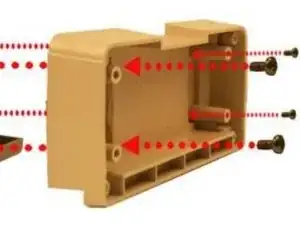

Выкрутите (4) крестообразных винта 6-32 × 5/16, чтобы снять повреждённый корпус отсека батареи.

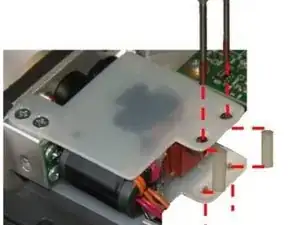

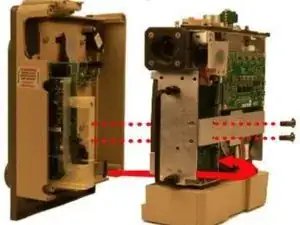

Ослабьте и снимите (2) винта 4-40 × 1 ¼ и нейлоновые проставки, удерживающие сборку входа питания на корпусе.

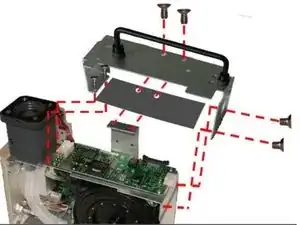

Ослабьте и снимите (2) винта 6-32 × ¼, удерживающих корпус на скобе крепления ласточкина хвоста, и снимите изолятор СПО2. Ослабьте и снимите (2) винта 8-32 × ¼, удерживающих корпус на модуле вентиляции.

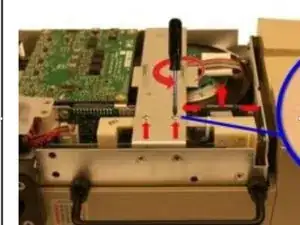

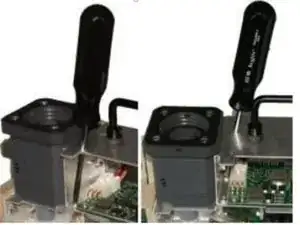

Вставьте отвёртку в отверстия корпуса, чтобы ослабить и снять (2) винта 6-32 × 5/16, удерживающих корпус на модуле вентиляции.

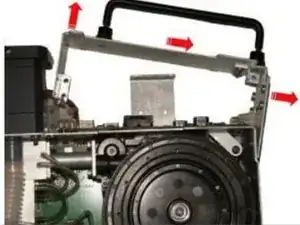

Поднимите повреждённый корпус с модуля аппарата ИВЛ.

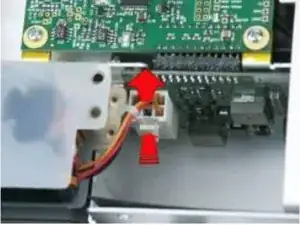

Отключите кабель входа питания от платы ПИМ, нажав на фиксирующий замок и потянув кабель прямо вверх от разъёма.

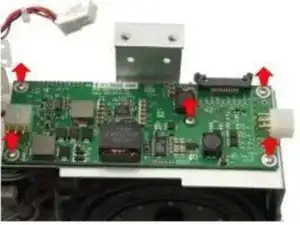

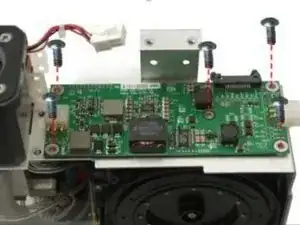

Снимите плату ПИМ, ослабив (5) винтов 4-40 × 5/16.

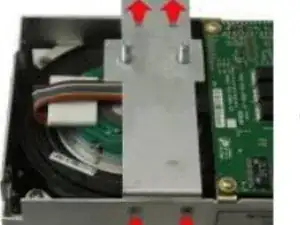

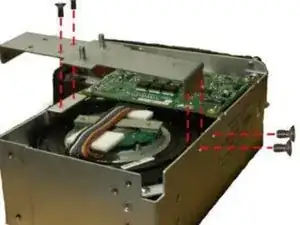

Снимите скобу стабилизатора ласточкина хвоста, ослабив и сняв (2) винта 6-32 × ¼ и (2) винта 4-40 × ¼.

Установите скобу стабилизатора ласточкина хвоста на новую сборку SPM, затянув (2) винта 6-32 × ¼ и (2) винта 4-40 × ¼.

Закрепите плату ПИМ на новой сборке SPM с помощью (5) винтов 4-40 × 5/16.

Закрепите корпус к модулю вентиляции при помощи (2) винтов 6-32 × ¼ с изолятором СПО2, (2) винтов 8-32 × ¼ и (2) винтов 6-32 × 5/16.

Закрепите сборку входа питания к корпусу с помощью (2) проставок и (2) винтов 4-40 × 1 ¼. Не перетягивайте винты.

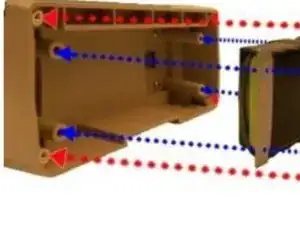

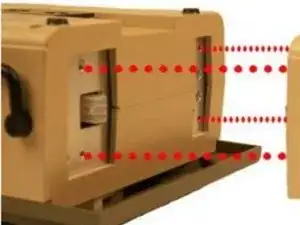

Поверните отсек батареи так, чтобы он совместился с вырезами верхней и нижней крышек, и плотно вставьте на место. Закрепите (4) винтами 6-32 × 5/16, которые прилагаются.

Соберите батарею заново, подключив кабель к разъёму (потяните за кабель, чтобы убедиться, что он зафиксирован), затем затяните (4) винта 6-32 × 2 ¼.

Вновь установите крышку отсека батареи, затянув (4) винта 6-32 × 5/16.

Установите переднюю крышку на модуль вентиляции и затяните (2) винта 4-40 × ¼ на скобе крепления ласточкина хвоста. Подключите ленточный кабель к плате ПИМ. Убедитесь, что два фиксирующих «ушка» защёлкнулись на место.

Прикрепите заднюю крышку к модулю вентиляции и совместите крышку с ручкой, корпусом воздухозаборника и штырями крепления ласточкина хвоста. Вставьте и затяните прилагаемые (2) гайки Кеппера 10-32 и (4) винта 6-32 × 2 дюйма.

Затяните (4) винта 8-32 × 3 на внешнем воздухозаборнике.

Выполните проверку на электрическую прочность изоляции, затем произведите калибровку и функциональное тестирование с помощью RCS.
