Замена вентилятора в аппаратах SOMNOcomfort и SOMNObalance

См. страницы 28–30 в Инструкции по обслуживанию и ремонту, ссылка на которую находится в разделе Документы на главной странице.

Шаг 1

Снимите защитную крышку. (стр. 23)

Шаг 2

Установите прибор вверх дном на противоскользящую поверхность и отвинтите шесть винтов. (стр. 23)

Шаг 3

Снимите нижнюю часть корпуса, провернув её и отводя в сторону. Обратите внимание: в серии SOMNOcomfort установлена более короткая печатная плата, чем в серии balance. (стр. 23)

Шаг 4

Отсоедините разъём (X1) от печатной платы.

Выведите соединительный кабель (64) из его крепления.

Теперь отложите нижнюю часть корпуса в сторону. (стр. 23)

Шаг 5

Далее — как закрыть отделение и выполнить операции в обратном порядке.

Держите нижнюю часть корпуса под углом к верхней части.

Подсоедините разъём (X1) к основной печатной плате. При этом выступ разъёма должен быть направлен в сторону защёлки. (стр. 24)

Шаг 6

Выверьте положение основной печатной платы внутри корпуса.

Закрепите соединительный кабель (64) в его посадочном месте. (стр. 24)

Шаг 7

Совместите нижнюю часть корпуса с верхней частью (47). Убедитесь, что основная печатная плата (44) правильно выровнена и соединительный кабель (64) нигде не зажат. (стр. 24)

Шаг 8

Закрепите верхнюю часть корпуса, затянув шесть винтов. (стр. 24)

Шаг 9

Установите защитную крышку. (стр. 24)

Шаг 10

Снимите перегородочный блок.

Шаг 11

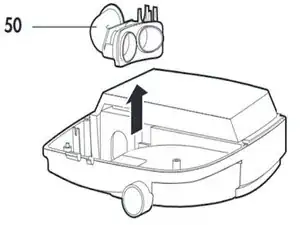

Снимите демпфирующую трубку (50) из блока.

Шаг 12

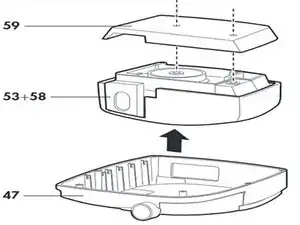

Выньте блок (53) вверх. Оставьте приклеенный нижний поролон (59).

Шаг 13

Вывинтите четыре винта (69) в крышке перегородочного блока (60).

Снимите поролоновую крышку (58) и самую крышку перегородочного блока (60).

Шаг 14

Снимите нижний поролон и разделите две части перегородочного блока.

Шаг 15

Вытащите демпфирующую трубку (55) из отверстия моторной рамки.

Шаг 16

Ослабьте крепление мотора (54). Перережьте крепление ножницами или лезвием.

Снимите вентилятор.

Шаг 17

Установите три новых моторных крепления (54) в блок.

Шаг 18

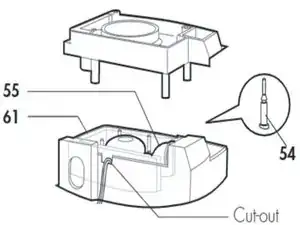

Вставьте вентилятор в моторную рамку и закрепите его моторными креплениями (54). Протяните крепления через отверстия вентилятора до совпадения с окружной выемкой.

Шаг 19

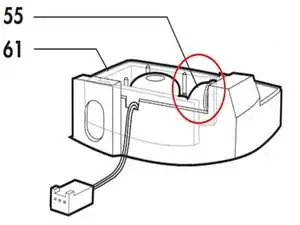

Нанесите небольшое количество 70% раствора изопропанола по окружности демпфирующей трубки (55) и установите её в блок. Выемка трубки должна полностью защёлкнуться по кромке отверстия.

Шаг 20

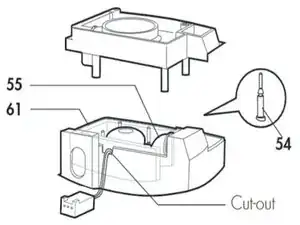

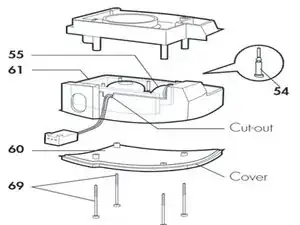

Соедините две части блока. Обратите внимание на правильное расположение поролоновой части (61) и корректный вывод кабеля. Кабель должен быть размещён в соответствующем вырезе.

Шаг 21

Установите крышку на блок и вверните винты.

Шаг 22

Вставьте перегородочный блок. Разместите поролон 58 на блоке мягкой стороной вверх. Сквозь отверстия в поролоне должны быть видны головки винтов блока.

Шаг 23

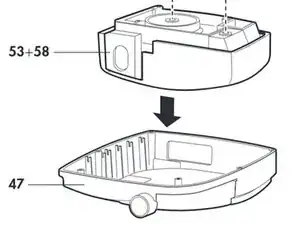

Вставьте блок (53) и поролон (58) в корпус (47). Убедитесь, что поролон равномерно распределён.

Шаг 24

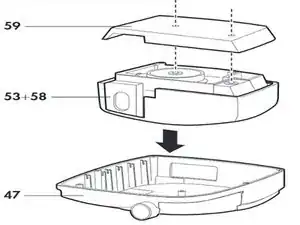

Снимите защитную плёнку с клейкой ленты и приклейте поролон (59). Используйте кресты в качестве ориентира при позиционировании.

Шаг 25

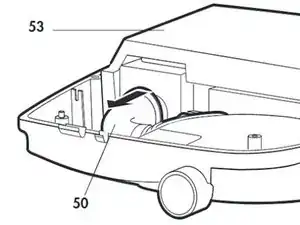

Нанесите небольшое количество 70% раствора изопропанола по окружности демпфирующей трубки (50) и установите её в блок. Выемка трубки должна полностью защёлкнуться по кромке отверстия.

Заключение

Для сборки устройства выполните указанные действия в обратном порядке.

Перевод руководства с ifixit.com
