Замена набора ручки питания Zoll Impact Uni-Vent 731

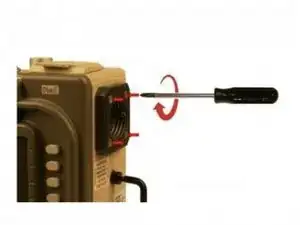

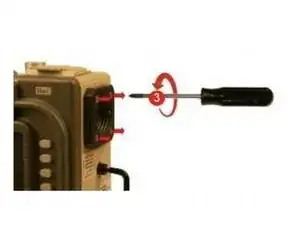

Ослабьте, но не удаляйте (4) винта 8-32 X 3 на наружном воздухозаборнике

Pg. 29

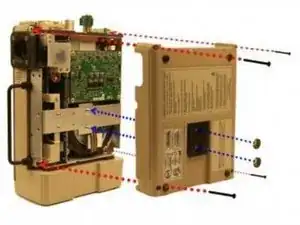

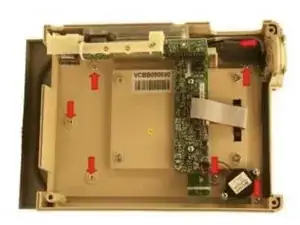

Ослабьте и снимите (2) гайки Keps 10-32 и (4) винта 6-32 X 2. Снимите заднюю крышку, поднимая её с вентилятора

Pg. 29

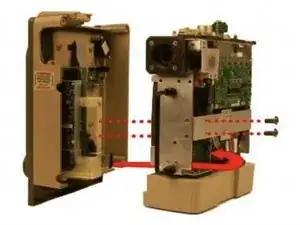

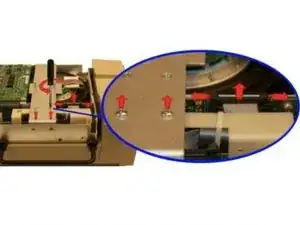

Снимите (2) винта 4-40 X ¼ на кронштейне с dovetail и отсоедините ленточный кабель от платы PIM, одновременно нажав на два фиксирующих «ушка»

Pg. 29

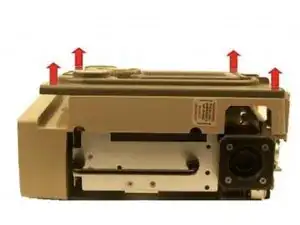

Переверните вентилятор и снимите переднюю крышку, поднимая её прямо вверх от модуля вентилятора

Pg. 29

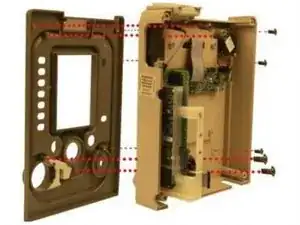

Снимите окантовку, ослабив и удалив (7) винтов 4-40 X ¼, которые крепят окантовку к передней крышке

Pg. 29

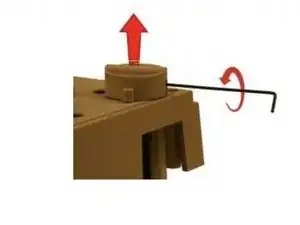

На сборке мембранной панели ослабьте установочный винт 6-32 X ¼ с помощью шаровой шестигранной отвёртки 1/16 (находится в ручке питания) и поднимите повреждённую ручку с мембранной панели

Pg. 30

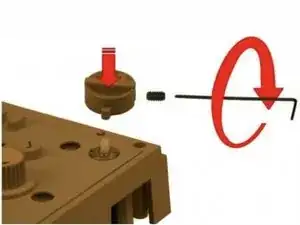

Установите запасную ручку на переключатель мембранной панели — совместите плоскую сторону с переключателем — вставьте прилагаемый установочный винт 6-32 X ¼ и затяните

Pg. 30

Установите новую окантовку, затянув прилагаемые (7) винтов 4-40 X ¼

Pg. 30

Разместите сборку передней крышки над модулем вентилятора и затяните (2) винта 4-40 X ¼ в кронштейн dovetail. Подключите ленточный кабель к плате PIM. Убедитесь, что два фиксирующих «ушка» зафиксировались

Pg. 30

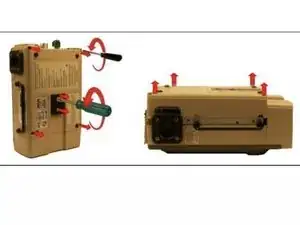

Присоедините заднюю крышку к модулю вентилятора и совместите крышку с рукояткой, корпусом воздухозаборника и штифтами dovetail. Вставьте и затяните прилагаемые (2) гайки Keps 10-32 и (4) винта 6-32 X 2

Pg. 30

Затяните (4) винта 8-32 X 3 на наружном воздухозаборнике

Pg. 30

Выполните испытание высокого напряжения (HiPot), затем выполните калибровку и функциональный тест с использованием RCS

Pg. 30
