Замена блока питания VersaMed iVent 201
В этом руководстве представлены подробные шаги по замене блока питания вашего устройства. Для получения дополнительной информации о замене блока питания, пожалуйста, обратитесь к стр. 144 в сервисном руководстве.
Шаг 1

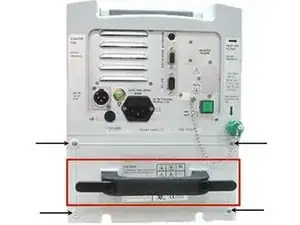

Удалите четыре винта Phillips 3 мм x 20 мм, расположенных на углах блока питания.
Шаг 2

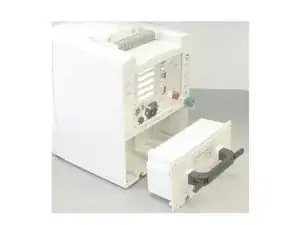

Выньте блок питания из отсека, используя черную рукоятку.
Шаг 3
Снимите пять винтов Phillips 3 мм x 10 мм и шайб с задней стороны блока питания. После этого снимите крышку.
Шаг 4
Переверните блок батарей вверх дном и извлеките батарею из корпуса.
При сборке следите за звуком вентилятора охлаждения, чтобы подтвердить, что соединение прошло успешно.
Шаг 5
Удалите два разъемных соединителя с помощью плоскогубцев.
При сборке блока питания УБЕДИТЕСЬ, что красный провод подключен к положительному терминалу, а черный провод — к отрицательному терминалу батареи.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Осторожно: УБЕДИТЕСЬ, что красный провод подключен к положительному терминалу, а черный провод — к отрицательному.
Перевод руководства с ifixit.com
