Замена комплекта платы PIM для вентилятора Zoll Impact Uni-Vent 731

Нижеописанное руководство описывает процесс ремонта комплекта платы PIM вентилятора Zoll. Это руководство полезно в случае отказа платы PIM из‑за потери питания или отсутствия батареи. Руководство позволяет быстро и эффективно выполнить ремонт. Для получения дополнительной информации о замене платы PIM см. страницу 46 сервисного руководства.

Шаг 1

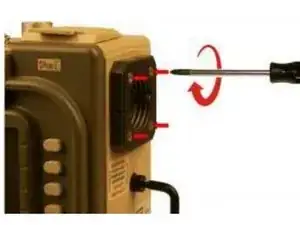

Ослабьте, но не снимайте (4) винта 8-32 X 3 на наружном впуске воздуха

Шаг 2

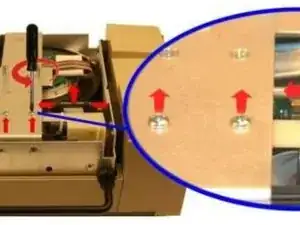

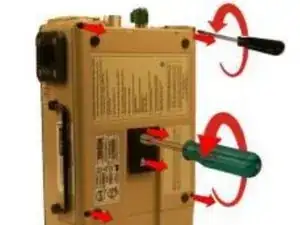

Ослабьте и снимите (2) гайки Keps 10-32 и (4) винта 6-32 X 2. Снимите заднюю крышку, поднимая её от вентилятора.

Шаг 3

Снимите (2) винта 4-40 X ¼ с кронштейна крепления «ласточкин хвост» и отключите ленточный кабель от платы PIM, одновременно надавливая на две фиксирующие «уши».

Шаг 4

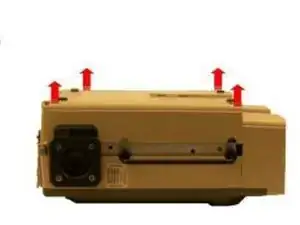

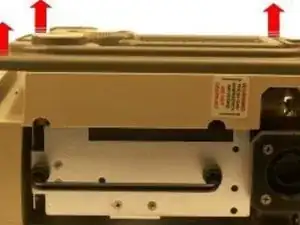

Переверните вентилятор и снимите передний узел корпуса, подняв его прямо вверх от модуля вентилятора.

Шаг 5

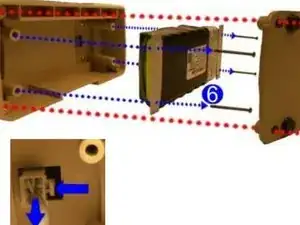

Снимите крышку отсека батареи, отвинтив (4) винта 6-32 X 5/16.

Снимите батарею, отвинтив (4) винта 6-32 X 2 ¼ и отсоединив штекер от фиксирующей защёлки.

Шаг 6

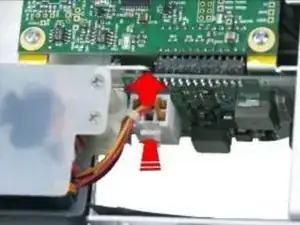

Отключите кабель питания от платы PIM, нажав на фиксирующую защёлку и потянув кабель прямо вверх из разъёма.

Шаг 7

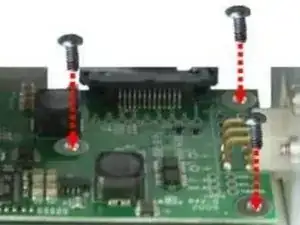

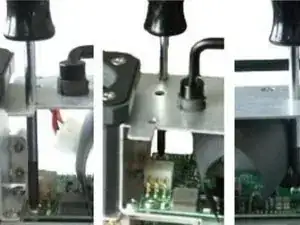

Ослабьте и снимите (5) винтов 4-40 X 5/16, удерживающих плату PIM в модуле вентилятора. Отведите изоляцию SPO2 в сторону (не сгибать) и вставьте отвёртку через отверстия, чтобы помочь при снятии винтов.

Шаг 8

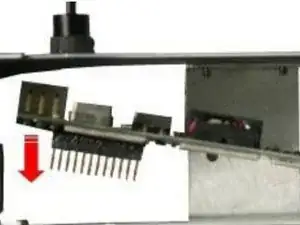

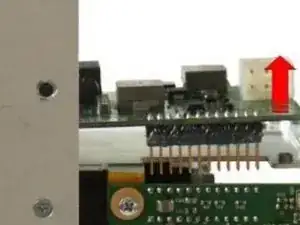

Поднимите неисправную плату PIM из модуля вентилятора.

Шаг 9

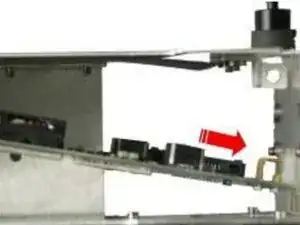

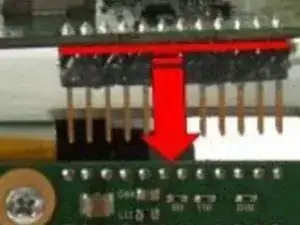

Установите новую плату PIM в модуль вентилятора (убедитесь, что штыревые разъёмы правильно вставлены в соответствующий разъём).

Шаг 10

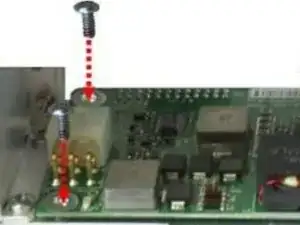

Зафиксируйте плату PIM (5) винтами 4-40 x 5/16.

Шаг 11

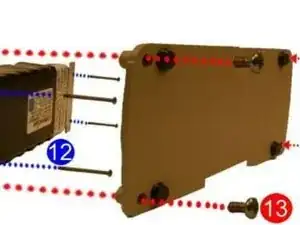

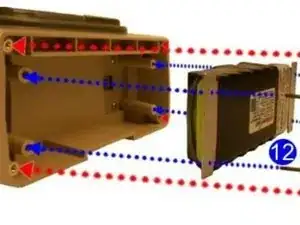

Соберите батарею: соедините её кабель с разъёмом (потяните за кабель, чтобы убедиться, что он зафиксирован), затем затяните (4) винта 6-32 X 2 ¼.

Установите крышку отсека батареи, затянув (4) винта 6-32 X 5/16.

Шаг 12

Установите передний узел корпуса над модулем вентилятора и затяните (2) винта 4-40 X ¼ в кронштейн «ласточкин хвост». Повторно подключите ленточный кабель к плате PIM. Убедитесь, что две фиксирующие «уши» зафиксировались на месте.

Шаг 13

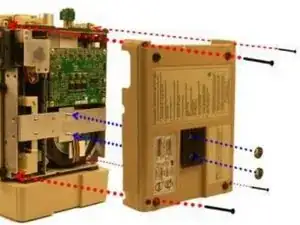

Прикрепите заднюю крышку к модулю вентилятора и совместите крышку с рукояткой, корпусом впуска воздуха и направляющими кронштейна. Вставьте и затяните прилагаемые (2) гайки Keps 10-32 и (4) винта 6-32 X 2.

Шаг 14

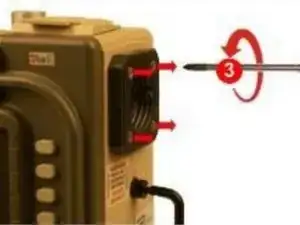

Затяните (4) винта 8-32 X 3 на наружном впуске воздуха.

Шаг 15

Выполните испытание высокого напряжения (HiPot), затем выполните калибровку и функциональный тест с помощью RCS.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
