Замена электронного модуля VersaMed iVent 201

Отвертка Phillips, №1

Шестигранный ключ, 3 мм, длина 9 дюймов

Гайковерт, 7 мм

Кусачки с игольчатыми наконечниками

Разместите вентилятор лицевой стороной вниз на подходящей защитной поверхности. (Пенопластовые вкладыши из оригинальной коробки iVent201 для транспортировки подходят для этой цели).

Отсоедините монтажную пластину адаптера стойки от нижней части блока, удалив (4) винта Phillips 3 мм x 8 мм и стопорные шайбы.

Используя шестигранный ключ, удалите (2) винта 4 мм x 30 мм и шайбы с нижней задней части корпуса.

Поднимите ручку для переноса вентилятора и с помощью шестигранного ключа удалите (2) винта 4 мм x 50 мм и шайбы с верхней задней части корпуса.

Установите блок в вертикальное положение и оттяните переднюю часть корпуса от задней примерно на 4 дюйма.

Отключите три трубки от штуцеров вдоль нижней части внутренней стороны передней панели корпуса. Обязательно запомните, где они были подключены.

Отсоедините ленточный кабель от платы интерфейса, расположенной в середине передней панели корпуса.

Отсоедините зелёный провод заземления и клемму от пневматического блока (немного выше выходного патрубка).

Отсоедините кабель инвертора от верхней части электронного модуля.

С оставленным подключенным кабелем ЖК-экрана положите переднюю часть корпуса лицевой стороной вниз на защитную поверхность.

Лучше ориентировать переднюю панель так, чтобы она была обращена к вам, перевёрнута вверх ногами, а прикреплённый кабель ЖК-экрана — справа.

Открепите зелёный провод заземления ЖК-экрана от экрана ЖК, удалив (1) винт Phillips 3 мм x 14 мм и стопорную шайбу, расположенные в углу рядом с разъёмом ЖК.

С помощью гайковёрта снимите (2) стопорные гайки 4 мм с места установки разъёма ЖК на передней панели корпуса. Снимите алюминиевую U-образную скобу с места установки разъёма ЖК и извлеките разъём и кабель.

Снимите алюминиевую U-образную скобу с места установки разъёма ЖК и извлеките разъём и кабель.

Разместите переднюю панель лицевой стороной вниз на защитной поверхности так, чтобы она была перевёрнута и находилась слева от задней части корпуса сборки.

Подключите разъём/кабель ЖК к разъёму, расположенному через экран ЖК.

Установите U-образную алюминиевую скобу, ориентируя сторону с поролоном вниз, на шпильки, выступающие из экрана ЖК.

Навинтите (2) стопорные гайки 4 мм на шпильки. Надавив в центр скобы, затяните обе стопорные гайки.

Прикрепите зелёный провод заземления ЖК к углу экрана ЖК с помощью (1) винта Phillips 3 мм x 14 мм и стопорной шайбы.

Установите переднюю панель в вертикальное положение так, чтобы она находилась примерно в 4 дюймах от задней панели.

Подключите кабель инвертора к верхней части электронного модуля.

Подключите ленточный кабель (от нижней части электронного модуля) к плате интерфейса, расположенной в середине передней панели корпуса. Убедитесь, что боковые удерживающие защёлки разъёма защёлкнуты.

Подключите провод заземления к клемме-перья, расположенной чуть выше выходного патрубка.

Подключите три (3) трубки к штуцерам, расположенным вдоль нижней части внутренней стороны передней панели корпуса. Обязательно подключите их к тем же местам, откуда они были сняты:

Трубка от тройника выходного патрубка подключается к самому левому штуцеру (при взгляде изнутри).

Синяя трубка (или трубка с синей полосой) подключается к самому правому штуцеру.

Оставшаяся трубка подключается к последнему оставшемуся штуцеру.

Соедините переднюю и заднюю панели корпуса. Ориентируйте трубки и кабели так, чтобы ни один из них не был перегнут или защемлён.

Поместите блок лицевой стороной вниз на защитную поверхность.

Под тяжестью задней панели (и сборки) шов по всему периметру блока должен быть закрыт и ровным. Если это не так, значит мешают трубки и/или кабели, которые были только что подключены.

Установите (2) винта 4 мм x 30 мм и стопорные шайбы в нижней задней части корпуса.

Установите (2) винта 4 мм x 50 мм и стопорные шайбы в верхней задней части корпуса.

Прикрепите монтажную пластину адаптера стойки к нижней части блока, установив (4) винта Phillips 3 мм x 8 мм и стопорные шайбы. Убедитесь, что пластина ориентирована так, что одиночное среднее отверстие обращено к задней части блока.

Открутите зелёную крышку входа кислорода, расположенную на задней части устройства.

С помощью отвертки Phillips удалите два винта 3 мм, расположенные на задней части устройства.

Отсоедините зелёный провод заземления, подключённый к белому электронному модулю.

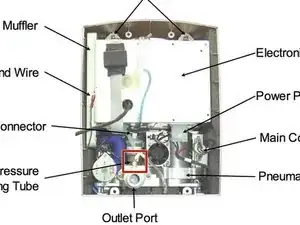

Отсоедините трубку, подключённую к верхней части кругового выходного патрубка.

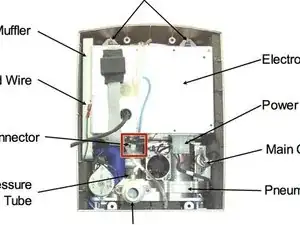

Отсоедините белый разъём, расположенный на верхней части датчика кислорода.

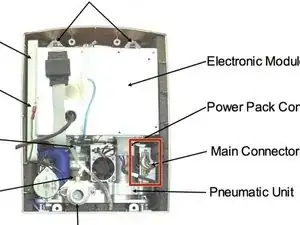

Снимите главный разъём на правой стороне устройства, сжав боковые стороны и потянув прямо на себя.

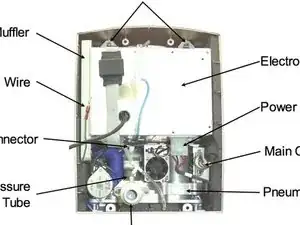

Отсоедините прозрачный разъём ниже большого белого электронного модуля.

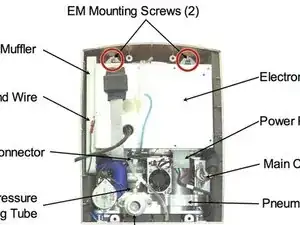

С помощью отвертки Phillips удалите два винта 4 мм и шайбы, расположенные на верхней части электронного модуля.

Возьмите электронный модуль и осторожно вытяните его из рамы спереди.

Обязательно проведите зелёную крышку для подачи кислорода и прикреплённую цепочку через отверстие.
