Замена отсека для батарей Zoll Impact Uni-Vent 731
Следующее руководство предоставит инструкции по замене отсека для батарей вентилятора. Это полезное руководство в случае повреждения корпуса отсека для батарей, которое требует замены. Для получения дополнительной информации о замене отсека для батарей, пожалуйста, обратитесь к странице 25 сервисного руководства.
Шаг 1

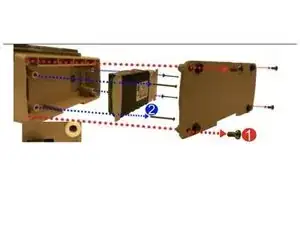

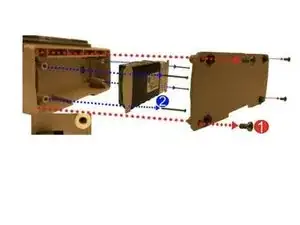

Снимите крышку отсека для батарей, открутив (4) винта Phillips 6-32 X 5/16. Это обозначено красным цветом под номером 1.
Страница 25.
Шаг 2

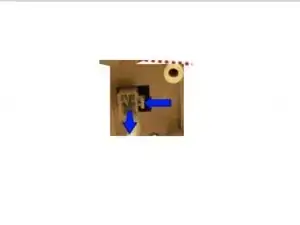

Извлеките батарею, открутив (4) винта Phillips 6-32 X 2 ¼ и отсоединив разъем от его защелки. Это обозначено на втором изображении синим цветом под номером 2.
Страница 25.
Шаг 3

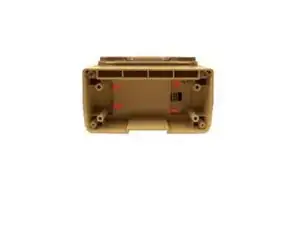

Открутите (4) винта Phillips 6-32 X 5/16 для снятия поврежденного корпуса отсека для батарей.
Страница 25.
Шаг 4
Поверните отсек для батарей, чтобы совместить с вырезами верхнего и нижнего корпусов, и плотно нажмите на место. Закрепите (4) винтами Phillips 6-32 X 5/16, которые прилагаются.
Страница 25.
Шаг 5

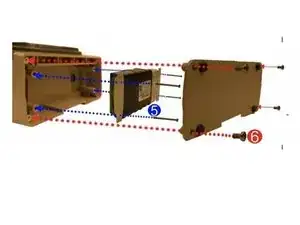

Соберите батарею, подключив её кабель к разъему (потяните за кабель, чтобы убедиться, что он зафиксирован на месте), затем затяните (4) винта Phillips 6-32 X 2 ¼. Это обозначено синим цветом под номером 5.
Страница 25.
Шаг 6

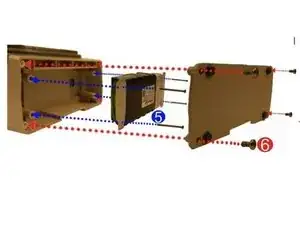

Соберите крышку отсека для батарей, затянув (4) винта 6-32 X 5/16. Это обозначено красным цветом под номером 6.
Страница 25.
Шаг 7
Проведите тестирование HiPot, затем выполните функциональный тест с помощью RCS, чтобы убедиться, что замена работает корректно.
Страница 25.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
