Замена платы интерфейса VersaMed iVent 201

Отвертка Phillips №1

Шестигранный ключ, 3 мм, длина 9 дюймов

Гаечный ключ-насадка, 7 мм

Щипцы с тонкими губками

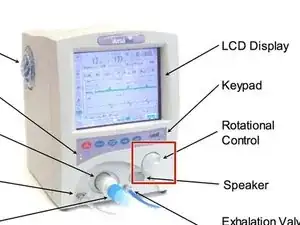

Поместите вентилятор лицевой стороной вниз на подходящую защитную поверхность. (Пенные вставки из оригинальной коробки iVent201 для транспортировки хорошо подходят для этой цели).

Отсоедините монтажную пластину адаптера стойки от днища блока, выкрутив (4) винта 3 мм x 8 мм с крестообразной шлицем и стопорные шайбы.

Используя шестигранный ключ, удалите (2) винта 4 мм x 30 мм и шайбы с нижней задней части корпуса.

Поднимите ручку для переноса вентилятора и с помощью шестигранного ключа удалите (2) винта 4 мм x 50 мм и шайбы с верхней задней части корпуса.

Установите блок в вертикальное положение и раздвиньте переднюю крышку от задней примерно на 4 дюйма.

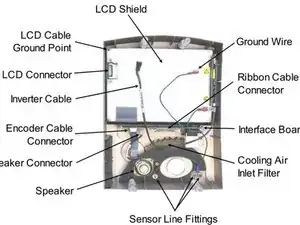

Отсоедините три трубки от штуцеров с шипами вдоль нижней части внутренней стороны передней крышки. Обязательно отметьте, где они были подключены.

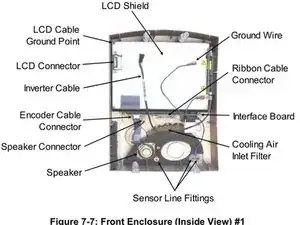

Отключите ленточный кабель от платы интерфейса PC, расположенной в средней части передней крышки.

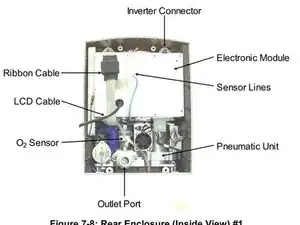

Отключите зелёный провод заземления и разъём от пневматического узла (сразу над выходным штуцером).

Отключите кабель инвертора от верхней части электронного модуля.

С оставленным подключенным кабелем ЖК-экрана положите переднюю крышку лицевой стороной вниз на защитную поверхность.

Лучше ориентировать переднюю крышку так, чтобы она была обращена к вам, вверх ногами, а прикреплённый кабель ЖК-экрана — справа.

Отсоедините зелёный провод заземления ЖК-экрана от экрана ЖК, выкрутив (1) винт 3 мм x 14 мм с крестообразной шлицем и стопорную шайбу, расположенные в углу рядом с разъёмом ЖК.

Используйте гаечный ключ-насадку, чтобы снять (2) стопорные гайки 4 мм с места установки разъёма ЖК на передней крышке. Снимите алюминиевую U-образную скобу с места разъёма ЖК и вытащите разъём и кабель ЖК.

Снимите алюминиевую U-образную скобу с места разъёма ЖК и вытащите разъём и кабель ЖК.

Разместите переднюю крышку лицевой стороной вниз на защитной поверхности так, чтобы она была вверх ногами и слева от сборки задней крышки.

Подключите разъём/кабель ЖК к разъёму, расположенному через экран ЖК.

Установите U-образную алюминиевую скобу ориентированной пеной вниз на шпильки, выступающие из экрана ЖК.

Навинтите (2) стопорные гайки 4 мм на шпильки. Нажимая вниз по центру скобы, затяните обе стопорные гайки.

Прикрепите зелёный провод заземления ЖК к углу экрана ЖК с помощью (1) винта 3 мм x 14 мм с крестообразной шлицем и стопорной шайбы.

Установите переднюю крышку в вертикальное положение так, чтобы она находилась примерно в 4 дюймах от задней крышки.

Подключите кабель инвертора к верхней части электронного модуля.

Подключите ленточный кабель (от нижней части электронного модуля) к плате интерфейса PC, расположенной в средней части передней крышки. Убедитесь, что боковые фиксирующие защёлки разъёма защёлкнуты на месте.

Подключите провод заземления к клемме «лапке», расположенной сразу над выходным штуцером.

Подключите три (3) трубки к штуцерам с шипами, расположенным вдоль нижней части внутренней стороны передней крышки. Обязательно подключите их в те же места, откуда они были сняты:

Трубка от тройника выходного порта подключается к самому левому штуцеру (при взгляде изнутри).

Синяя трубка (или трубка с синей полосой) подключается к самому правому штуцеру.

Оставшаяся трубка подключается к последнему оставшемуся штуцеру

Сведите переднюю и заднюю крышки вместе. Ориентируйте трубки и кабели так, чтобы ни один из них не был перегнут или защемлён.

Положите устройство лицевой стороной вниз на защитную поверхность.

Под весом задней крышки (и сборки) шов по всему периметру устройства должен быть закрыт и ровен. Если это не так, значит имеется помеха от только что подключённых трубок и/или кабелей.

Установите (2) винта 4 мм x 30 мм и стопорные шайбы в нижней задней части корпуса.

Установите (2) винта 4 мм x 50 мм и стопорные шайбы в верхней задней части корпуса.

Прикрепите монтажную пластину адаптера стойки к днищу блока, установив (4) винта 3 мм x 8 мм с крестообразной шлицем и стопорные шайбы. Обязательно ориентируйте пластину так, чтобы одно среднее отверстие было направлено к задней части блока.

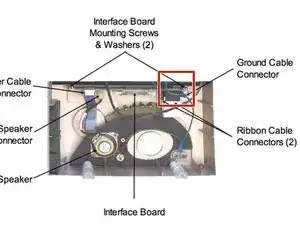

Удалите два винта 3x8 мм и 4 мм шайбы на двух концах печатной платы с помощью крестовой отвертки Phillips.

Отключите зелёный провод заземления от передней части платы интерфейса.

Отключите гибкие кабели на 9 и 2 контакта от передней части платы интерфейса. Аккуратно потяните в направлении кабеля, чтобы вынуть разъём из гнезда.

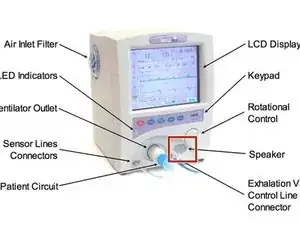

Поместите переднюю крышку на ровную поверхность так, чтобы лицевая часть была вверх. Осмотрите переднюю крышку на наличие динамика, затем выполните дальнейшие шаги в соответствии с его наличием.

Выполняйте эти шаги, только если имеется динамик.

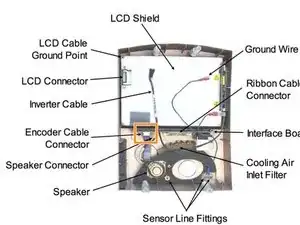

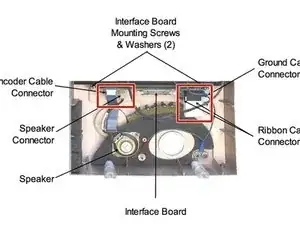

Отключите 6-контактный разъем энкодера от интерфейсной платы, потянув вверх в направлении кабеля. Этот разъем будет синим и круглым.

Отключите 2-контактный разъем динамика от интерфейсной платы. Этот разъем будет белым и прямоугольным.

Установите переднюю панель на ровную поверхность перед собой. Сдвиньте интерфейсную плату вертикально вверх, чтобы вынуть её.

Выполняйте эти шаги, только если динамик отсутствует.

Используйте плоскую отвертку, чтобы снять поворотную ручку управления с вала энкодера.

Снимите крепёжные гайки на наружной стороне вала энкодера при помощи головки на 11 мм. Убедитесь, что вы удалили все гайки и пружинные шайбы с этих мест крепления.

Положите переднюю панель на ровную поверхность лицевой стороной вниз. Сохраняя это положение, выньте вал энкодера из монтажного отверстия.

Переверните переднюю панель и положите её лицевой стороной вверх перед собой. Сдвиньте интерфейсную плату вертикально вверх, чтобы вынуть её.

При сборке ориентируйте выступ на ручке управления на 180 градусов относительно плоской части вала энкодера. Вставьте ручку управления на вал энкодера.
