Как отремонтировать магнитный конец MagSafe

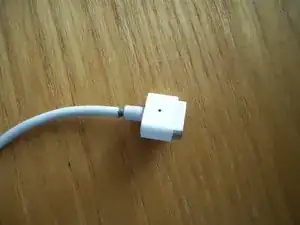

Это гиперактивированный конец MagSafe. Он больше не работает из-за того, что провод разъединился.

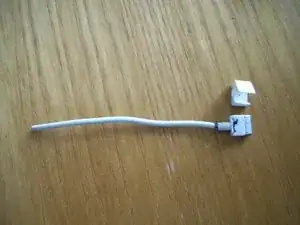

Используйте кусачки, чтобы отрезать провод MagSafe на некоторое расстояние от магнитного конца. Я отрезал примерно на 10 сантиметров. Вы можете подойти ближе, возможно, на 2,5 сантиметра, как вы увидите на следующем шаге.

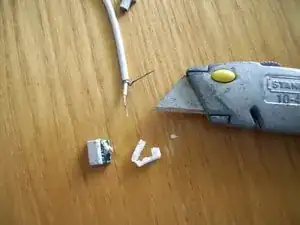

Я использовал канцелярский нож, чтобы снять хороший белый защитный слой с крошечной печатной платы. Там есть molded plastic cover, похожая на горячий клей, которую нужно было удалить с печатной платы.

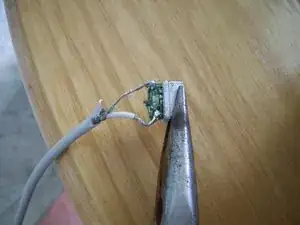

1.) Возьмите хороший конец существующего провода и очистите его.

2.) Внутренний провод, покрытый белым, должен быть припаян к квадратной металлической пластине размером около 3 миллиметров. Эта пластина находится напротив небольшого чипа для ориентира.

3.) Оплетка провода покрывает белый внутренний провод и оборачивается вокруг него в двух направлениях. Этот провод должен быть снят и затем скручен вместе.

4.) Затем припаяйте его на место напротив чипа и другого провода.

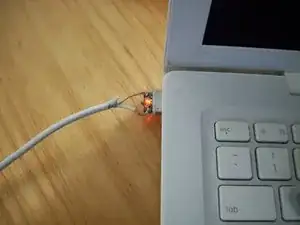

Подключите к электрической розетке и установите на компьютер для тестирования.

На данном этапе все еще есть открытые провода под напряжением постоянного тока. Чтобы устранить риск удара током или короткого замыкания, закройте оголенные провода изолентой, термоусадочной трубкой или Sugru.
