Замена жесткого диска в Mac mini модели A1176

Выключите Mac mini, отключите все кабели и переверните устройство.

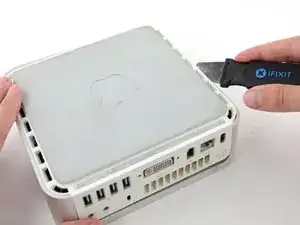

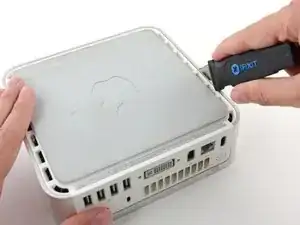

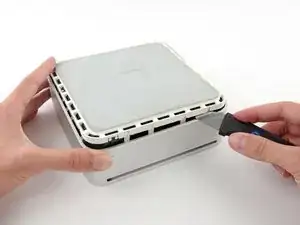

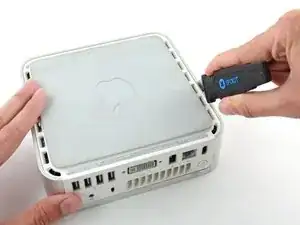

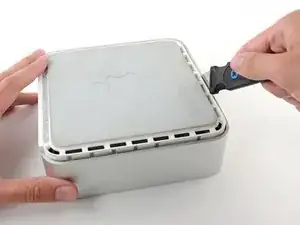

Вставьте лопатку в зазор между алюминиевой верхней крышкой и пластиковой нижней крышкой.

Лопатка должна зайти примерно на 10 мм.

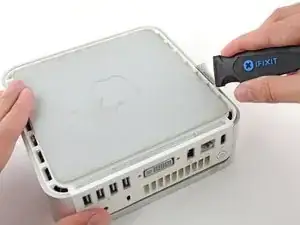

Осторожно отогните лопатку в сторону, чтобы немного увеличить зазор и приподнять нижнюю крышку.

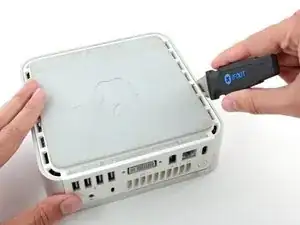

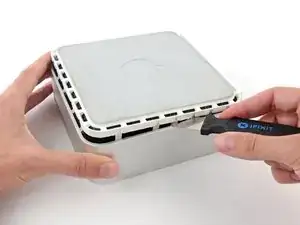

На нижней крышке имеется несколько пластиковых защелок, которые входят в пазы верхней алюминиевой крышки. Ваша задача — с помощью лопатки сдвинуть защелки внутрь, чтобы вывести их из пазов, одновременно аккуратно поднимая нижнюю крышку.

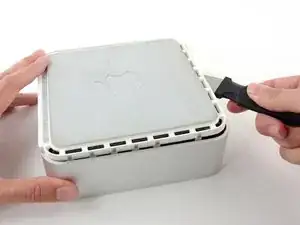

После того как одна сторона освобождена, поверните Mac mini и начните поднимать передний край.

Повторите движение, чтобы одновременно сдвинуть защелки внутрь и приподнять нижнюю крышку над верхней.

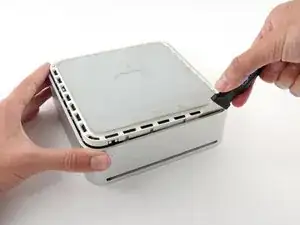

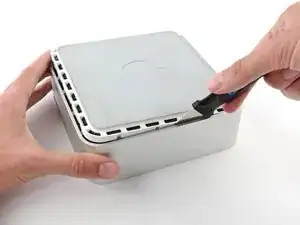

Возможно, потребуется передвигать лопатку вдоль края, чтобы последовательно освободить все защелки. Действуйте осторожно и не торопитесь.

Продолжайте двигаться по периметру, освобождая защелки на последнем крае.

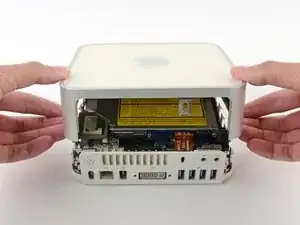

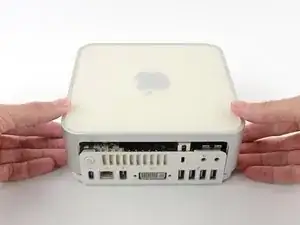

Переверните Mac mini обратно и снимите верхнюю крышку с нижней.

В ходе дальнейшей разборки Вам предстоит снять несколько винтов Phillips, установленных в углублениях. Обычные отвертки-биты могут не пройти в эти углубления, поэтому обязательно подготовьте тонкую отвертку Phillips.

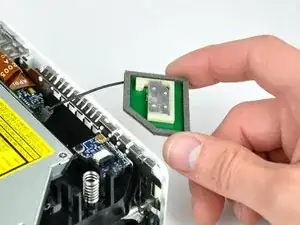

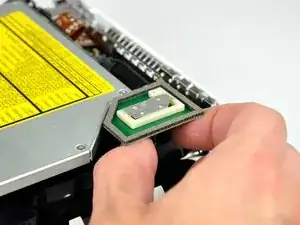

Сначала снимите антенну Wi-Fi (более крупную из двух), расположенную рядом с кнопкой питания.

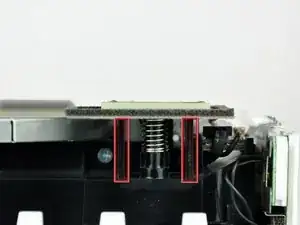

Слегка сожмите две фиксирующие ножки навстречу друг другу и снимите антенну Wi-Fi с оси.

Излишнее сжатие ножек приведет к их поломке. Работайте аккуратно.

При установке потребуется слегка сжать ножки вместе, чтобы они вошли в отверстия на плате антенны Wi-Fi.

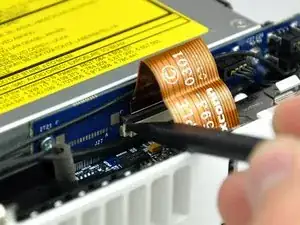

Кончиком лопатки слегка приподнимите левую часть фиксатора разъема ZIF от его гнезда.

Фиксатор разъема ZIF поднимется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор разъема ZIF.

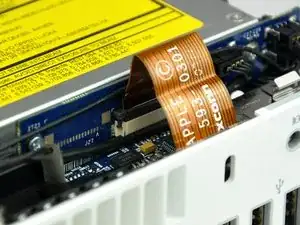

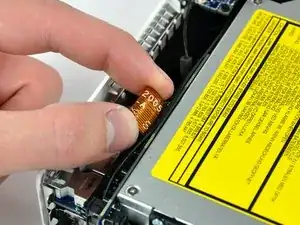

Извлеките ленточный кабель аудиоплаты из его разъема.

Если кабель не выходит из разъема, значит, фиксатор ZIF еще не полностью разблокирован. Убедитесь, что он равномерно поднят на 1 мм от гнезда на интерфейсной плате.

Поверните устройство так, чтобы механизм загрузки дисков с прорезью смотрел на вас.

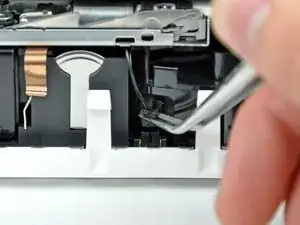

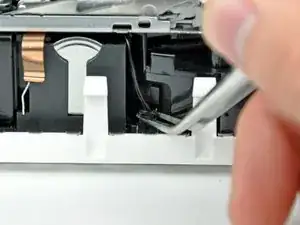

Используйте пинцет, чтобы отсоединить разъем кабеля датчика температуры жесткого диска от его гнезда на системной плате.

Беритесь пинцетом за разъем (как показано на фото), а не за провода.

Разъем расположен под приводом оптического диска, рядом с батареей PRAM.

В следующих нескольких шагах вы снимете четыре винта Phillips, которые крепят внутреннюю раму к нижнему корпусу. Каждому шагу сопутствует обзорное изображение с общим расположением и крупный план с самим винтом.

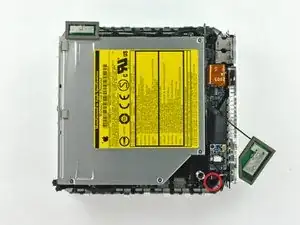

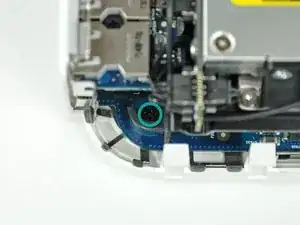

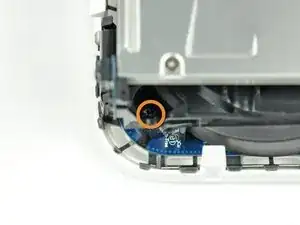

Снимите винт Phillips в углублении, расположенный рядом с кнопкой питания, который крепит внутреннюю раму к нижнему корпусу.

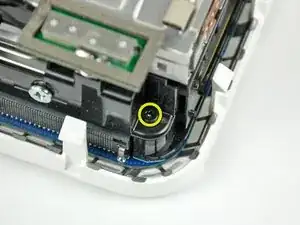

Снимите винт Phillips в углублении возле индикатора сна, который крепит внутреннюю раму к нижнему корпусу.

Этот винт является самым длинным из четырех винтов, крепящих внутреннюю раму к нижнему корпусу.

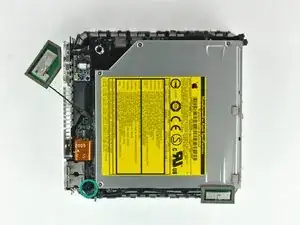

Снимите винт Phillips, крепящий внутреннюю раму рядом с антенной Bluetooth.

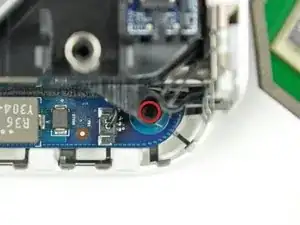

Снимите винт Phillips, расположенный рядом с аудиоразъемами, который крепит внутреннюю раму к нижнему корпусу.

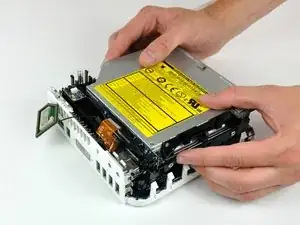

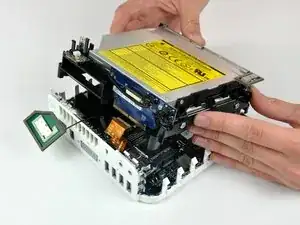

Аккуратно поднимите внутреннюю раму вверх от нижнего корпуса, следя за антенной Wi-Fi и другими кабелями, которые могут зацепиться.

Возможно, потребуется потянуть вверх в районе интерфейсной платы, чтобы отделить ее от системной платы.

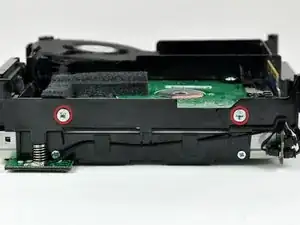

Снимите два винта Phillips, крепящих боковую сторону жесткого диска к внутренней раме.

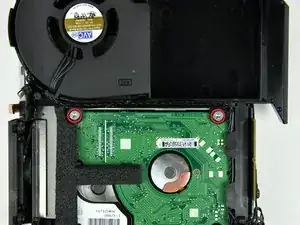

Выкрутите два винта с крестообразным шлицем, которые крепят нижнюю часть жёсткого диска к внутренней раме.

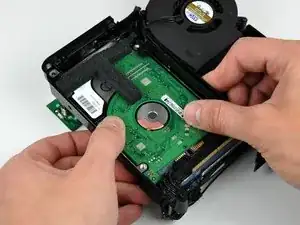

Аккуратно сдвиньте жёсткий диск в сторону динамика, чтобы отсоединить его от интерконнект-платы.

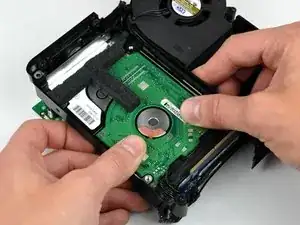

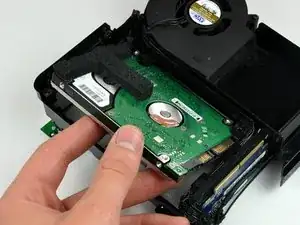

Извлеките жёсткий диск из внутренней рамы.

При установке нового диска может быть удобно отвести кабели в сторону от разъёма SATA и держать внутреннюю раму вверх ногами (одновременно поддерживая жёсткий диск), чтобы правильно зафиксировать диск в разъёме.

Не забудьте перенести поролоновую прокладку на новый жёсткий диск.

Если вы устанавливаете новый жёсткий диск, ознакомьтесь с нашим руководством по установке ОС X, чтобы настроить систему и запустить устройство.
