Замена карты AirPort Extreme в Mac mini модели A1176

Выключите Mac mini, отсоедините все кабели и переверните его.

Вставьте лопатку (Jimmy) в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопатка должна упереться примерно на 3/8" в глубину.

Осторожно отогните лопатку наружу, чтобы немного расширить зазор, и приподнимите нижнюю часть корпуса на небольшое расстояние.

На нижней части корпуса находятся несколько пластиковых защёлок, которые заходят в пазы алюминиевого верхнего корпуса. Ваша задача — с помощью лопатки нажать эти защёлки внутрь достаточно, чтобы освободить их из паза, одновременно аккуратно подтягивая нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните приподнимать передний край.

Используйте то же приёмы поддёма, чтобы одновременно загнуть защёлки внутрь и вывести нижнюю часть корпуса из верхнего корпуса.

Возможно, придётся перемещать лопатку вдоль кромки, чтобы поддеть все защёлки. Действуйте терпеливо и понемногу.

Продолжайте обходить периметр, освобождая защёлки вдоль последнего ребра.

Переверните Mac mini обратно и снимите верхнюю часть корпуса с нижней.

В дальнейших шагах вы будете снимать несколько утопленных винтов Phillips. Драйверы-биты обычно слишком широки, чтобы поместиться в утопления, поэтому подготовьте крестовую отвертку с тонким стержнем.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Небольшим сжатием двух фиксирующих лапок друг к другу снимите антенну AirPort с её штыря.

Сильное сжатие двух штырей наверняка сломает их, отрывая от внутренней рамы. Работайте деликатно.

При установке обратно вам потребуется слегка сжать два штыря вместе, чтобы они вошли в отверстия платы антенны AirPort.

Используйте наконечник лопатки, чтобы слегка приподнять левую сторону фиксатора ZIF-ленты из её разъёма.

Фиксатор ZIF-ленты поднимется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-ленты.

Поднимите кабель шлейфа аудиоплаты из его разъёма.

Если он отказывается выходить из разъёма, фиксатор ZIF-ленты не полностью освобождён. Убедитесь, что он ровно приподнят примерно на 1 мм от разъёма на плате коммутации.

Поверните мини так, чтобы механизм загрузки оптического привода был обращён к вам.

С помощью пинцета приподнимите разъём кабеля термодатчика жёсткого диска от его гнезда на логической плате.

Захватывайте пинцетом сам разъём (как показано на фото), не провода.

Разъём находится под отверстием оптического привода, рядом с батареей PRAM.

В следующих шагах вы снимете четыре винта Phillips, крепящие внутреннюю раму к нижней части корпуса. В каждом шаге есть обзорное фото, показывающее общее расположение, и крупный план самого винта.

Удалите утопленный винт Phillips рядом с кнопкой питания, закрепляющий внутреннюю раму к нижней части корпуса.

Удалите утопленный винт Phillips рядом с индикатором сна, закрепляющий внутреннюю раму к нижней части корпуса.

Этот винт является самым длинным из четырёх, крепящих внутреннюю раму к нижней части корпуса.

Удалите винт Phillips из внутренней рамы возле антенны Bluetooth.

Удалите винт Phillips рядом с аудиоразъёмами, крепящий внутреннюю раму к нижней части корпуса.

Осторожно приподнимите внутреннюю раму от нижней части корпуса, следя за антенной AirPort и другими кабелями, которые могут зацепиться.

Возможно, потребуется тянуть вверх рядом с платой коммутации, чтобы отделить её от логической платы.

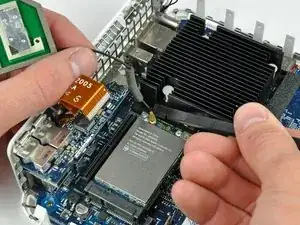

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны AirPort и приподнять его с карты AirPort.

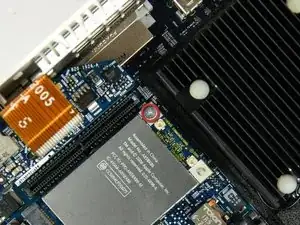

Удалите один винт с крестообразным шлицем, фиксирующий плату AirPort на материнской плате.

После удаления этого винта свободный конец платы AirPort должен слегка приподняться.

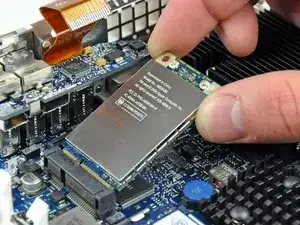

Поднимите плату AirPort чуть вверх и вытяните её из разъёма на материнской плате.
