Замена антенны Bluetooth в Mac mini модели A1176

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте ломик между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Ломик должен упереться примерно на 3/8".

Осторожно подогните ломик наружу, чтобы немного расширить зазор, и приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых защёлок, входящих в канал в алюминиевом верхнем корпусе. Ваша цель — с помощью ломика сдвинуть эти защёлки внутрь настолько, чтобы они освободились из канала, одновременно аккуратно подтягивая нижний корпус вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём, чтобы одновременно загибать защёлки внутрь и вытягивать нижний корпус из верхнего корпуса.

Возможно, придётся перемещать ломик вдоль кромки, чтобы поддеть все защёлки. Действуйте терпеливо и по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Немного сожмите две фиксирующие лапки друг к другу и снимите антенну AirPort с её стойки.

Чрезмерное сжатие двух стоек обязательно отломит их от внутренней рамки. Работайте деликатно.

При обратной установке придётся слегка сжать две стойки вместе, чтобы они вошли в отверстия на плате антенны AirPort.

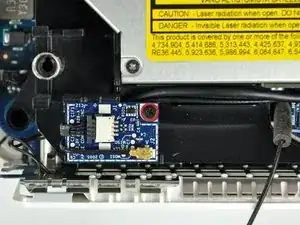

Удалите один винт с крестообразным шлицем, закрепляющий плату Bluetooth на внутренней рамке.

Поднимите плату Bluetooth с внутренней рамки и используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны Bluetooth и отсоединить его от платы Bluetooth.

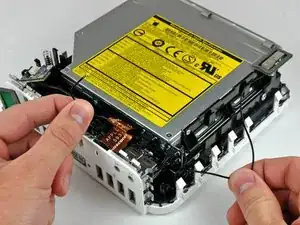

Протяните кабель антенны Bluetooth из-под всех кабелей, подключённых к плате соединителей.

Антенну Bluetooth можно снять, просто подняв её с внутренней рамки.

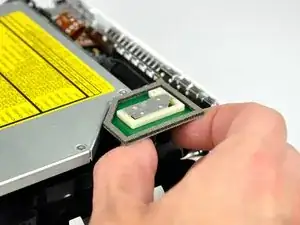

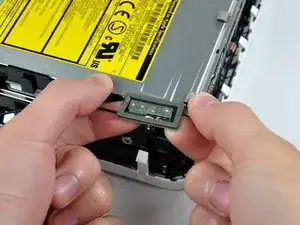

Снимите антенну Bluetooth, подталкивая вверх с обеих сторон платы как можно ближе к центральной стойке.

Для этого может потребоваться небольшая сила.

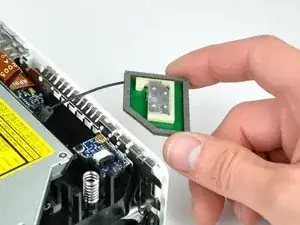

Снимите антенну Bluetooth с внутренней рамки.
