Замена платы межсоединений Mac mini модели A1176

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте рычажный инструмент (Jimmy) в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Рычажный инструмент должен упреться примерно на 3/8" вниз.

Осторожно отогните рычажный инструмент наружу, чтобы приподнять зазор и немного приподнять нижнюю часть корпуса.

На нижней части корпуса расположено несколько пластиковых защёлок, входящих в паз в алюминиевом верхнем корпусе. Ваша задача — с помощью рычажного инструмента сдвинуть эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно осторожно подтягивая нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните приподнимать передний край.

Используйте то же поддевание, чтобы одновременно сдвигать защёлки внутрь и вытаскивать нижнюю часть корпуса из верхнего корпуса.

Возможно, потребуется перемещать рычажный инструмент вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и делайте понемногу.

Продолжайте по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

В дальнейшем в этом руководстве вы будете снимать несколько утопленных винтов Phillips. Биты для отвёрток обычно слишком широки, чтобы поместиться в углублениях, поэтому подготовьте тонкую стержневую крестовую отвёртку.

Сначала снимите антенну AirPort (бóльшую из двух), расположенную вблизи кнопки питания.

Слегка сожмите два фиксирующих усика друг к другу и снимите антенну AirPort с её штыря.

Чрезмерное сжатие двух штырей обязательно приведёт к их отламыванию от внутренней рамки. Работайте аккуратно.

При повторной установке придётся слегка сжать два штыря вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте кончик лопатки, чтобы слегка приподнять левую сторону фиксатора ZIF-кабеля от его разъёма.

Фиксатор ZIF-кабеля приподнимется примерно на 1 мм и остановится. Ни в коем случае не пытайтесь полностью снять фиксатор ZIF-кабеля.

Поднимите шлейф аудиоплаты из его разъёма.

Если он не поднимается, значит фиксатор ZIF-кабеля не полностью освобождён. Убедитесь, что он равномерно приподнят примерно на 1 мм от разъёма на плате межсоединений.

Поверните мини так, чтобы механизм загрузки SuperDrive был направлен к вам.

С помощью пинцета приподнимите разъём кабеля термодатчика жёсткого диска с его разъёма на логической плате.

Хватайте пинцетом сам разъём (как показано на фото), а не провода.

Разъём находится под отверстием оптического привода, рядом с батарейкой PRAM.

На следующих шагах вы удалите четыре винта Phillips, крепящие внутреннюю рамку к нижнему корпусу. В каждом шаге приведено обзорное изображение с общим расположением и крупный план самого винта.

Снимите утопленный винт Phillips возле кнопки питания, крепящий внутреннюю рамку к нижней части корпуса.

Снимите утопленный винт Phillips возле индикатора спящего режима, крепящий внутреннюю рамку к нижней части корпуса.

Этот винт является самым длинным из четырёх винтов, крепящих внутреннюю рамку к нижней части корпуса.

Снимите винт Phillips с внутренней рамки возле антенны Bluetooth.

Снимите винт Phillips возле аудиопортов, крепящий внутреннюю рамку к нижней части корпуса.

Осторожно приподнимите внутреннюю рамку от нижней части корпуса, следя за антенной AirPort и другими кабелями, которые могут застрять.

Возможно, потребуется потянуть вверх вблизи платы межсоединений, чтобы отделить её от логической платы.

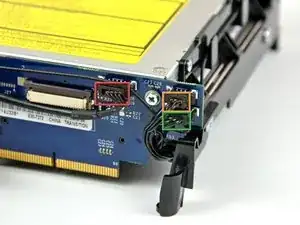

Отключите следующие разъёмы от платы межсоединений:

Кабель Bluetooth.

Кабель платы ИК-приёма.

Кабель вентилятора.

Для удобства можно использовать пинцет или ногти, чтобы отвести разъёмы от платы.

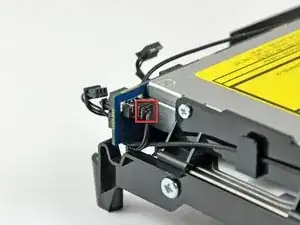

Отсоедините кабель динамика от платы соединений.

Может быть полезно использовать пинцет или ногти, чтобы аккуратно оттянуть разъём от платы.

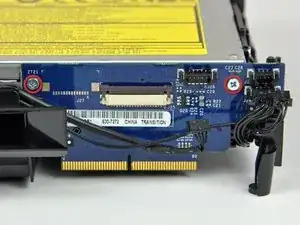

Удалите два винта с крестообразным шлицем, крепящие плату соединений к оптическому приводу.

Используйте плоский конец медиатора, чтобы отделить плату соединений от оптического и жёсткого дисков.

Снимите плату соединений с внутренней рамы.
