Замена платы IR и кабеля модели Mac mini A1176

Выключите ваш Mac mini, отсоедините все кабели и переверните его.

Вставьте лопатку в щель между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопатка должна дойти до упора на глубину около 1 см.

Аккуратно отогните лопатку наружу, чтобы немного расширить щель, и приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых зажимов, которые входят в канал верхнего алюминиевого корпуса. Ваша цель — использовать лопатку, чтобы толкнуть эти зажимы внутрь, чтобы освободить их от канала, при этом аккуратно поднимая нижний корпус.

Как только первая сторона будет свободна, поверните Mac mini и начните поднимать передний край.

Используйте то же движение, чтобы одновременно отогнуть зажимы внутрь и поднять нижний корпус из верхнего корпуса.

Вам может потребоваться перемещать лопатку вдоль края, чтобы освободить все зажимы. Будьте терпеливы и работайте по чуть-чуть.

Продолжайте работать по периметру, освобождая зажимы вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

Позже в этом руководстве вам придется снять несколько утопленных винтов Phillips. Насадки для винтов обычно слишком крупные, чтобы поместиться в углубления, поэтому убедитесь, что у вас есть отвертка Phillips с тонким стержнем.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Немного сожмите два удерживающих рычага друг к другу и снимите антенну AirPort с поста.

Сильное сжатие двух постов обязательно сломает их от внутренней рамы. Работайте осторожно.

При повторной установке вам придется слегка сжать два поста, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте кончик лопатки, чтобы немного приподнять левую сторону замка ZIF-кабеля от его разъема.

Замок ZIF-кабеля поднимется примерно на 1 мм и остановится. Не пытайтесь удалить замок ZIF-кабеля полностью.

Поднимите шлейф звуковой платы из разъема.

Если он не поддается, замок ZIF-кабеля не полностью освобожден. Убедитесь, что он равномерно поднят на 1 мм от разъема на плате соединений.

Поверните мини так, чтобы механизм загрузки SuperDrive был обращен к вам.

Используйте пинцет, чтобы поднять разъем кабеля термодатчика жесткого диска с материнской платы.

Используйте пинцет, чтобы схватить разъем (как показано на изображении), а не провода.

Разъем находится под отверстием для оптического привода, рядом с батареей PRAM.

В следующих шагах вы снимете четыре винта Phillips, крепящие внутреннюю рамку к нижнему корпусу. В каждом шаге есть обзорное изображение, показывающее общее расположение и крупный план, показывающий сам винт.

Снимите утопленный винт Phillips рядом с кнопкой питания, крепящий внутреннюю рамку к нижнему корпусу.

Снимите утопленный винт Phillips рядом с индикатором сна, крепящий внутреннюю рамку к нижнему корпусу.

Этот винт является самым длинным из четырех винтов, крепящих внутреннюю рамку к нижнему корпусу.

Снимите винт Phillips из внутренней рамки рядом с антенной Bluetooth.

Снимите винт Phillips рядом с аудиоразъемами, крепящий внутреннюю рамку к нижнему корпусу.

Аккуратно поднимите внутреннюю рамку с нижнего корпуса, следя за антенной AirPort и другими кабелями, которые могут застрять.

Может потребоваться потянуть вверх рядом с платой соединений, чтобы отделить ее от материнской платы.

Антенна Bluetooth снимается простым поднятием ее с внутренней рамки.

Снимите антенну Bluetooth с внутренней рамки, надавливая с обеих сторон платы как можно ближе к центральному посту.

Это может потребовать немного силы.

Уберите два винта с крестообразной головкой, крепящие оптический привод к внутреннему каркасу.

Поверните мини-устройства на 180 градусов и снимите два винта с крестообразной головкой, крепящие оптический привод к внутреннему каркасу с другой стороны.

Уберите два винта с крестообразной головкой, крепящие межсоединительную плату к оптическому приводу.

Используйте плоский конец лопатки, чтобы отделить межсоединительную плату от оптического привода.

Поднимите оптический привод из внутреннего каркаса.

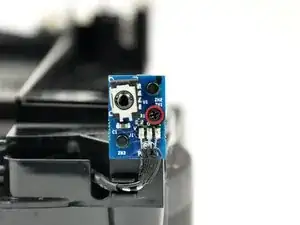

Уберите один винт с крестообразной головкой, крепящий ИК-плату к внутреннему каркасу.

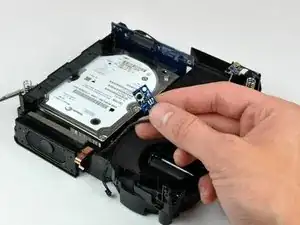

Проведите ИК-плату и кабель через канал рядом с жестким диском в внутреннем каркасе.

Переверните внутренний каркас.

Проведите ИК-плату и кабель через канал внутри внутреннего каркаса.

Проведите ИК-плату и кабель через небольшой пластиковый зажим во внутреннем каркасе.

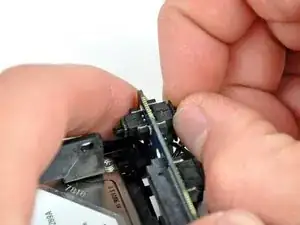

Используйте пальцы, чтобы отключить разъем ИК-кабеля от его гнезда на межсоединительной плате. Убедитесь, что тянете строго вверх, и тяните за разъем, а не за кабель.
