Замена нижней оболочки Mac mini модели A1176

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте ломик (Jimmy) в щель между алюминиевой верхней крышкой и пластиковой нижней оболочкой.

Ломик должен упереться примерно на 3/8" вниз.

Осторожно согните ломик наружу, чтобы немного расширить щель, и приподнимите нижнюю оболочку.

На нижней оболочке есть несколько пластиковых защёлок, которые входят в паз алюминиевой верхней крышки. Ваша цель — с помощью ломика сдвинуть эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно аккуратно поднимая нижнюю оболочку.

Когда одна сторона освободится, поверните Mac mini и начните отпирать передний край.

Используйте тот же приём поддёма для одновременного загибания защёлок внутрь и подъёма нижней оболочки из верхней.

Возможно, придётся перемещать ломик вдоль кромки, чтобы отщелкнуть все защёлки. Будьте терпеливы и делайте по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхнюю крышку с нижней оболочки.

Позже в этом руководстве вы будете снимать несколько утопленных винтов с крестообразной шлицей. Драйверы с коротким стержнем обычно слишком толстые для таких углублений, поэтому подготовьте крестовую отвёртку с тонким штоком.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Слегка сожмите две удерживающие лапки друг к другу и снимите антенну AirPort с её штыря.

Сильное сжатие двух штырей наверняка отломает их от внутренней рамы. Работайте аккуратно.

При повторной установке придётся слегка сжать два штыря вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте наконечник лопатки, чтобы слегка приподнять левую сторону фиксатора ZIF-кабеля от его разъёма.

Фиксатор ZIF поднимется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-кабеля.

Поднимите ленту аудиоплаты из её разъёма.

Если лента не поддаётся, фиксатор ZIF не полностью отпущен. Убедитесь, что он равномерно приподнят примерно на 1 мм от разъёма на плате соединителей.

Поверните mini так, чтобы механизм загрузки SuperDrive был обращён к вам.

С помощью пинцета поднимите разъём кабеля датчика температуры жёсткого диска с его гнезда на логической плате.

Захватывайте пинцетом разъём (как показано на фото), не провода.

Разъём находится под отверстием оптического привода, рядом с батареей PRAM.

В следующих шагах вы снимете четыре винта с крестообразной шлицей, фиксирующие внутреннюю раму к нижнему корпусу. В каждом шаге есть обзорное фото, показывающее общее расположение, и крупный план, показывающий сам винт.

Снимите утопленный винт с крестообразной шлицей рядом с кнопкой питания, фиксирующий внутреннюю раму к нижней оболочке.

Снимите утопленный винт с крестообразной шлицей рядом с индикатором сна, фиксирующий внутреннюю раму к нижней оболочке.

Этот винт — самый длинный из четырёх, фиксирующих внутреннюю раму к нижнему корпусу.

Снимите винт с крестообразной шлицей с внутренней рамы рядом с антенной Bluetooth.

Снимите винт с крестообразной шлицей рядом с аудиопортами, фиксирующий внутреннюю раму к нижнему корпусу.

Осторожно приподнимите внутреннюю раму от нижней оболочки, следя за антенной AirPort и любыми другими кабелями, которые могут зацепиться.

Возможно, потребуется подтянуть возле платы соединителей, чтобы отделить её от логической платы.

Крепко захватите разъём кабеля кнопки питания пинцетом и поднимите его вертикально вверх, снимая с логической платы.

Крепко захватите разъём кабеля индикатора сна пинцетом и поднимите его вертикально вверх, снимая с логической платы.

Удалите один винт Torx T10, фиксирующий материнскую плату к нижнему корпусу.

Используйте плоский конец лопатки, чтобы слегка приподнять материнскую плату возле батареи PRAM и отделить её от нижнего корпуса.

Потребуется аккуратно оттянуть индикатор сна (показан красным), чтобы освободить кромку материнской платы.

Осторожно приподнимите свободный конец материнской платы и, покачивая плату, вытяните её от разъёмов ввода-вывода.

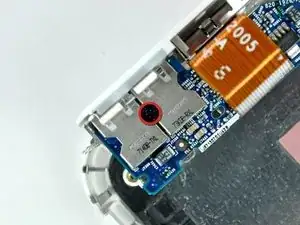

Удалите один винт Phillips, фиксирующий аудиоплату к нижнему корпусу.

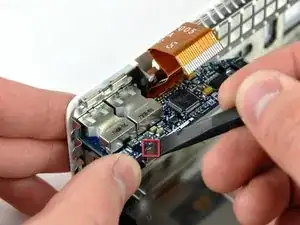

Используйте лопатку, чтобы прижать металлический язычок (показан красным), одновременно подталкивая край аудиоплаты вверх большим пальцем.

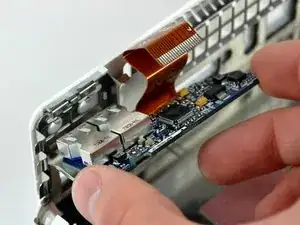

Немного приподнимите свободный конец аудиоплаты и оттяните её от стороны с портами нижнего корпуса.

Нижний корпус остаётся.
