Замена батарейки PRAM в Mac mini модели A1176

Выключите Mac mini, отсоедините все кабели и переверните его.

Вставьте лопатку в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопатка должна упереться приблизительно на 3/8"

Осторожно согните лопатку наружу, чтобы немного расширить зазор, и приподнимите нижнюю часть корпуса.

На нижней части корпуса находятся несколько пластиковых защёлок, входящих в канал алюминиевого верхнего корпуса. Ваша задача — с помощью лопатки сдвинуть эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно аккуратно поднимая нижнюю часть корпуса.

Когда одна сторона освободится, поверните Mac mini и начните поддевать переднюю кромку.

Используйте то же поддевание, чтобы согнуть защёлки внутрь и поднять нижнюю часть корпуса из верхней.

Возможно, придётся перемещать лопатку вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и работайте по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последней кромки.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

Позже в этом руководстве вы будете снимать несколько утопленных винтов Phillips. Отвёртки с насадками обычно слишком широки для этих углублений, поэтому подготовьте отвёртку Phillips с тонким шлицем.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Легко сожмите две удерживающие лапки друг к другу и снимите антенну AirPort с штыря.

Чрезмерное сжатие двух штырей обязательно сломает их на внутренней раме. Работайте аккуратно.

При повторной установке придётся слегка сжать два штыря вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте конец лопатки, чтобы слегка поднять левую сторону фиксатора ZIF-кабеля от его разъёма.

Фиксатор ZIF-кабеля поднимется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-кабеля.

Поднимите ленточный кабель аудиоплаты из его разъёма.

Если кабель отказывается подниматься из разъёма, значит фиксатор ZIF-кабеля не полностью освобождён. Убедитесь, что он равномерно приподнят примерно на 1 мм от разъёма на плате соединений.

Поверните мини так, чтобы механизм загрузки SuperDrive был обращён к вам.

С помощью пинцета приподнимите разъём кабеля датчика температуры жёсткого диска от его разъёма на логической плате.

Хватайте пинцетом за разъём (как показано на фото), не за провода.

Разъём находится под отверстием для оптического привода, рядом с батарейкой PRAM.

В следующих шагах вы снимете четыре винта Phillips, закрепляющие внутреннюю раму в нижнем корпусе. В каждом шаге приведено обзорное фото с общим расположением и крупный план самого винта.

Снимите утопленный винт Phillips возле кнопки питания, закрепляющий внутреннюю раму к нижнему корпусу.

Снимите утопленный винт Phillips возле индикатора сна, закрепляющий внутреннюю раму к нижнему корпусу.

Этот винт — самый длинный из четырёх, фиксирующих внутреннюю раму к нижней части корпуса.

Снимите винт Phillips с внутренней рамы около антенны Bluetooth.

Снимите винт Phillips возле аудиопортов, закрепляющий внутреннюю раму к нижнему корпусу.

Осторожно поднимите внутреннюю раму от нижнего корпуса, следя за антенной AirPort и другими кабелями, которые могут зацепиться.

Возможно, потребуется приподнять в районе платы соединений, чтобы отделить её от логической платы.

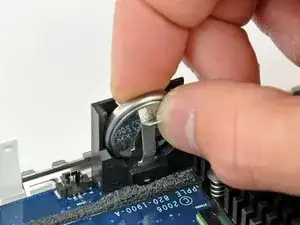

Нажмите на батарею PRAM в направлении центра логической платы и потяните её вверх, чтобы извлечь из держателя. Придётся нажать на батарею сильнее, чем кажется, чтобы она освободилась.

Не сгибайте металлический контакт слишком сильно — он может отломаться, и потребуется новая логическая плата.

При установке новой батареи убедитесь, что сторона с надписями по краям обращена к чёрному пластиковому держателю. Также убедитесь, что металлические контакты соприкасаются с батареей (при необходимости можно слегка подогнуть их вперёд).
