Замена жесткого диска Mac mini модели A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте Джимми в щель между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Джимми должен дойти до упора на глубину около 1 см.

Осторожно наклоните Джимми наружу, чтобы слегка расширить щель и приподнять нижний корпус.

На нижнем корпусе есть несколько пластиковых зажимов, которые входят в канал алюминиевого верхнего корпуса. Ваша цель — использовать Джимми, чтобы продвинуть эти зажимы внутрь, тем самым освободив их из канала, одновременно слегка поднимая нижний корпус.

Как только вы освободите одну сторону, поверните Mac mini и начните поднимать передний край.

Используйте то же самое движение для того, чтобы наклонить зажимы внутрь и поднять нижний корпус из верхнего корпуса.

Возможно, вам придется переместить Джимми вдоль края, чтобы освободить все зажимы. Будьте терпеливы и действуйте постепенно.

Продолжайте работать вокруг периметра, освобождая зажимы вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

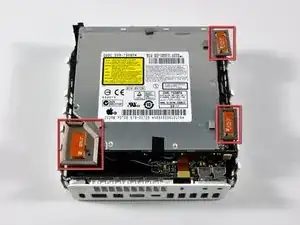

На следующих нескольких шагах вы будете удалять антенны AirPort и Bluetooth (показано красным) из внутренней рамы. Будьте осторожны, так как поломка кронштейнов потребует замены внутренней рамы.

Сначала снимем антенну AirPort, расположенную в левом нижнем углу этого изображения.

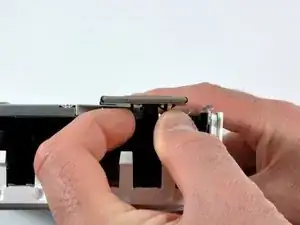

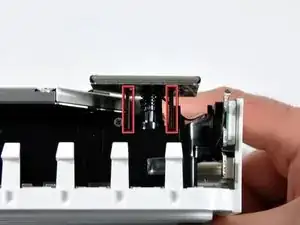

Немного сожмите два зажимных рычага друг к другу и поднимите антенну AirPort с её стойки.

Чрезмерное сжатие двух стоек может привести к их поломке. Работайте аккуратно.

Во время повторной установки вам придется немного сжать две стойки, чтобы они подошли в отверстия на плате антенны AirPort.

Две платы антенн Bluetooth просто поднимаются с внутренней рамы.

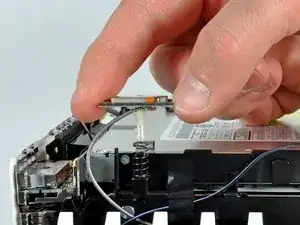

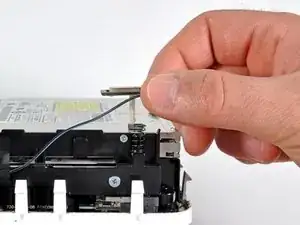

Ухватите антенну Bluetooth, ближайшую к боковой панели компьютера, за края платы и потяните её вертикально вверх с внутренней рамы.

Тяните осторожно, так как она может оказать значительное сопротивление и высвободиться внезапно.

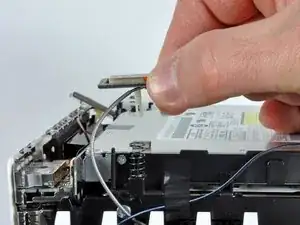

Удалите плату антенны, расположенную ближе к передней части mini, потянув её вертикально вверх с внутренней рамы.

Если необходимо, снимите кусок скотча, фиксирующий кабели антенны к внутренней раме.

Обязательно следите за пружинами под каждой из трех плат антенн.

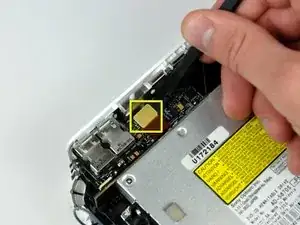

Используйте ровный конец лопатки, чтобы приподнять разъем аудиокабеля с аудиоплаты.

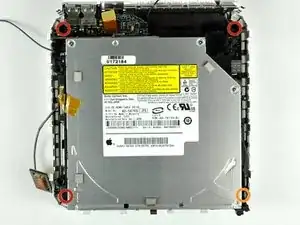

Удалите следующие четыре винта, закрепляющие внутреннюю раму к нижнему корпусу:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в правом нижнем углу этого изображения утоплен глубоко в внутренней раме и длиннее остальных трех винтов. Фонарик и тонкая отвертка помогут в удалении.

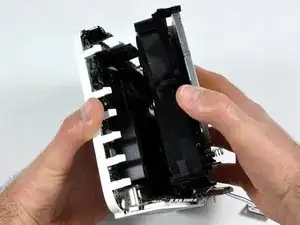

Поднимите внутреннюю раму с нижнего корпуса, начиная с заднего края, пока не почувствуете, что скрытый край разъемника на материнской плате отсоединился. Затем поднимите вертикально, следя за кабелями Bluetooth и 802.11 антенн.

При повторной сборке кабель антенны Wi-Fi проходит к внутренней стороне вентиляционного отверстия, а затем над вершиной вентиляционного отверстия.

Удалите два винта Phillips, соединяющих нижнюю сторону жесткого диска с внутренней рамой.

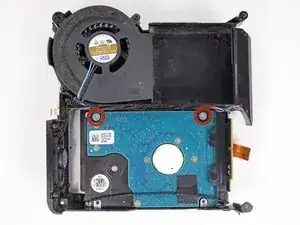

Удалите два винта Phillips, закрепляющих боковую часть жесткого диска к внутренней раме.

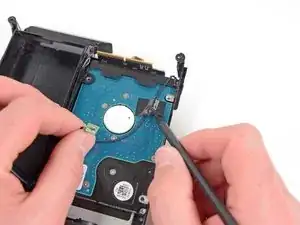

Используйте ровный конец лопатки, чтобы приподнять плату температурного датчика жесткого диска от клея, крепящего её к боковой стороне жесткого диска.

Снимите полоску скотча, удерживающую кабель температурного датчика к жесткому диску, и извлеките температурный датчик из жесткого диска.

Вам необходимо будет перенести этот температурный датчик на ту же позицию на новом жестком диске.

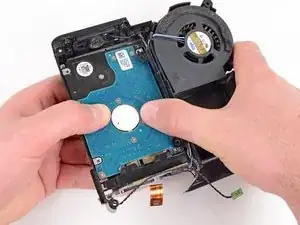

Сдвиньте жесткий диск в сторону динамика, чтобы отключить его от соединительной платы.

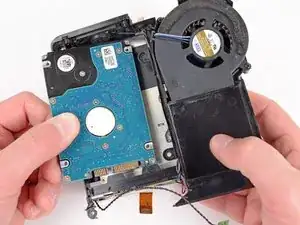

Поднимите жесткий диск с края, противоположного вентилятору, и извлеките его из внутренней рамы.
