Замена аудиоплаты в Mac mini, модель A1176

Выключите Mac mini, отключите все кабели и переверните его вверх дном.

Вставьте джимми в зазор между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Джимми должен зайти примерно на 3/8 дюйма и упирается в препятствие.

Осторожно отогните джимми наружу, чтобы немного расширить зазор, и слегка приподнимите нижний корпус.

На нижнем корпусе расположено несколько пластиковых защёлок, которые входят в пазы алюминиевого верхнего корпуса. Ваша задача — с помощью джимми аккуратно вдавить эти защёлки внутрь, освобождая их из пазов, одновременно слегка поднимая нижний корпус.

После того как одна сторона освобождена, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём: одновременно вдавливайте защёлки внутрь и приподнимайте нижний корпус вверх, чтобы вывести его из верхнего корпуса.

Возможно, потребуется перемещать джимми вдоль края, чтобы поддеть все защёлки. Будьте терпеливы и работайте постепенно.

Продолжайте работать по периметру, освобождая защёлки на последнем крае.

Переверните Mac mini обратно и снимите верхний корпус с нижнего.

Далее по инструкции Вам нужно будет открутить несколько утопленных винтов с крестообразным шлицем. Обычно биты слишком велики для таких углублений, поэтому обязательно используйте тонкую отвёртку с крестообразным наконечником.

Сначала снимите антенну AirPort (более крупную из двух), расположенную рядом с кнопкой питания.

Слегка сожмите две фиксирующие скобы навстречу друг другу и снимите антенну AirPort с её штифта.

Если чрезмерно сжать штифты, они сломаются на внутренней раме. Действуйте аккуратно.

При установке новой детали придется слегка сжать штифты вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Воспользуйтесь кончиком лопатки, чтобы слегка приподнять левую сторону фиксатора кабеля ZIF из его разъёма.

Фиксатор кабеля ZIF поднимется примерно на 1 мм и дальше не двигается. Не пытайтесь полностью извлечь фиксатор кабеля ZIF.

Вытяните ленточный кабель аудиоплаты из разъёма.

Если кабель не вынимается, фиксатор ZIF, возможно, не полностью освобождён. Убедитесь, что он равномерно приподнят примерно на 1 мм от разъёма на межплатной плате.

Поверните мини так, чтобы механизм загрузки дисковода SuperDrive оказался перед вами.

Воспользуйтесь пинцетом, чтобы отсоединить разъём кабеля датчика тепла жёсткого диска от разъёма на логической плате.

Используйте пинцет, чтобы взяться за разъём (как показано на снимке), а не за провода.

Разъём находится под оптическим приводом, рядом с батарейкой PRAM.

В следующих нескольких шагах Вы открутите четыре винта с крестообразным шлицем, которые крепят внутреннюю раму к нижнему корпусу. На каждом шаге приведены общий вид с указанием расположения и увеличенное изображение самого винта.

Открутите утопленный винт с крестообразным шлицем возле кнопки питания, крепящий внутреннюю раму к нижнему корпусу.

Открутите утопленный винт с крестообразным шлицем возле индикатора сна, крепящий внутреннюю раму к нижнему корпусу.

Этот винт — самый длинный из четырёх, крепящих внутреннюю раму к нижнему корпусу.

Открутите винт с крестообразным шлицем от внутренней рамы возле антенны Bluetooth.

Открутите винт с крестообразным шлицем возле аудиоразъёмов, крепящий внутреннюю раму к нижнему корпусу.

Осторожно приподнимите внутреннюю раму от нижнего корпуса, следя за антенной AirPort и другими кабелями, которые могут зацепиться.

Возможно, нужно будет тянуть вверх вблизи межплатной платы, чтобы отделить её от логической платы.

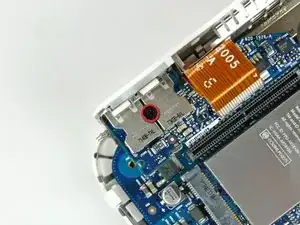

Открутите один винт с крестообразным шлицем, крепящий аудиоплату к нижнему корпусу.

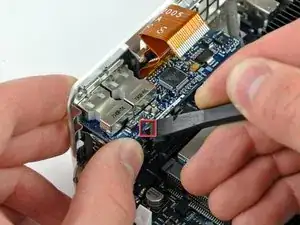

Используйте лопатку, чтобы нажать на небольшой металлический язычок (показан красным), одновременно приподнимая аудиоплату большим пальцем.

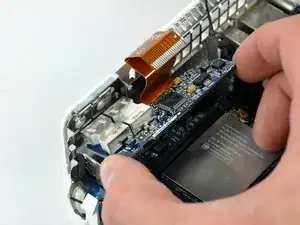

Осторожно приподнимите свободный конец аудиоплаты и потяните её в сторону от разъёмов на нижней части корпуса.
