Замена динамика в Mac mini модели A1176

Выключите Mac mini, отсоедините все кабели и переверните его.

Вставьте лопатку Jimmy в щель между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопатка должна дойти до упора примерно на 3/8 дюйма (около 1 см) вглубь.

Аккуратно отогните лопатку Jimmy наружу, чтобы немного расширить щель, и слегка приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых защелок, которые входят в канал алюминиевого верхнего корпуса. Ваша цель — использовать лопатку Jimmy, чтобы надавить на эти защелки внутрь достаточно для их освобождения из канала, одновременно аккуратно потянув нижний корпус вверх.

Как только первая сторона освобождена, поверните Mac mini и начните поддевать передний край.

Используйте то же поддевающее движение, чтобы одновременно отогнуть защелки внутрь и приподнять нижний корпус из верхнего корпуса.

Возможно, вам придется перемещать лопатку Jimmy вдоль края, чтобы поддеть все защелки. Будьте терпеливы и делайте это постепенно.

Продолжайте работать по периметру, освобождая защелки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

Позже в этом руководстве вам нужно будет удалить несколько углубленных винтов с крестообразным шлицем. Биты для отверток, как правило, слишком велики, чтобы поместиться в углубления, поэтому убедитесь, что у вас под рукой есть отвертка с крестообразным шлицем и тонким стержнем.

Сначала удалите антенну AirPort (бóльшую из двух), расположенную рядом с кнопкой питания.

Слегка сожмите две удерживающие планки друг к другу и снимите антенну AirPort со своего штырька.

Сильное сжатие двух штырьков обязательно приведет к их отламыванию от внутренней рамы. Работайте аккуратно.

При повторной установке вам придется слегка сжать два штырька вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте кончик лопатки, чтобы слегка приподнять левую сторону замка ZIF-кабеля из его гнезда.

Замок ZIF-кабеля поднимется примерно на 1 мм и остановится. Не пытайтесь полностью удалить замок ZIF-кабеля.

Извлеките гибкий кабель платы аудио из его гнезда.

Если он не вынимается из гнезда, значит, замок ZIF-кабеля не полностью отпущен. Убедитесь, что он равномерно приподнят примерно на 1 мм от гнезда на плате interconnect.

Поверните mini так, чтобы механизм загрузки слота SuperDrive был обращен к вам.

Используйте пинцет, чтобы поднять разъем кабеля датчика температуры жесткого диска с его гнезда на материнской плате.

Используйте пинцет, чтобы захватить разъем (как показано на рисунке), а не провода.

Разъем расположен под отверстием оптического привода, рядом с батареей PRAM.

В следующих нескольких шагах вы удалите четыре винта с крестообразным шлицем, которые крепят внутреннюю раму к нижней части корпуса. Каждый шаг включает обзорное изображение, показывающее общее расположение, и крупный план, показывающий конкретный винт.

Удалите углубленный винт с крестообразным шлицем возле кнопки питания, который крепит внутреннюю раму к нижнему корпусу.

Удалите углубленный винт с крестообразным шлицем возле индикатора сна, который крепит внутреннюю раму к нижнему корпусу.

Этот винт является самым длинным из четырех винтов, крепящих внутреннюю раму к нижней части корпуса.

Удалите винт с крестообразным шлицем с внутренней рамы возле антенны Bluetooth.

Удалите винт с крестообразным шлицем возле аудиопортов, который крепит внутреннюю раму к нижней части корпуса.

Аккуратно приподнимите внутреннюю раму от нижнего корпуса, обращая внимание на антенну AirPort и другие кабели, которые могут зацепиться.

Может потребоваться потянуть вверх возле платы interconnect, чтобы отделить ее от материнской платы.

Удалите два винта с крестообразным шлицем, крепящих сторону жесткого диска к внутренней раме.

Удалите два винта с крестообразным шлицем, крепящих низ жесткого диска к внутренней раме.

Большими пальцами сдвиньте жесткий диск в сторону динамика, отсоединив его от платы interconnect.

Извлеките жесткий диск из внутренней рамы.

При повторной установке может быть полезно отвести кабели от SATA-коннектора и перевернуть внутреннюю раму (придерживая жесткий диск), чтобы помочь установить его в разъем.

Не забудьте перенести пенопластовую прокладку на новый жесткий диск.

Если вы устанавливаете новый жесткий диск, у нас есть руководство по установке OS X, которое поможет вам запустить систему.

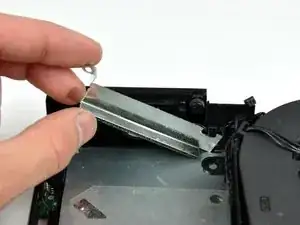

Извлеките металлический кронштейн возле динамика из внутренней рамы.

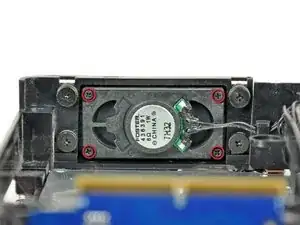

Отверните четыре винта с крестообразным шлицем, крепящие динамик к его металлическому кронштейну.

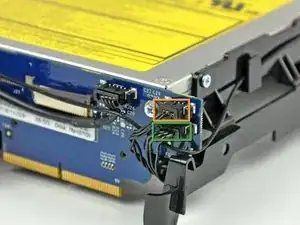

Отсоедините от платы interconnect следующие разъемы:

Кабель ИК-датчика.

Кабель вентилятора.

Используйте пинцет или ногти, чтобы отсоединить разъем кабеля динамика от платы interconnect.

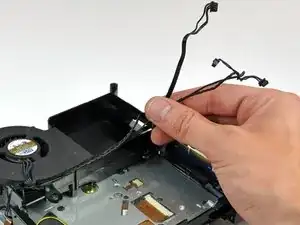

Высвободите кабели из канала во внутренней раме, пока кабель динамика не будет полностью свободен.

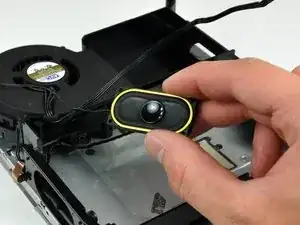

Извлеките динамик из внутренней рамы.
