Замена вентилятора Mac mini модель A1176

Выключите Mac mini, отключите все кабели и переверните его вверх дном.

Вставьте Jimmу в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Джими должен упереться примерно на 3/8" внутрь.

Аккуратно отогните Джими наружу, чтобы немного приподнять щель, и немного приподнимите нижнюю часть корпуса.

На нижней части корпуса расположено несколько пластиковых защёлок, которые входят в паз в алюминиевом верхнем корпусе. Ваша задача — с помощью Джими сдвинуть эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно аккуратно поднимая нижнюю часть корпуса.

Когда одна сторона освобождена, поверните Mac mini и начните приподнимать переднюю кромку.

Используйте тот же приём поддевания, чтобы одновременно загибать защёлки внутрь и поднимать нижнюю часть корпуса из верхнего корпуса.

Возможно, потребуется перемещать Джими вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и работайте по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последней кромки.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

Позже в этом руководстве вы будете снимать несколько утопленных винтов Phillips. Драйверы с битами обычно слишком широки для этих углублений, поэтому подготовьте отвертку Phillips с тонким стержнем.

Сначала снимите антенну AirPort (большая из двух), расположенную рядом с кнопкой питания.

Слегка сожмите две фиксирующие лапки друг к другу и снимите антенну AirPort с её паза.

Чрезмерное сжатие двух штырей обязательно отломает их от внутренней рамы. Работайте деликатно.

При обратной установке вам потребуется слегка сжать два штыря вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Используйте кончик лопатки, чтобы слегка приподнять левую сторону фиксаторa ZIF-кабеля от его гнезда.

Фиксатор ZIF-кабеля поднимется примерно на 1 мм и остановится. Не пытайтесь полностью снять фиксатор ZIF-кабеля.

Поднимите ленточный кабель аудиоплаты из его гнезда.

Если кабель отказывается подниматься из гнезда, фиксатор ZIF-кабеля не полностью освобождён. Убедитесь, что он равномерно приподнят примерно на 1 мм от гнезда на межсоединительной плате.

Поверните мини так, чтобы механизм загрузки слота SuperDrive был обращён к вам.

С помощью пинцета подденьте разъём кабеля температурного датчика жёсткого диска от его гнезда на логической плате.

Хватайте пинцетом сам разъём (как показано на фото), а не провода.

Разъём расположен под отверстием оптического привода, рядом с батареей PRAM.

В следующих шагах вы снимете четыре винта Phillips, фиксирующие внутреннюю раму к нижнему корпусу. В каждом шаге есть обзорное фото с общим местоположением и крупный план с самим винтом.

Снимите утопленный винт Phillips рядом с кнопкой питания, фиксирующий внутреннюю раму к нижней части корпуса.

Снимите утопленный винт Phillips рядом с индикатором сна, фиксирующий внутреннюю раму к нижней части корпуса.

Этот винт — самый длинный из четырёх винтов, фиксирующих внутреннюю раму к нижнему корпусу.

Снимите винт Phillips из внутренней рамы рядом с антенной Bluetooth.

Снимите винт Phillips возле аудиопортов, фиксирующий внутреннюю раму к нижнему корпусу.

Осторожно приподнимите внутреннюю раму от нижней части корпуса, следя за антенной AirPort и другими кабелями, которые могут зацепиться.

Возможно, потребуется потянуть вверх в районе межсоединительной платы, чтобы отделить её от логической платы.

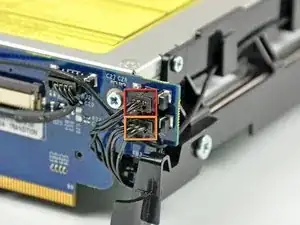

Отсоедините следующие разъёмы от межсоединительной платы:

Кабель ИК-платы.

Кабель вентилятора.

Из-за их малого размера полезно использовать ногти или пинцет, чтобы захватить разъёмы и оттянуть их от межсоединительной платы.

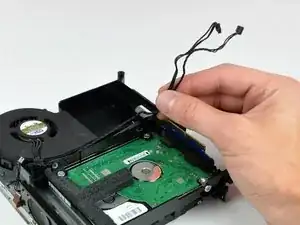

Выведите кабели вентилятора и ИК-платы из канала во внутренней раме.

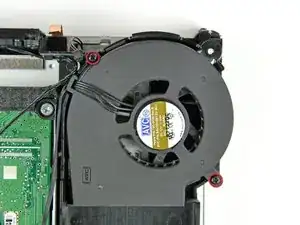

Удалите два винта с крестообразным шлицем, крепящие вентилятор к внутренней раме.

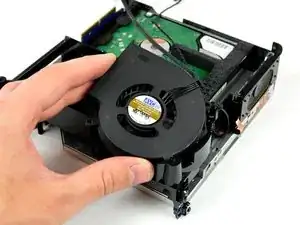

Поднимите вентилятор из внутренней рамы, следя за тем, чтобы кабели не застряли.
