Замена оптического привода Mac mini модели A1176

Обновление или замена комбинированного привода или SuperDrive.

Шаг 1

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопаточку в зазор между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Лопаточка должна упереться примерно на 3/8" вниз.

Шаг 2

Аккуратно отогните лопаточку наружу, чтобы немного расширить зазор, и слегка приподнимите нижний корпус.

На нижней части корпуса расположены несколько пластиковых защёлок, которые заходят в паз в алюминиевом верхнем корпусе. Ваша задача — с помощью лопаточки сдвинуть эти защёлки внутрь настолько, чтобы освободить их из паза, одновременно мягко поднимая нижний корпус.

Шаг 3

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Той же поддевной движением сгибайте защёлки внутрь и поднимайте нижний корпус из верхнего.

Шаг 4

Возможно, придётся перемещать лопаточку вдоль края, чтобы поддеть все защёлки. Будьте терпеливы и работайте по чуть-чуть.

Шаг 5

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Шаг 6

Переверните Mac mini обратно и снимите верхний корпус с нижней части.

Шаг 7

Позже в этой инструкции вы будете удалять несколько утопленных винтов Phillips. Отвёртки с насадками обычно слишком толстые для этих углублений, поэтому подготовьте тонкую стержневую крестовую отвёртку.

Сначала снимите антенну AirPort (большую из двух), расположенную рядом с кнопкой питания.

Слегка сожмите две удерживающие лапки друг к другу и поднимите антенну AirPort со штыря.

Чрезмерное сжатие двух штырей обязательно отломает их от внутренней рамки. Работайте аккуратно.

При установке обратно придётся слегка сжать два штыря, чтобы они вошли в отверстия на плате антенны AirPort.

Шаг 8

Используйте наконечник лопаточки, чтобы слегка приподнять левую сторону фиксатора ZIF-кабеля от его разъёма.

Фиксатор ZIF поднимется примерно на 1 мм и остановится. Нельзя пытаться полностью снять фиксатор ZIF-кабеля.

Шаг 9

Поднимите ленточный кабель аудиоплаты из его разъёма.

Если он не поддаётся, фиксатор ZIF не полностью освобождён. Убедитесь, что он равномерно приподнят примерно на 1 мм от разъёма на плате соединений.

Шаг 10

Поверните мини так, чтобы механизм загрузки SuperDrive был обращён к вам.

Пинцетом приподнимите коннектор кабеля термодатчика жёсткого диска с его разъёма на плате логики.

Держите коннектор пинцетом (как показано на фото), не провода.

Коннектор находится под отверстием оптического привода, рядом с батареей PRAM.

Шаг 11

В следующих нескольких шагах вы удалите четыре винта Phillips, закрепляющие внутреннюю рамку на нижнем корпусе. В каждом шаге приведено обзорное фото с общей позицией и крупный план с самим винтом.

Удалите утопленный винт Phillips возле кнопки питания, фиксирующий внутреннюю рамку к нижней части корпуса.

Шаг 12

Удалите утопленный винт Phillips возле индикатора сна, фиксирующий внутреннюю рамку к нижней части корпуса.

Этот винт является самым длинным из четырех винтов, крепящих внутреннюю рамку к нижнему корпусу.

Шаг 13

Удалите винт Phillips из внутренней рамки рядом с антенной Bluetooth.

Шаг 14

Удалите винт Phillips возле аудиопортов, фиксирующий внутреннюю рамку к нижнему корпусу.

Шаг 15

Аккуратно приподнимите внутреннюю рамку от нижней части корпуса, следя за антенной AirPort и другими кабелями, которые могут застрять.

Возможно, потребуется приподнять возле платы соединений, чтобы отделить её от платы логики.

Шаг 16

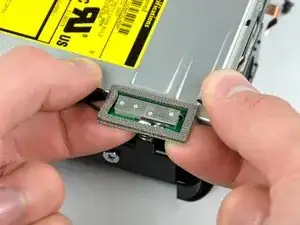

Антенна Bluetooth снимается простым подниманием её с внутренней рамки.

Снимите антенну Bluetooth с внутренней рамки, подтолкнув вверх обе стороны платы как можно ближе к центральному штырю.

Для этого может потребоваться некоторое усилие.

Шаг 17

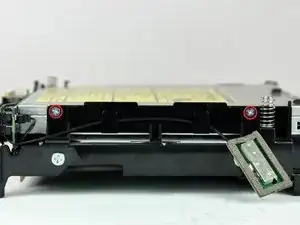

Уберите два винта с крестообразным шлицем, фиксирующие оптический привод к внутренней раме.

Шаг 18

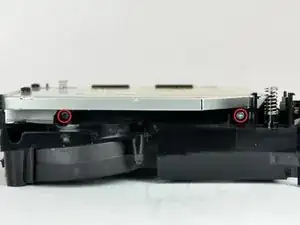

Поверните мини на 180 градусов и снимите два винта с крестообразным шлицем, фиксирующие оптический привод к внутренней раме с другой стороны.

Шаг 19

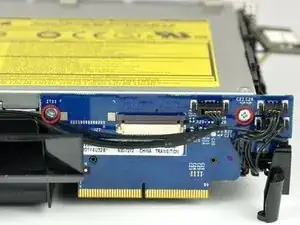

Снимите два винта с крестообразным шлицем, фиксирующие плату межсоединения к оптическому приводу.

Шаг 20

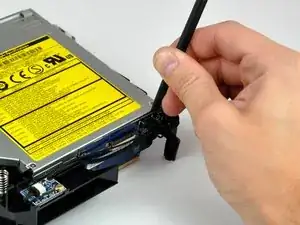

Используйте плоский торец лопатки, чтобы отделить плату межсоединения от оптического привода.

Шаг 21

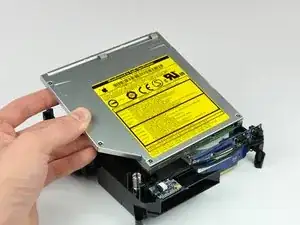

Поднимите оптический привод из внутренней рамы.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
