Замена логической платы iMac Intel 20" EMC 2266

В этом руководстве показано, как заменить логическую плату iMac.

Шаг 1

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к вам.

Ослабьте единственный винт с крестообразной головкой в центре сервисного лючка.

Этот винт закреплён в сервисном лючке.

Снимите сервисный лючок с iMac.

Шаг 2

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы прикрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную ручку до параллельного положения с другой ручкой.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоски мягким растворителем.

Шаг 3

Осторожно потяните стеклянную панель прямо вверх, отрывая её от iMac.

Стеклянная панель имеет несколько направляющих штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю сторону стеклянной панели перед установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут сильно заметны при включённом дисплее.

При возвращении стекла убедитесь, что между стеклом и рамкой ничего нет. Свободные кабели могут быть повреждены или привести к трещинам в стекле.

Шаг 4

Удалите следующие 12 винтов, фиксирующих переднюю рамку к задней крышке:

Восемь T8 Torx, длиной 13 мм.

Четыре T8 Torx, длиной 25 мм.

В 24" iMac Intel Model A1225 два винта по центру внизу длиннее (26 мм), четыре по бокам (по два слева и справа) — средней длины (18 мм), а оставшиеся 6 (четыре вверху, два в нижних углах) — короткие (14 мм).

Шаг 5

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Осторожно поднимите переднюю рамку за верхний край от задней крышки.

Когда верхний край передней рамки освободится от задней крышки, поверните рамку в сторону подставки и снимите её с задней крышки.

Поверните переднюю рамку от остальной части устройства и уложите её над верхним краем iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней крышкой, прежде чем опускать верхний край на iMac.

Шаг 6

Отключите разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы передняя рамка правильно села, заправьте кабель микрофона и его разъём в выемку рядом с платой камеры.

Шаг 7

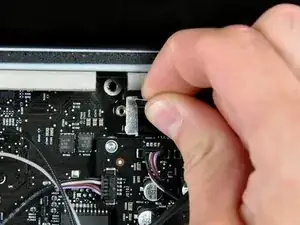

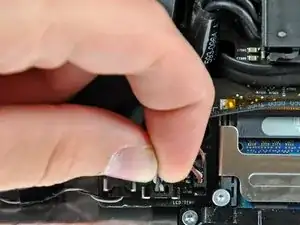

Отсоедините разъём датчика температуры ЖК-дисплея, потянув его прямо вверх от гнезда на логической плате.

(расположен в верхней части логической платы в 24")

Шаг 8

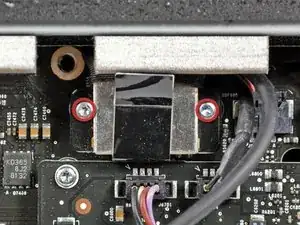

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея к логической плате.

Воспользуйтесь прикреплённой чёрной лентой, чтобы потянуть разъём кабеля данных дисплея прямо от логической платы.

Шаг 9

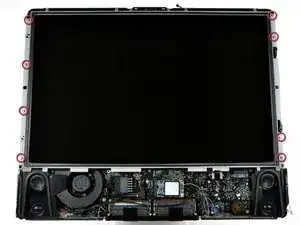

Удалите восемь винтов T8 Torx, фиксирующих панель дисплея к задней крышке.

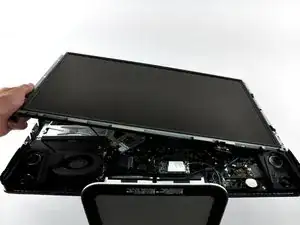

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

Шаг 10

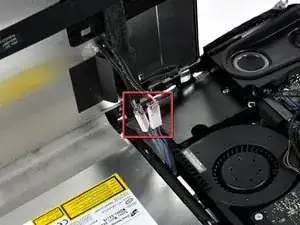

С приподнятой панелью дисплея отсоедините четыре кабеля инвертора.

При установке поместите четыре разъёма кабелей инвертора в выемки между компонентами, прикреплёнными к задней панели, чтобы панель дисплея прилегала заподлицо по краям задней крышки.

(в 24" соединены в один разъём)

Не перепутайте кабели: у них нет уникальных разъёмов. Непарные кабели могут вызвать проблемы с экраном.

Шаг 11

Удалите один винт T10 Torx, фиксирующий правый динамик к задней крышке.

Шаг 12

Отсоедините разъём кабеля правого динамика от аудиоплаты, потянув его прямо вверх из гнезда.

Шаг 13

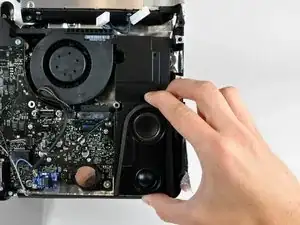

Осторожно поднимите правый динамик и выньте его из задней крышки.

Шаг 14

Отсоедините разъём вентилятора оптического привода от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём в сторону верхнего края iMac.

Шаг 15

Осторожно поднимите вентилятор оптического привода с пластиковых стоек, выступающих из задней крышки.

Шаг 16

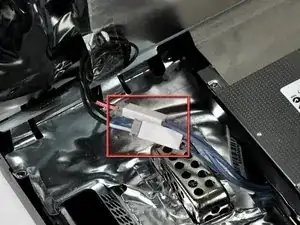

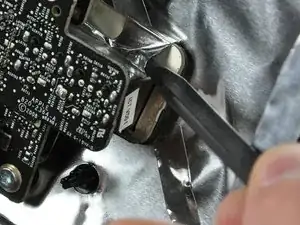

Вставьте плоский конец лопатки в зазор между разъёмом кабеля данных оптического привода и его гнездом.

Поверните лопатку, чтобы разъединить разъём и гнездо.

Полезно работать поочерёдно с разных сторон, чтобы «высадить» разъём из гнезда.

Шаг 17

Отсоедините разъём кабеля микрофона от аудиоплаты, потянув его прямо вверх из гнезда.

Шаг 18

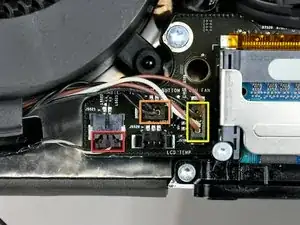

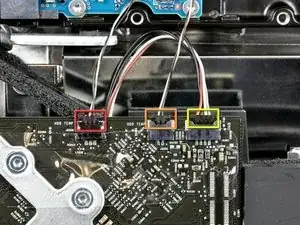

Отключите следующие разъёмы:

Кабель термодатчика жёсткого диска.

Кабель термодатчика оптического привода.

Кабель вентилятора жёсткого диска.

При отсоединении этих разъёмов полезно использовать ногти, чтобы сдвинуть защёлки по обе стороны разъёма к верхней части iMac.

Шаг 19

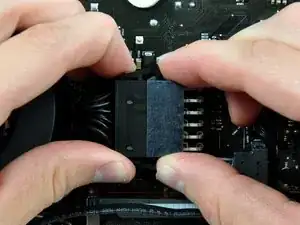

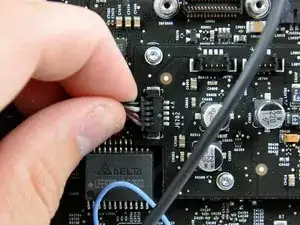

Отключите кабель питания постоянного тока, одновременно нажав обе фиксирующие лапки и оттянув разъём от гнезда на логической плате.

После того как обе фиксирующие лапки пройдут свои удерживающие защёлки, полезно сдвинуть их в сторону левого края iMac одной рукой, а другой рукой тянуть корпус разъёма.

Шаг 20

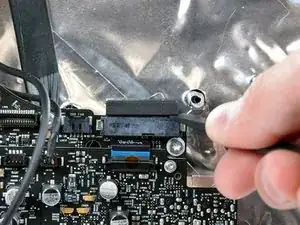

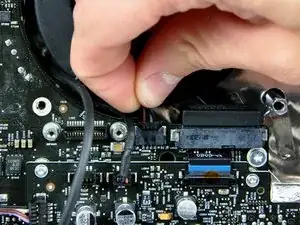

Оттяните кабель данных SATA прямо вверх от логической платы.

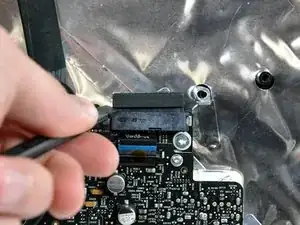

SATA-разъём на большинстве iMac имеет склонность застревать в гнезде на логической плате. Если у вас возникают трудности при отключении кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между SATA-разъёмом и его гнездом и проверните вал лопатки, чтобы безопасно разъединить две части.

Шаг 21

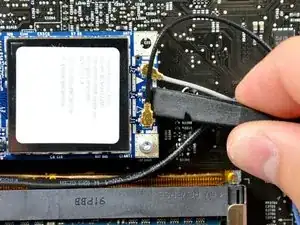

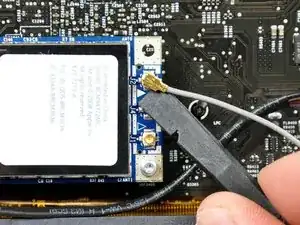

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъёма с карты AirPort Extreme.

Шаг 22

Отключите разъём левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно плоскости аудиоплаты.

Шаг 23

Проденьте кабель левого вентилятора вне канала на вентиляторе ЦП.

Шаг 24

Отключите следующие разъёмы:

Кабель датчика окружающей температуры.

Кабель кнопки питания.

Кабель вентилятора ЦП.

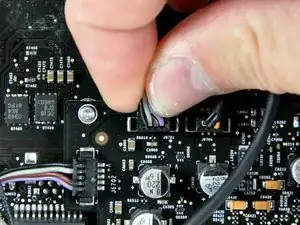

Оттяните разъёмы кнопки питания и вентилятора ЦП прямо вверх от логической платы, а кабель датчика окружающей температуры потяните в направлении нижнего края iMac.

Шаг 25

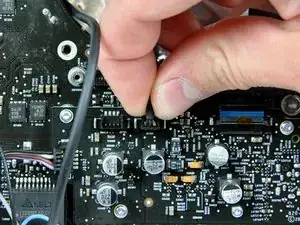

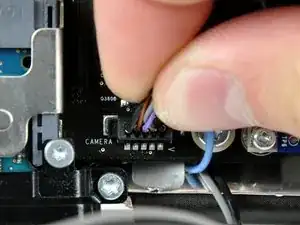

Отключите разъём кабеля камеры от логической платы, потянув его прямо вверх из гнезда.

Шаг 26

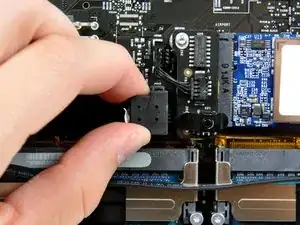

Используйте плоский конец лопатки, чтобы приподнять антенный разъём Bluetooth с платы Bluetooth.

Шаг 27

Используйте острый конец лопатки, чтобы отслоить экранирующую ленту от разъёмов наушников/микрофона.

Шаг 28

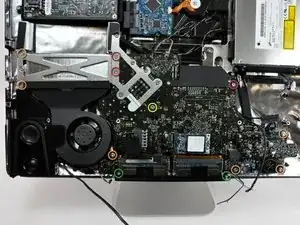

Удалите следующие винты, крепящие логическую плату к задней крышке:

Три мелкозернистых винта Torx T10.

Шесть крупнозернистых винтов Torx T10.

Один более длинный крупнозернистый винт Torx T10.

Два крупнозернистых винта Torx T8.

Шаг 29

Поднимите узел логической платы из задней крышки, следя за тем, чтобы провода и порты ввода-вывода не зацепились.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
