Замена кабеля данных оптического привода iMac Intel 20" EMC 2266

Положите iMac лицевой стороной вниз на стол так, чтобы нижняя кромка была обращена к Вам.

Ослабьте один винт с крестообразной головкой в центре сервисной крышки.

Этот винт закреплён в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянную панель удерживают на передней рамке четырнадцать магнитов по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы установить присоски, которые мы предлагаем, сначала разместите присоску с подвижной рукояткой параллельно плоскости стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до положения параллельно другой рукоятке.

Если присоски не присасываются, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько позиционирующих штырей по периметру. Чтобы не сломать эти штыри, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю поверхность стеклянной панели перед повторной установкой, поскольку отпечатки пальцев или пыль внутри будут заметны при включённом дисплее.

При установке стекла убедитесь, что между стеклом и рамкой ничего не застряло. Случайно попавшие кабели могут повредиться или треснуть стекло.

Удалите следующие 12 винтов, удерживающих переднюю рамку на задней части корпуса:

Восемь 13 мм T8 Torx.

Четыре 25 мм T8 Torx.

В 24" iMac Intel модели A1225 два винта в центре снизу длинные (26 мм), четыре по бокам (по два слева и справа) средней длины (18 мм), а оставшиеся 6 (четыре сверху, два в нижних углах) короткие (14 мм).

Передняя рамка по-прежнему соединена с iMac кабелем микрофона.

Осторожно приподнимите переднюю рамку за верхнюю кромку от задней части корпуса.

Когда верхняя кромка передней рамки освободится от задней части корпуса, поверните рамку в сторону подставки и снимите её с задней части корпуса.

Поверните переднюю рамку от остальной части устройства и положите её над верхней кромкой iMac.

При повторной установке передней рамки начните с нижней кромки и убедитесь, что она заподлицо с задней частью корпуса, прежде чем опустить верхнюю кромку на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленты.

Чтобы передняя рамка плотно сидела, запихните кабель микрофона и разъём в нишу рядом с платой камеры.

Потяните разъём датчика температуры ЖК-экрана строго вверх, чтобы отсоединить его от гнезда на плате логики.

(расположен в верхней части платы логики на 24")

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея на плате логики.

Используйте прикреплённую чёрную язычок, чтобы потянуть разъём кабеля данных дисплея прямо от платы логики.

Снимите восемь винтов T8 Torx, крепящих панель дисплея к задней части корпуса.

Поднимите панель дисплея с левого края и поверните её в сторону правого края iMac.

С приподнятой панелью дисплея отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в выемках между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала по кромкам задней части корпуса.

(в 24" объединены в один разъём)

Следите за кабелями: у них нет фирменных разъёмов. Неправильные соединения могут вызвать проблемы с экраном.

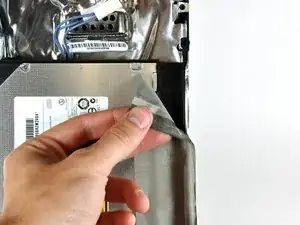

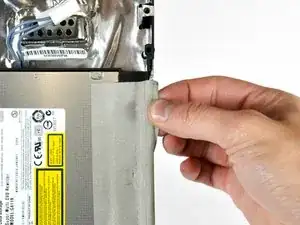

Снимите полосу экранирующей ленты (EMI) с кромки задней части корпуса.

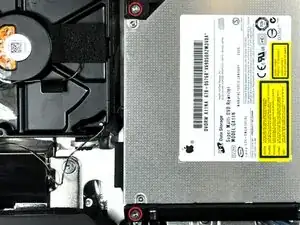

Удалите два винта T10 Torx, фиксирующие оптический привод к задней части корпуса.

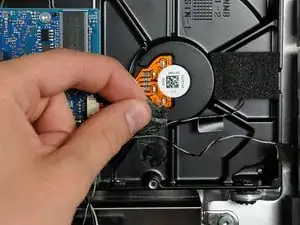

Если необходимо, удалите кусок ленты, удерживающий провода датчика температуры на жестком диске.

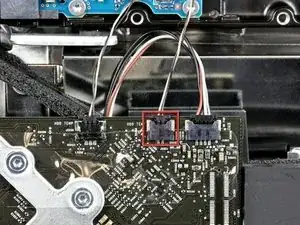

Потяните разъём термодатчика оптического привода строго от его гнезда на плате логики.

При снятии этого разъёма удобно использовать большие ногти, чтобы сжать ушки по обеим сторонам разъёма к верхней части iMac.

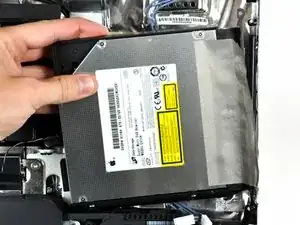

Небольшим приподнимите левый край оптического привода и отодвиньте его от правой стороны задней части корпуса.

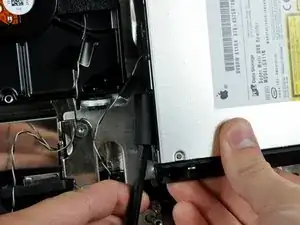

Вставьте лопаточку между разъёмом оптического привода и самим приводом.

Поверните лопаточку, чтобы слегка разъединить разъём оптического привода и сам привод, затем используйте пальцы, чтобы оттянуть разъём от привода.

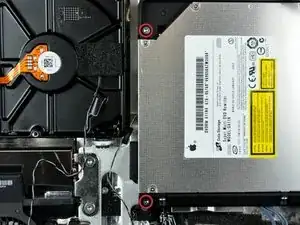

Удалите два винта T10 Torx, фиксирующие оптический привод к задней части корпуса.

Поднимите свободный конец оптического привода слегка вверх.

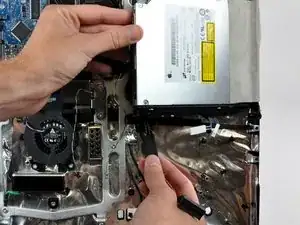

Вставьте лопатку между разъёмом оптического привода и самим приводом.

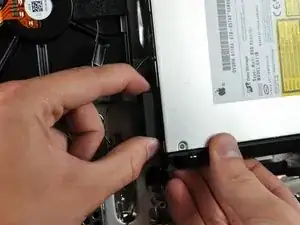

Поверните лопатку, чтобы слегка разъединить разъём оптического привода и привод, затем возьмите разъём пальцами и отведите его от привода.

Отклейте кабель данных оптического привода от клеящего слоя, закрепляющего его на задней крышке, и извлеките его из iMac.
