iMac Intel 20" EMC 2266 Замена термического датчика оптического привода

Положите iMac лицевой стороной вниз на стол так, чтобы нижний край был обращён к Вам.

Ослабьте один винт Phillips в центре сервисного лючка.

Этот винт закреплён в сервисном лючке.

Снимите сервисный лючок с iMac.

Стекло закреплено на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стекла.

Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко удерживая присоску на стекле, поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не приклеиваются, попробуйте очистить поверхность стекла и присоски мягким растворителем.

Аккуратно потяните стекло прямо вверх, чтобы снять его с iMac.

На стекле по периметру имеются штифты позиционирования. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю поверхность стекла перед установкой, так как любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее.

При возвращении стекла убедитесь, что между стеклом и рамой ничего не застряло. Посторонние кабели могут быть повреждены или расколоть стекло.

Снимите следующие 12 винтов, удерживающих переднюю рамку на задней панели:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

В 24" iMac Intel модель A1225 два винта в центре снизу — длинные (26 мм), четыре по бокам (по два слева и справа) — средние (18 мм), а остальные 6 (четыре сверху и два в углах снизу) — короткие (14 мм).

Передняя рамка всё ещё соединена с iMac кабелем микрофона.

Аккуратно приподнимите переднюю рамку за верхний край от задней панели.

Как только верхний край передней рамки освободится от задней панели, поверните рамку в сторону подставки и снимите её с задней панели.

Поверните переднюю рамку от остальной части устройства и положите её над верхним краем iMac.

При установке передней рамки начинайте с нижнего края и убедитесь, что он заподлицо с задней панелью, прежде чем опустить верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы передняя рамка правильно села, уложите кабель микрофона и его разъём в вырез рядом с платой камеры.

Отсоедините разъём датчика температуры ЖК-панели, потянув его строго вверх от гнезда на плате.

(расположен в верхней части платы на 24")

Снимите два винта Torx T6, крепящие кабель передачи данных дисплея к плате.

Используйте прикреплённую чёрную шторку, чтобы потянуть разъём кабеля передачи данных прямо от платы.

Снимите восемь винтов Torx T8, крепящих панель дисплея к задней панели.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

С приподнятой панелью дисплея отсоедините четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в выемках между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно прилегала к краям задней панели.

(на 24" объединены в один разъём)

Следите за кабелями: у них нет маркированных гнёзд. Неправильное подключение может вызвать проблемы с экраном.

Отклейте полоску экранной (EMI) ленты от края задней панели.

Снимите два винта Torx T10, крепящие оптический привод к задней панели.

При необходимости удалите кусок ленты, удерживающий провода термического датчика на жёстком диске.

Отсоедините разъём термического датчика оптического привода, потянув его прямо от гнезда на плате.

При снятии этого разъёма удобно пользоваться ногтями, чтобы сдвинуть ушки по обе стороны разъёма к верхней части iMac.

Поднимите левый край оптического привода и отведите его от правой стороны задней панели.

Вставьте лопаточку между разъёмом оптического привода и самим приводом.

Поверните лопаточку, чтобы слегка разъединить разъём и привод, затем используйте пальцы, чтобы оттянуть разъём от привода.

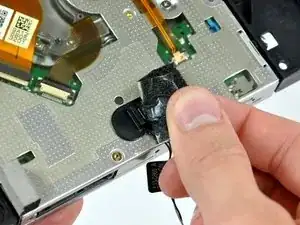

Снимите кусок поролоновой ленты, закрывающий термический датчик оптического привода.

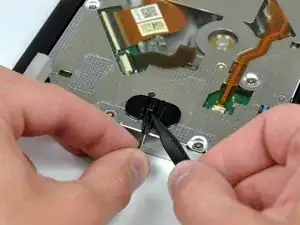

Чтобы снять термодатчик оптического привода, подденьте кончик лопатки посередине язычка крепления термодатчика и одновременно слегка натяните кабель термодатчика.

Если термодатчик приклеен к оптическому приводу, используйте плоский конец лопатки, чтобы отжать кронштейн термодатчика от привода.

Если клей на кронштейне не липнет, приклейте двустороннюю липкую ленту к нижней стороне обоих плоских ушек кронштейна.
