Замена вентилятора MacBook Pro 13" 2022 (M2)

Разрядите аккумулятор MacBook ниже 10% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отключите все кабели и полностью завершите работу MacBook.

Закройте крышку и переверните MacBook. Держите крышку закрытой, пока физически не отключите аккумулятор.

Открытие крышки включит MacBook. Если вы используете macOS Big Sur v11.1 или более раннюю версию, отключите эту функцию, используя это руководство.

Используйте отвертку P5 Pentalobe, чтобы удалить шесть винтов, фиксирующих нижнюю крышку:

Два винта 6.8 мм

Два винта 5.3 мм

Два винта 3.4 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его точно на то же место, откуда он был извлечён.

Прикрепите присоску ближе к переднему краю нижней крышки, между отверстиями для винтов.

Потяните за присоску вверх, чтобы создать зазор между нижней крышкой и рамой.

Вставьте медиатор для вскрытия между нижней крышкой и рамой.

Проведите медиатором вокруг левого угла, чтобы освободить первую группу защёлок.

Вы услышите и почувствуете щелчок при освобождении каждой защёлки.

Проведите медиатором вокруг правого угла, чтобы освободить вторую группу защёлок, фиксирующих нижнюю крышку.

Вставьте медиатор между нижней крышкой и рамой рядом с отверстием для среднего левого винта.

Крепко проверните медиатор до освобождения защёлки.

Повторите эту процедуру для защёлки рядом со средним правым отверстием для винта.

Крепко потяните нижнюю крышку от петель экрана, чтобы освободить последние защёлки, фиксирующие её на раме.

Это движение требует значительной силы. Не тяните нижнюю крышку вверх, так как вы можете погнуть защёлки.

Если кажется, что она застряла, тяните по одному углу за раз.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Установите её на место и совместите скользящие защёлки рядом с петлями дисплея. Нажмите вниз и сдвиньте нижнюю крышку к петлям.

Когда нижняя крышка зафиксируется у петель, нажмите вниз, чтобы зацепить оставшиеся четыре защёлки.

Вы услышите и почувствуете щелчок при защёлкивании каждой защёлки.

Используйте пинцет с притуплёнными концами или пальцы, чтобы отлепить и снять крышку с платы аккумулятора прямо над средней ячейкой аккумулятора.

С помощью пинцета с притуплёнными концами аккуратно отогните вкладку-потяните, закрывающую разъем данных аккумулятора.

Не снимайте и не рвите вкладку-потяните, так как она прикреплена к голове разъёма.

Используйте острый конец лопатки, чтобы поднять маленькую запирающую пластину, фиксирующую разъём данных аккумулятора.

Запирающие пластины на ZIF-разъёмах хрупкие — действуйте аккуратно лопаткой.

С помощью пинцета с притуплёнными концами или пальцев захватите вкладку-потяните кабеля данных аккумулятора и вытяните её прямо из гнезда.

Сдвиньте кабель влево, чтобы он не мешал плате аккумулятора.

Не тяните кабель, он всё ещё прикреплён к плате аккумулятора.

Используйте отвёртку T5 Torx, чтобы удалить винт 3.7 мм, фиксирующий разъём аккумулятора.

Используйте плоскую часть лопатки, чтобы слегка приподнять разъём аккумулятора от платы аккумулятора.

Сильное поднятие разъёма приведёт к его повреждению. Поднимите его на такой угол, чтобы он случайно не коснулся платы аккумулятора во время ремонта.

По желанию можно вставить преграду, например кусочек игральной карты, между разъёмом и платой на время ремонта.

Используйте отвёртку T3 Torx, чтобы снять два винта 3.1 мм, фиксирующие планку крепления кабеля дисплея.

Снимите планку.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1,7 мм, фиксирующие крышку кабеля дисплея.

Снимите крышку.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить кабель дисплея от платы дисплея.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта, фиксирующие кронштейн левого кабеля на плате логики:

Один винт 3,6 мм

Один винт 2,6 мм

Снимите кронштейн.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить левый соединительный кабель.

Отклейте и снимите пластиковую накладку с антенных кабелей.

Используйте острый кончик лопатки, чтобы поддеть и отсоединить антенные кабели от платы логики.

Подденьте металлическую часть разъёма. По возможности избегайте натяжения самого кабеля.

Чтобы снова подключить кабели, совместите разъёмы прямо над гнёздами и прижмите плоским концом лопатки до защёлкивания.

Используйте отвёртку T5 Torx, чтобы выкрутить винт 3,4 мм, фиксирующий антенные кабели на плате логики.

Используйте острый кончик лопатки, чтобы отогнуть маленькую защитную защёлку, фиксирующую разъём правого динамика.

Схватите вытягивающую бирку на головке кабеля и вытяните его прямо из гнезда.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта 1,9 мм, фиксирующие кронштейн кабеля трекпада.

Снимите кронштейн.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить кабель трекпада от платы логики.

Отсоедините оставшиеся семь ZIF-разъёмов от платы логики, подняв их фиксирующие защёлки и вытянув кабели прямо из гнёзд.

Используйте отвёртку T3 Torx, чтобы выкрутить три винта 1,4 мм, фиксирующие кронштейн кабеля в верхнем правом углу платы логики.

Снимите кронштейн.

Используйте острый кончик лопатки, чтобы поддеть и отсоединить пресс-разъём Touch Bar в верхнем правом углу платы логики.

Повторите этот шаг для пресс-разъёма датчика угла крышки и пресс-разъёмов портов Thunderbolt.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта, фиксирующие крышку кабеля рядом с разъёмом для наушников:

Один винт 1,4 мм

Один винт 4,9 мм

Снимите крышку.

Снимите пять винтов, фиксирующих плату логики:

Один винт с шестигранной головкой 3,0 мм

Один винт T5 Torx 3,7 мм

Три винта T5 Torx по 3,3 мм

Ваша головка для гайки 3,0 мм может быть слишком длинной, чтобы вкрутить винт с шестигранной головкой. Используйте один из следующих приёмов, чтобы начать вкручивание винта:

Вкрутите винт пальцами, удерживая его кончиками.

Вкрутите винт с помощью пинцета с притуплёнными концами.

Используйте отвёртку T3 Torx, чтобы вкрутить винт 1,4 мм в шестигранный винт. Затем установите шестигранный винт с помощью отвёртки T3 Torx. Наконец, удерживайте шестигранный винт, пока вы удаляете винт 1,4 мм.

Когда шестигранный винт будет ввинчен на несколько витков, затяните его головкой для гайки.

Вставьте острый кончик лопатки между нижним левым краем платы логики и сборкой левого динамика.

Подденьте плату логики вверх, пока не сможете схватить её пальцами.

Схватите нижний левый край платы логики.

Потяните плату логики вниз и влево, чтобы освободить её от пресс-разъёмов и антенных кабелей в верхнем правом углу.

Поднимите плату логики из её гнезда, следя за тем, чтобы не зацепить свободные кабели.

При сборке убедитесь, что все 15 разъёмов находятся над платой логики перед её повторной установкой.

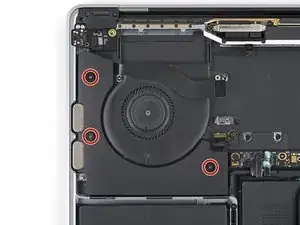

Используйте звездообразную отвертку T5, чтобы выкрутить три винта 2,8 мм, крепящие левый динамик.

Винты удерживаются резиновыми распорками, которые могут препятствовать их извлечению после отвинчивания.

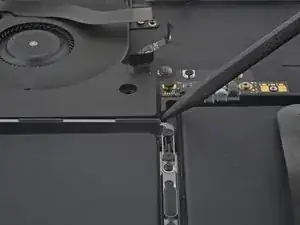

Вставьте наконечник лопатки между правым краем левого динамика и рамой.

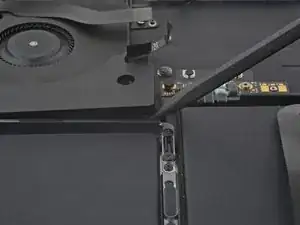

Подденьте динамик и извлеките его из гнезда в раме.

Схватите правый край динамика и снимите его.

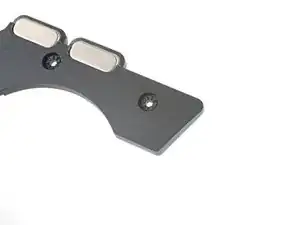

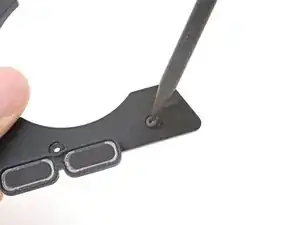

Перед повторной установкой динамиков резиновые распорки должны находиться в отверстиях для винтов в динамике. Если какие‑либо распорки остались на стойках винтов в раме, снимите их и выполните следующие действия:

Переверните динамик так, чтобы нижняя сторона была обращена к вам.

Вдавите каждую резиновую распорку в её отверстие гладкой стороной вверх.

Используйте наконечник лопатки, чтобы полностью посадить распорку в паз.

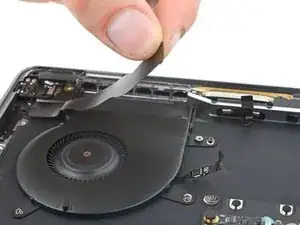

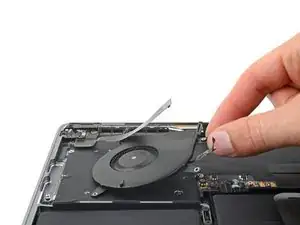

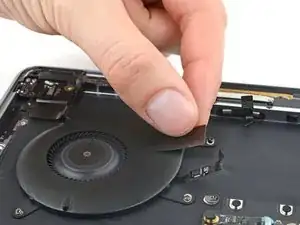

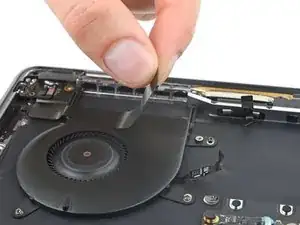

Отклейте гибкий кабель аудиоплаты от вентилятора.

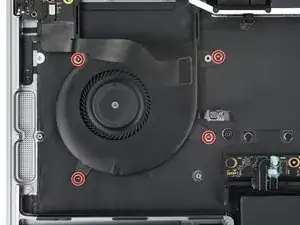

Используйте звездообразную отвертку T5, чтобы выкрутить четыре винта 3,1 мм, крепящие вентилятор.

При сборке сначала установите нижний левый винт, чтобы выровнять вентилятор.

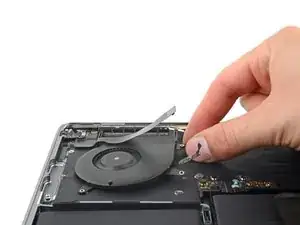

Выдвиньте вентилятор из‑под гибкого кабеля аудиоплаты и извлеките его.
