Замена антенной планки MacBook Pro 13" 2022 (M2)

Разрядите аккумулятор MacBook ниже 10% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите MacBook.

Закройте крышку и переверните MacBook. Держите крышку закрытой, пока вы физически не отключите аккумулятор.

Открытие крышки включит MacBook. Если вы используете macOS Big Sur v11.1 или ранее, отключите эту функцию, следуя этому руководству.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, фиксирующих нижнюю крышку:

Два винта 6.8 мм

Два винта 5.3 мм

Два винта 3.4 мм

В ходе ремонта следите за каждым винтом и возвращайте его на то же место.

Прикрепите присоску рядом с передним краем нижней крышки, между отверстиями для винтов.

Потяните за присоску вверх, чтобы образовать зазор между нижней крышкой и корпусом.

Вставьте лезвие для вскрытия между нижней крышкой и корпусом.

Проведите лезвием вокруг левого угла, чтобы освободить первый ряд защёлок.

Вы услышите и почувствуете щелчок, когда каждая защёлка освободится.

Проведите лезвием для вскрытия вокруг правого угла, чтобы освободить второй ряд защёлок, фиксирующих нижнюю крышку.

Вставьте лезвие для вскрытия между нижней крышкой и корпусом рядом с отверстием для среднего левого винта.

Сильно проверните лезвие, пока защёлка не освободится.

Повторите процедуру для защёлки рядом с отверстием для среднего правого винта.

Сильно потяните нижнюю крышку от петель экрана, чтобы освободить последние защёлки, фиксирующие её к корпусу.

Это движение требует значительной силы. Не тяните нижнюю крышку вверх, так как вы можете согнуть защёлки.

Если кажется, что она застряла, тяните по одному углу за раз.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите направляющие защёлки возле петель дисплея. Нажмите вниз и сдвиньте нижнюю крышку в сторону петель.

Когда нижняя крышка зафиксируется возле петель, сильно нажмите вниз, чтобы защёлкнуть оставшиеся четыре защёлки.

Вы услышите и почувствуете щелчок, когда каждая защёлка защёлкнется.

Используйте пинцет с притуплённым носом или пальцы, чтобы отогнуть и снять защитную крышку с платы аккумулятора, прямо над средней ячейкой аккумулятора.

Используйте пинцет с притуплённым носом, чтобы осторожно отогнуть оттягиваемую язычок, закрывающий разъём данных аккумулятора.

Не снимайте и не рвите оттягиваемую язычок, так как он прикреплён к корпусу разъёма.

Используйте острие лопатки, чтобы поддеть и перевернуть маленькую фиксирующую защёлку, фиксирующую разъём данных аккумулятора.

Фиксирующие защёлки на ZIF-разъёмах хрупкие — обращайтесь с лопаткой аккуратно.

Используйте пинцет с притуплённым носом или пальцы, чтобы взять оттягиваемую язычок шлейфа данных аккумулятора и вытащить его прямо из разъёма.

Отведите шлейф влево, чтобы он не мешал плате аккумулятора.

Не натягивайте шлейф, так как он всё ещё прикреплён к плате аккумулятора.

Используйте отвёртку T5 Torx, чтобы выкрутить винт 3.7 мм, фиксирующий разъём аккумулятора.

Используйте плоскую часть лопатки, чтобы слегка приподнять разъём аккумулятора от платы.

Слишком сильный подъём разъёма приведёт к его повреждению. Приподнимите под таким углом, чтобы он случайно не контактировал с платой во время ремонта.

По желанию можно вставить преграду, например кусочек игральной карты, между разъёмом и платой на время ремонта.

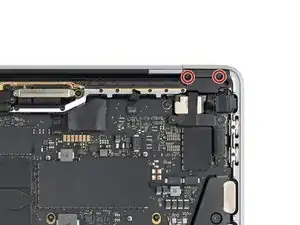

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 3.1 мм, фиксирующие кронштейн удерживающий кабель дисплея.

Снимите кронштейн.

Используйте отвертку T3 Torx, чтобы выкрутить два шурупа длиной 1,7 мм, фиксирующие крышку кабеля дисплея.

Снимите крышку.

Используйте плоский наконечник лопатки, чтобы поддеть и отсоединить кабель дисплея от платы дисплея.

Используйте отвертку T3 Torx, чтобы выкрутить четыре шурупа длиной 3,3 мм, фиксирующие пластиковые крышки к петлям экрана, по одному с каждой стороны.

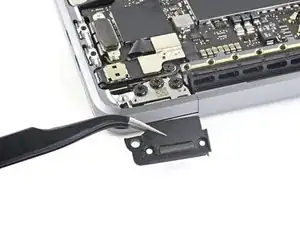

Снимите пластиковые крышки с петель экрана.

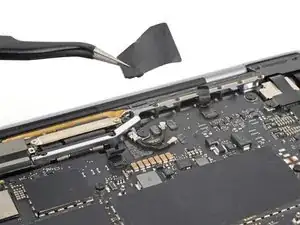

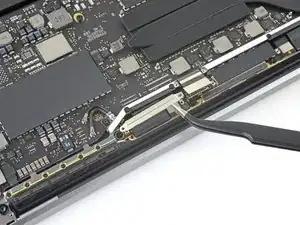

Оторвите и снимите пластиковую наклейку с антенных кабелей.

При обратной сборке не беспокойтесь, если полоски поролона порваны. Приклейте пластиковую наклейку как можно аккуратнее. При необходимости закрепите крышку небольшими кусочками ленты.

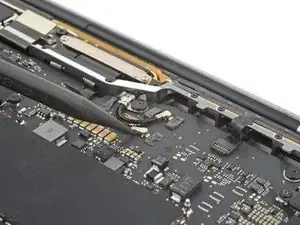

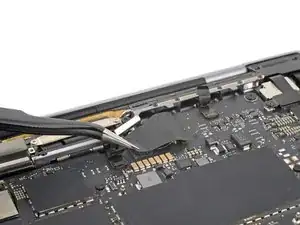

Используйте острый наконечник лопатки, чтобы поддеть и отсоединить антенные кабели от платы логики.

Подденьте прямо вверх за металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

Чтобы подключить кабели обратно, совместите разъёмы прямо над их гнёздами и нажмите плоским концом лопатки, пока они не защёлкнутся.

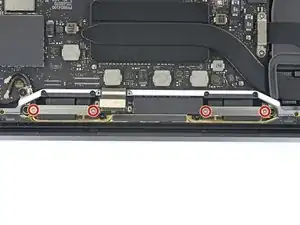

Используйте отвертку T3 Torx, чтобы выкрутить четыре шурупа длиной 1,5 мм, фиксирующие две крышки кабелей платы дисплея.

Снимите крышки.

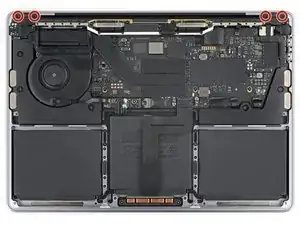

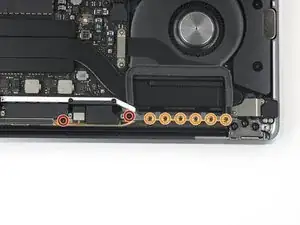

Снимите шестнадцать шурупов, фиксирующих антенный брус:

Четыре шурупа T5 Torx длиной 3,3 мм, по два с каждой стороны

Двенадцать шурупов P2 Pentalobe длиной 1,1 мм, по шесть с каждой стороны

Шурупы P2 Pentalobe очень маленькие и легко срезаются. Перед приложением усилия убедитесь, что ваша отвертка в хорошем состоянии.

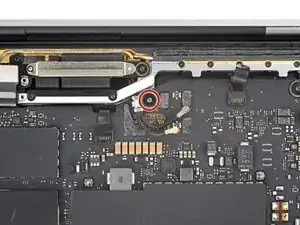

Используйте отвертку T5 Torx, чтобы выкрутить шуруп длиной 3,4 мм, фиксирующий антенные кабели к плате логики.

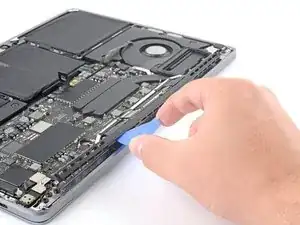

Вставьте пластиковую лопатку между антенным брусом и рамой.

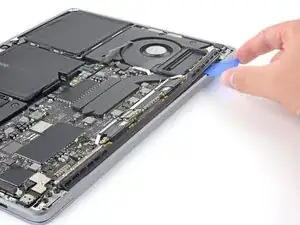

Подденьте в разных точках по длине антенного бруса, чтобы освободить его из выемки в раме.

Не сдвигайте лопатку вбок, это может повредить кабели дисплея, находящиеся под антенным брусом.

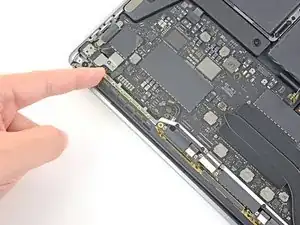

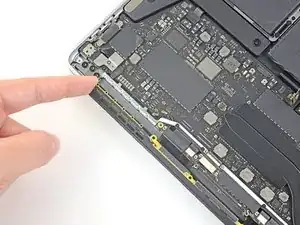

Оттяните левый край антенного бруса от рамы и выведите его два антенных кабеля из отверстий в раме.

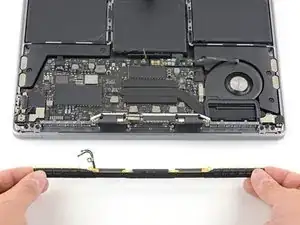

Снимите антенный брус.
