Замена модуля AirPort Extreme 15" MacBook Pro Core Duo модель A1150

Используя пальцы, отведите обе защёлки фиксатора аккумулятора от батареи и поднимите батарею из корпуса компьютера.

Выверните три одинаковых винта с крестообразной головкой (Phillips) из крышки отсека памяти.

Обязательно отметьте, какие комплекты винтов откуда были вынуты. Это пригодится при обратной сборке.

Поднимите крышку отсека памяти достаточно, чтобы схватить её, и сдвиньте к себе, отводя от корпуса.

Выверните два винта с крестообразной головкой в отсеке аккумулятора рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта с крестообразной головкой длиной 14,5 мм вдоль шарнира.

Выверните четыре винта с крестообразной головкой со стороны разъёмов компьютера.

Поверните компьютер на 90 градусов и выверните два винта с крестообразной головкой с задней стороны корпуса.

Снова поверните компьютер на 90 градусов и выверните четыре винта с крестообразной головкой со стороны корпуса.

Не отрывайте верхнюю крышку резко. К крышке прикреплён ленточный кабель, соединяющий её с платой логики.

Поднимите крышку сзади и проведите пальцами вдоль боков, освобождая корпус по ходу. Когда боковые защёлки будут освобождены, возможно, придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки. На участке над DVD-приводом находятся четыре отступившие защёлки, которые вытягиваются вертикально.

Обратите внимание, что две маленькие выступающие язычки на левой передней части верхней крышки могут согнуться при её снятии. При повторной установке возможно потребуется вернуть их в исходное положение, чтобы они вошли в пазы нижнего корпуса.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удалив ленту.

Снимите верхнюю крышку.

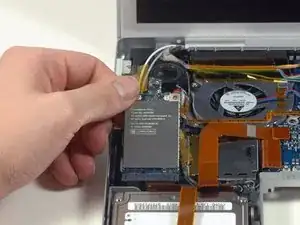

Отключите два антенных кабеля, подключённых к карте AirPort Extreme.

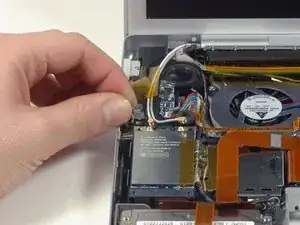

Белый антенный кабель подключается к левой стороне карты AirPort Extreme.

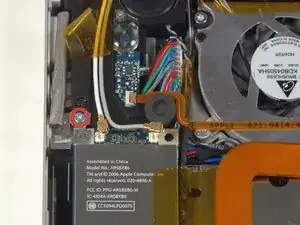

Выверните один серебристый винт с крестообразной головкой, расположенный прямо над картой AirPort Extreme.

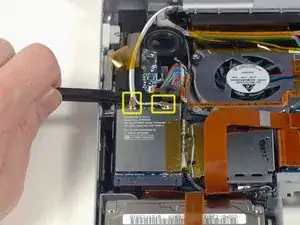

Поднимите маленькую серебристую удерживающую скобу вверх и выньте её из компьютера.

Осторожно отложите оранжевую клейкую ленту на правой стороне карты AirPort Extreme.

Поднимите карту AirPort Extreme и вытащите её из разъёма, сдвинув в сторону.
