Замена гнезда для наушников MacBook Pro 13" 2022 (M2)

Перед началом ремонта разрядите аккумулятор MacBook ниже 10%. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите MacBook.

Закройте крышку и переверните MacBook. Держите крышку закрытой, пока физически не отключите аккумулятор.

Открытие крышки включит MacBook. Если вы используете macOS Big Sur v11.1 или более раннюю версию, отключите эту функцию, следуя этому руководству.

С помощью отвертки P5 Pentalobe отвинтите шесть винтов, крепящих нижнюю крышку:

Два винта 6,8 мм

Два винта 5,3 мм

Два винта 3,4 мм

В ходе ремонта следите за каждым винтом и возвращайте его точно на то же место.

Прикрепите присоску близко к переднему краю нижней крышки, между отверстиями под винты.

Тяните за присоску вверх, чтобы создать зазор между нижней крышкой и рамой.

Вставьте медиатор для вскрытия между нижней крышкой и рамой.

Проведите медиатором вокруг левого угла, чтобы освободить первый ряд защёлок.

Вы услышите и почувствуете щелчок при отпирании каждой защёлки.

Проведите медиатором вокруг правого угла, чтобы освободить второй ряд защёлок, фиксирующих нижнюю крышку.

Вставьте медиатор между нижней крышкой и рамой вблизи отверстия для среднего левого винта.

Сильно поверните медиатор до отпускания защёлки.

Повторите процедуру для защёлки возле среднего правого винта.

Сильно потяните нижнюю крышку в сторону от петель экрана, чтобы освободить последние защёлки, фиксирующие её к раме.

Это движение требует значительной силы. Не тяните крышку вверх, иначе можно погнуть защёлки.

Если кажется, что крышка застряла, тяните по одному углу за раз.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Установите её на место и выровняйте скользящие защёлки возле петель дисплея. Надавите вниз и сдвиньте нижнюю крышку в сторону петель.

Когда нижняя крышка зафиксируется у петель, сильно нажмите вниз, чтобы защёлкнулись оставшиеся четыре защёлки.

Вы услышите и почувствуете щелчок при защёлкивании каждой защёлки.

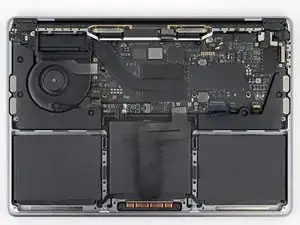

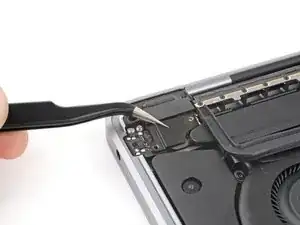

Используйте пинцет с тупыми наконечниками или пальцы, чтобы отогнуть и снять крышку с платы аккумулятора прямо над средней ячейкой аккумулятора.

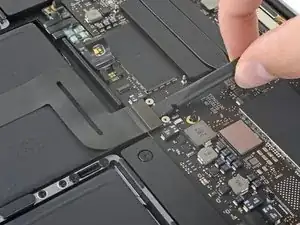

С помощью пинцета с тупыми наконечниками аккуратно отодвиньте язычок для вытягивания, закрывающий разъём данных аккумулятора.

Не снимайте и не рвите язычок для вытягивания, он прикреплён к корпусу разъёма.

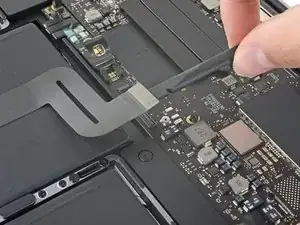

Используйте острие лопатки, чтобы откинуть небольшую запорную защёлку, фиксирующую разъём данных аккумулятора.

Запорные защёлки на ZIF-разъёмах хрупкие — работайте аккуратно лопаткой.

С помощью пинцета с тупыми наконечниками или пальцев схватите язычок кабеля данных аккумулятора и вытяните его прямо из разъёма.

Сдвиньте кабель влево, чтобы он не мешал плате аккумулятора.

Не натягивайте кабель, он по-прежнему прикреплён к плате аккумулятора.

Используйте отвертку T5 Torx, чтобы вынуть винт 3,7 мм, фиксирующий разъём аккумулятора.

Используйте плоский конец лопатки, чтобы слегка приподнять разъём аккумулятора от платы аккумулятора.

Сильный подъём разъёма приведёт к его повреждению. Поднимите его лишь настолько, чтобы он случайно не соприкоснулся с платой во время ремонта.

По желанию можно вставить барьер, например кусок игральной карты, между разъёмом и платой на время ремонта.

С помощью отвертки T5 Torx отвинтите два винта, фиксирующие кронштейн левого кабеля к логической плате:

Один винт 3,6 мм

Один винт 2,6 мм

Снимите кронштейн.

Используйте плоский конец лопатки, чтобы поддеть и отключить левый соединительный кабель.

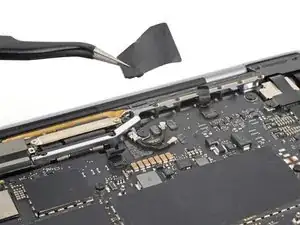

Осторожно отклейте и снимите пластиковую крышку с антенных кабелей.

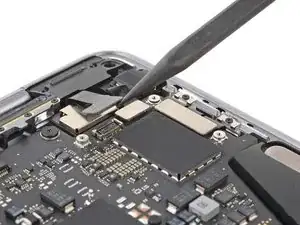

Используйте острый конец лопатки, чтобы поддеть и отключить антенные кабели от платы логики.

Подденьте по металлической части разъёма. По возможности избегайте подъёма самого кабеля.

Для повторного подключения выровняйте разъёмы прямо над их гнёздами и нажмите плоским концом лопатки, пока они не защёлкнутся.

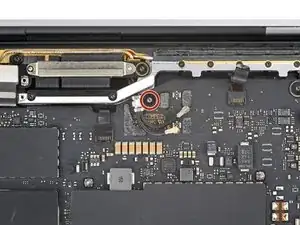

Используйте отвёртку T5 Torx, чтобы выкрутить винт 3,4 мм, фиксирующий антенные кабели на плате логики.

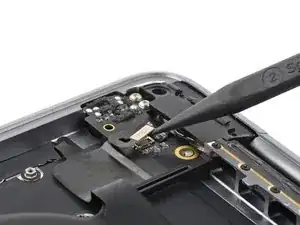

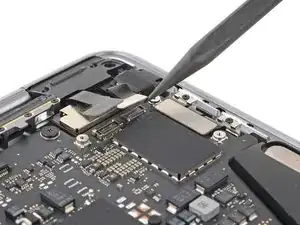

Используйте острый конец лопатки, чтобы поднять маленькую запирающую пластину, фиксирующую разъём правого динамика.

Возьмитесь за вытяжную бирку на голове кабеля и потяните его прямо из гнезда.

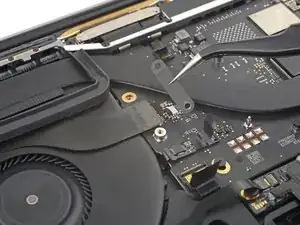

Используйте отвёртку T5 Torx, чтобы выкрутить два винта 1,9 мм, фиксирующие кронштейн кабеля трекпада.

Снимите кронштейн.

Используйте плоский конец лопатки, чтобы поддеть и отключить кабель трекпада от платы логики.

Отключите семь оставшихся ZIF-разъёмов от платы логики, подняв их запирающие пластины и вытащив кабели прямо из гнёзд.

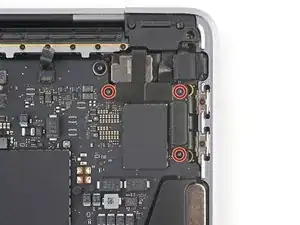

Используйте отвёртку T3 Torx, чтобы выкрутить три винта 1,4 мм, фиксирующие кронштейн кабеля в правом верхнем углу платы логики.

Снимите кронштейн.

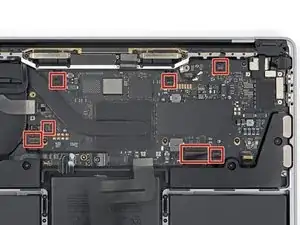

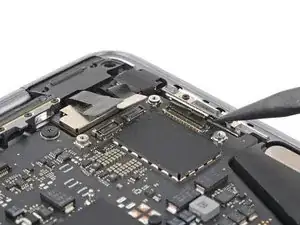

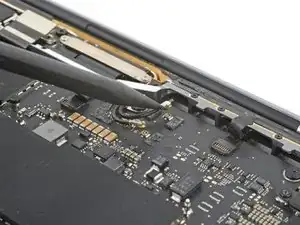

Используйте острый конец лопатки, чтобы поддеть и отключить разъём питания Touch Bar в правом верхнем углу платы логики.

Повторите этот шаг для разъёма датчика угла крышки и разъёмов питания портов Thunderbolt.

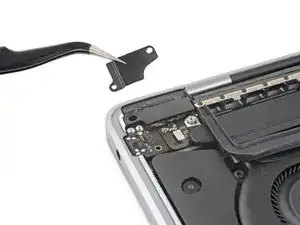

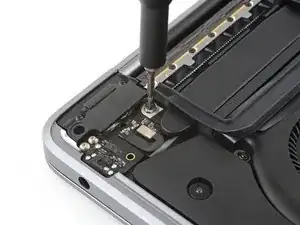

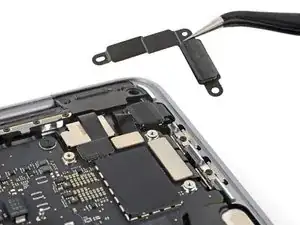

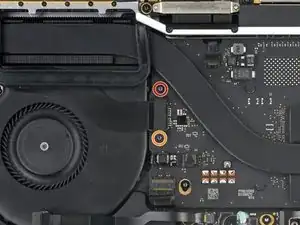

Используйте отвёртку T3 Torx, чтобы выкрутить два винта, фиксирующие крышку кабеля рядом с разъёмом для наушников:

Один винт 1,4 мм

Один винт 4,9 мм

Снимите крышку.

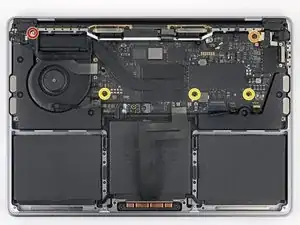

Снимите пять винтов, фиксирующих плату логики:

Один шестигранный винт 3,0 мм

Один винт T5 Torx 3,7 мм

Три винта T5 Torx 3,3 мм

Ваша головка 3,0 мм может быть слишком длинной, чтобы завернуть шестигранный винт. Используйте один из следующих приёмов, чтобы начать ввинчивать винт:

Вкрутите винт пальцами.

Вкрутите винт с помощью пинцета с тупыми концами.

Вверните винт 1,4 мм с помощью отвёртки T3 Torx в шестигранный винт. Затем установите шестигранный винт с помощью отвёртки T3 Torx. Наконец, удерживайте шестигранный винт, пока снимаете винт 1,4 мм.

Как только шестигранный винт ввернётся на несколько витков, затяните его с помощью головки.

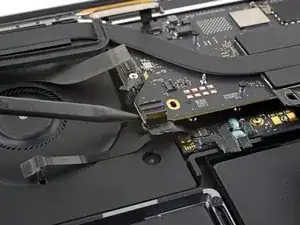

Вставьте острый конец лопатки между нижним левым краем платы логики и сборкой левого динамика.

Подденьте плату логики вверх, пока не сможете схватить её пальцами.

Схватитесь за нижний левый край платы логики.

Потяните плату логики вниз и влево, чтобы освободить её от разъёмов питания и антенных кабелей в верхнем правом углу.

Поднимите плату логики из её гнезда, следя за тем, чтобы она не зацепилась за свободные кабели.

При сборке убедитесь, что все 15 разъёмов находятся над платой логики перед её повторной установкой.

Используйте отвёртку T5 Torx, чтобы выкрутить три винта 2,8 мм, фиксирующие левый динамик.

Винты удерживаются резиновыми прокладками. Если не получается их полностью извлечь, просто убедитесь, что они полностью ослаблены.

Вставьте острый конец лопатки между правым краем левого динамика и рамой.

Подденьте динамик, чтобы вынуть его из гнезда в раме.

Возьмитесь за правый край левого динамика пальцами.

Снимите динамик.

Резиновые распорки могут остаться на своих стойках под винты в рамке при снятии динамиков.

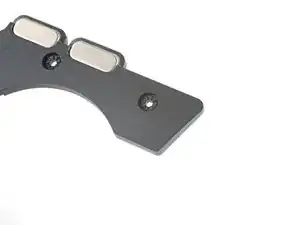

Перед повторной установкой динамиков выполните эти инструкции, чтобы убедиться, что резиновые распорки находятся в отверстиях для винтов динамика, а не на рамке:

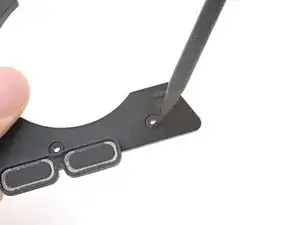

Ориентируйте каждую резиновую распорку так, чтобы гладкая сторона выступала с нижней стороны динамика.

Вставьте одну сторону распорки через нижнюю часть её отверстия для винта.

Используйте острый наконечник лопатки, чтобы прижать распорку в её паз.

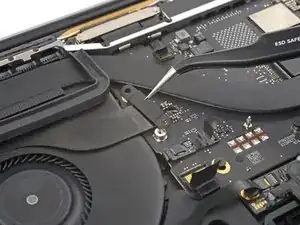

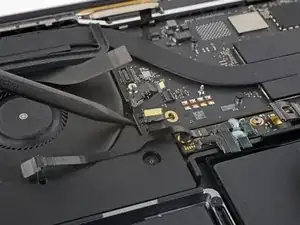

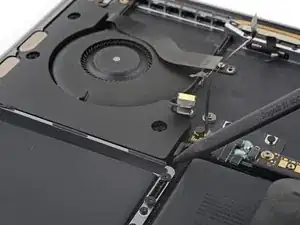

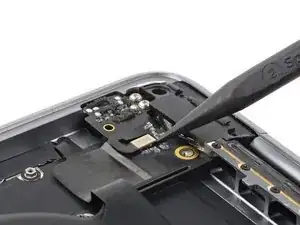

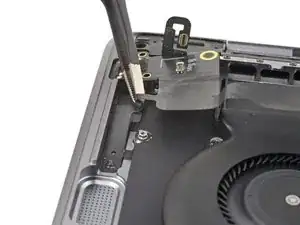

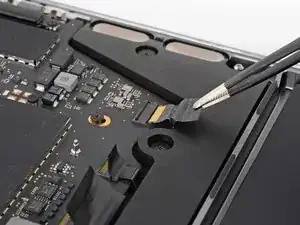

Используйте острый наконечник лопатки, чтобы приподнять и отсоединить пресс-коннектор от платы разъёма для наушников.

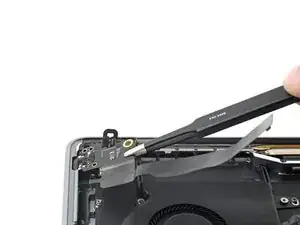

Отведите кабель в сторону от платы.

Межсоединительный кабель закреплён легким клеевым слоем.

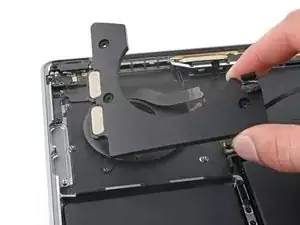

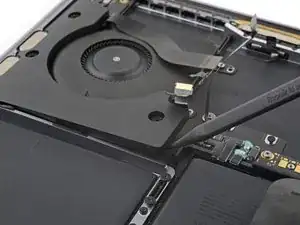

Отделите кабель от левого вентилятора.

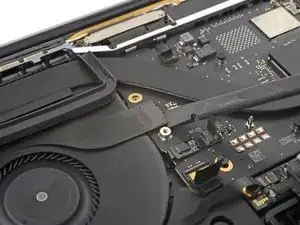

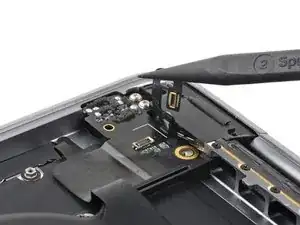

Нанесите высококонцентрированный изопропиловый спирт (свыше 90%) на участок кабеля под разъёмом для наушников.

Подождите одну минуту, чтобы спирт размягчил клей.

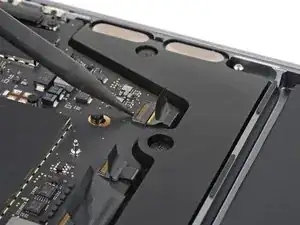

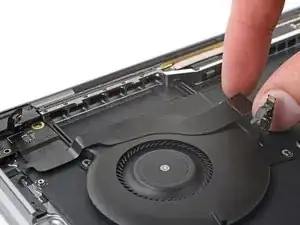

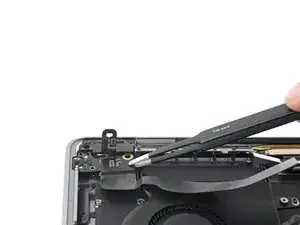

Используйте пинцет с тупыми концами, чтобы захватить верхнюю секцию кабеля, приклеенную к рамке.

Медленно поднимайте кабель строго вверх, чтобы ослабить его от рамки.

Не тяните и не скручивайте кабель. Если он кажется застрявшим, нанесите ещё изопропилового спирта и повторите попытку.

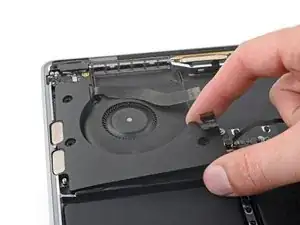

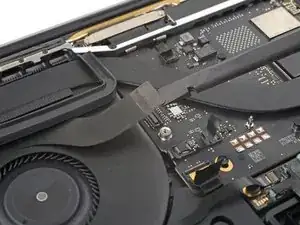

Схватите нижнюю часть кабеля и аккуратно отлейте его от рамки, следя за тем, чтобы не повредить расположенные на кабеле элементы.

При повторной сборке используйте ориентир-щуп на рамке для правильной установки кабеля.

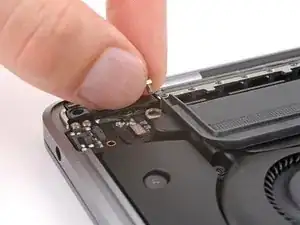

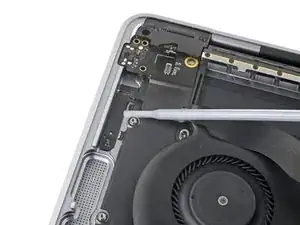

Возьмитесь за правый край платы разъёма для наушников.

Наклоните плату вверх и сдвиньте её из посадочного паза, чтобы вынуть.
