Замена динамиков MacBook Pro 13" 2022 (M2)

Используйте отвертку P5 Pentalobe, чтобы выкрутить шесть винтов, крепящих нижнюю крышку:

Два винта по 6,8 мм

Два винта по 5,3 мм

Два винта по 3,4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Прикрепите присоску рядом с передним краем нижней крышки, между отверстиями для винтов.

Поднимите присоску, чтобы создать щель между нижней крышкой и рамой.

Вставьте плоскую лопатку между нижней крышкой и рамой.

Проведите лопаткой вокруг левого угла, чтобы освободить первый ряд защёлок.

Вы услышите и почувствуете щелчок, когда каждая защёлка освободится.

Проведите лопатку вокруг правого угла, чтобы освободить второй ряд защёлок, фиксирующих нижнюю крышку.

Вставьте лопатку между нижней крышкой и рамой рядом с отверстием для среднего левого винта.

Сильно поверните лопатку, пока защёлка не освободится.

Повторите эту процедуру для защёлки рядом со средним правым отверстием для винта.

Сильно потяните нижнюю крышку от петель дисплея, чтобы освободить последние защёлки, закрепляющие её в раме.

Для этого движения требуется значительная сила. Не тяните нижнюю крышку вверх, иначе вы можете погнуть защёлки.

Если она не поддаётся, тяните по одному углу за раз.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите скользящие защёлки рядом с петлями дисплея. Надавите и сдвиньте нижнюю крышку в сторону петель.

Когда нижняя крышка зафиксируется у петель, сильно нажмите, чтобы защёлкнулись оставшиеся четыре защёлки.

Вы услышите и почувствуете щелчок, когда каждая защёлка зафиксируется.

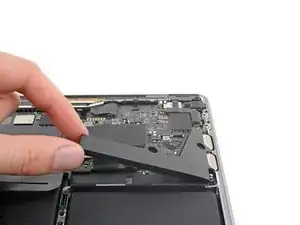

Используйте пинцет с притуплёнными кончиками или пальцы, чтобы отслоить и снять крышку с платы аккумулятора, сразу над средней ячейкой аккумулятора.

Используйте пинцет с притуплёнными кончиками, чтобы аккуратно отогнуть защитную ленту, закрывающую разъём данных аккумулятора.

Не снимайте и не разрывайте защитную ленту — она прикреплена к головке разъёма.

Используйте острый конец лопатки, чтобы приподнять маленькую фиксирующую платформу, удерживающую разъём данных аккумулятора.

Фиксирующие платформы на ZIF-разъёмах хрупкие — обращайтесь с лопаткой бережно.

Используйте пинцет с притуплёнными кончиками или пальцы, чтобы схватить выдвижную ленту кабеля данных аккумулятора и вытащить его прямо из гнезда.

Отведите кабель влево, чтобы он не мешал плате аккумулятора.

Не натягивайте кабель, он всё ещё прикреплён к плате аккумулятора.

Используйте отвёртку T5 Torx, чтобы выкрутить винт 3,7 мм, крепящий разъём аккумулятора.

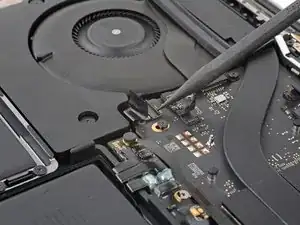

Используйте плоский конец лопатки, чтобы слегка приподнять разъём аккумулятора от платы.

Чрезмерное поднятие разъёма приведёт к его повреждению. Приподнимайте только настолько, чтобы он случайно не соприкоснулся с платой во время ремонта.

По желанию можно вставить барьер, например кусочек игральной карты, между разъёмом и платой на время ремонта.

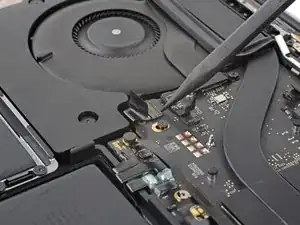

Используйте острый конец лопатки, чтобы приподнять маленькую фиксирующую платформу, удерживающую разъём левого динамика.

Используйте пинцет с притуплёнными кончиками или пальцы, чтобы схватить выдвижную ленту на головке разъёма и вытащить его прямо из гнезда.

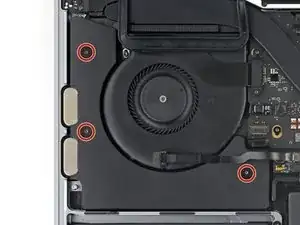

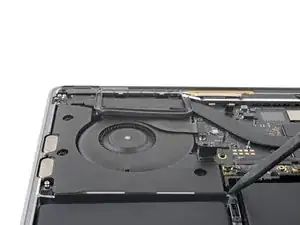

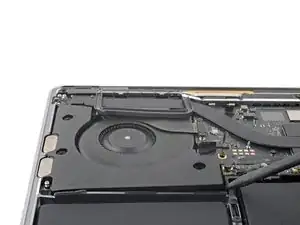

Используйте отвёртку T5 Torx, чтобы выкрутить три винта 2,8 мм, крепящие левый динамик.

Винты удерживаются резиновыми распорками, которые могут не позволить им выпасть после откручивания.

Вставьте остриё лопатки между правым краем левого динамика и рамкой.

Подденьте динамик и выведите его из углубления в рамке.

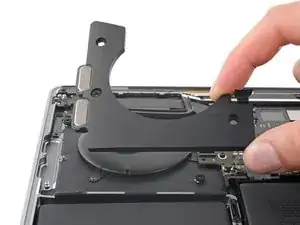

Схватите правый край динамика и извлеките его.

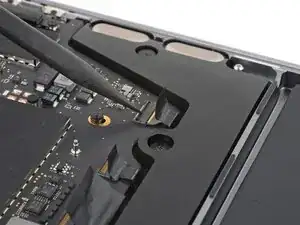

Используйте острие лопатки, чтобы отогнуть маленькую фиксирующую защёлку, удерживающую разъём правого динамика.

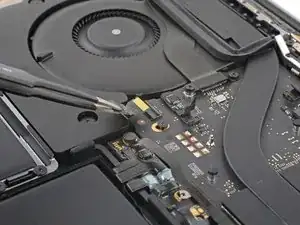

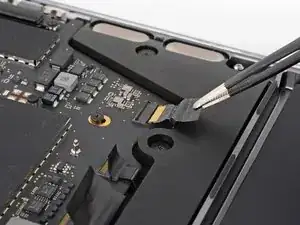

С помощью пинцета с тупыми концами или пальцами схватите язычок на головке разъёма и аккуратно вытащите его прямо из гнезда.

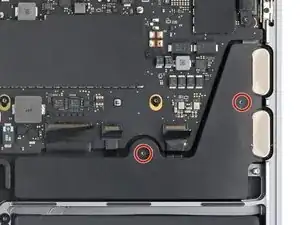

Используйте отвёртку T5 Torx, чтобы выкрутить два винта 2,8 мм, удерживающие правый динамик.

Винты зафиксированы резиновыми распорками, которые могут препятствовать их выпадению после отвинчивания.

Вставьте остриё лопатки между левым краем правого динамика и рамкой.

Подденьте динамик и выведите его из углубления в рамке.

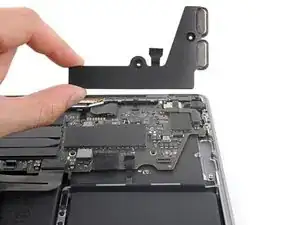

Схватите и приподнимите левый край правого динамика.

Извлеките динамик.

При сборке под углом опустите динамик вниз перед вставкой в рамку.

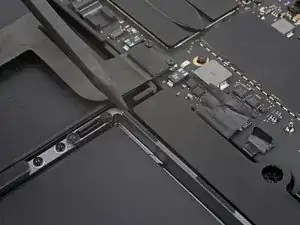

Перед повторной установкой динамиков резиновые распорки должны находиться в отверстиях под винты динамика. Если какие-либо распорки находятся на стойках винтов в рамке, снимите их и выполните следующие действия:

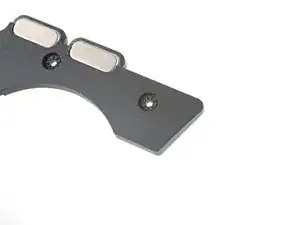

Переверните динамик так, чтобы нижняя сторона была обращена к вам.

Вдавите каждую резиновую распорку в её отверстие гладкой стороной вверх.

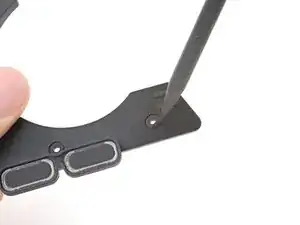

Используйте остриё лопатки, чтобы полностью посадить распорку в её паз.
